Поверка рефлектометра оптического yokogawa AQ7280
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0035.2015.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850 ± 30, 1300 ± 30, 1310 ± 30, 1490 ± 30, 1550 ± 30 нм, 1625 ± 30.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм 0,07 — 100 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600 км.
Пределы абсолютной погрешности при воспроизведении длины: D = ± (0,15 + 5 10-6L), где L — воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления от 0,5 до 20 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм ± 0,02A; для длин волн 1310, 1490, 1550, 1625 нм ± 0,015A, где А -измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Рефлектометры оптические AQ7280 (далее по тексту — рефлектометры) предназначены для измерений ослабления методом обратного рассеяния в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения. Поверка рефлектометра оптического yokogawa AQ7280 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

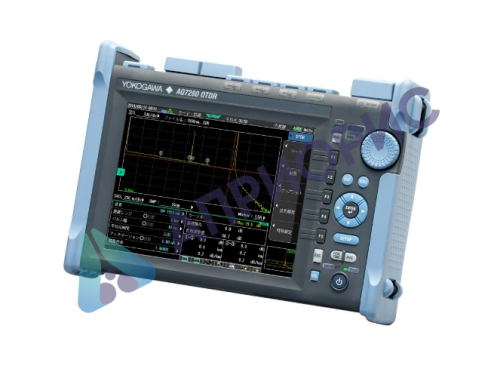

Поверка рефлектометра оптического yokogawa AQ7280
Принцип действия рефлектометра основан на измерении сигнала обратного рэлеевско-го рассеяния при прохождении по оптическому волокну одиночного оптического импульса. Сигнал обратного рассеяния регистрируется оптическим приемником, преобразуется в цифровую форму и многократно усредняется. Полученные значения сигнала обрабатываются и отображаются на экране в виде рефлектограммы. В рефлектометре имеется возможность сохранения результатов измерения (рефлектограммы) в виде файлов и передача их в персональный компьютер (ПК) через порт mini USB.

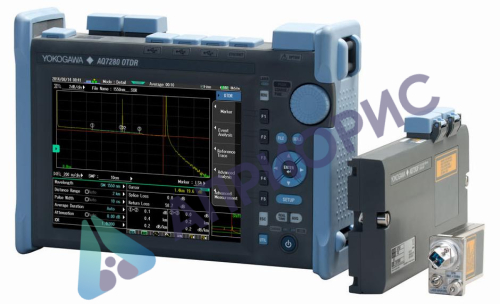

Рефлектометр представляет собой прибор, состоящий из базового блока и сменных оптических блоков:
- сменные рефлектометрические блоки представлены следующими моделями: AQ7282A, AQ7283A, AQ7284A AQ7285A AQ7283F, AQ7283H, AQ7284H, AQ7283K, AQ7282M, отличающиеся длинами волн измерения, значениями динамического диапазона и мертвой зоны;
- сменные блоки измерителя мощности оптического излучения (OPM) и источника видимого излучения (VLS) представлены следующими моделями: AQ2780, AQ2781 — измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно; AQ2780V, AQ2781V — измерители мощности на стандартный диапазон и диапазон высоких уровней мощности соответственно с источником видимого излучения; AQ4780 — только источник видимого излучения.
Сменные рефлектометрические блоки могут быть оборудованы в зависимости от требований заказчика опциями измерителя мощности и источника оптического излучения, использующими в качестве порта входа-выхода порт рефлектометра.
Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму. Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного оптического излучения, а также модулированного оптического излучения с частотами 270 Гц, 1 кГц,
2 кГц. Источник видимого излучения основан на полупроводниковом лазере с длиной волны 650 нм и служит для визуального обнаружения повреждений в волоконно-оптической линии.

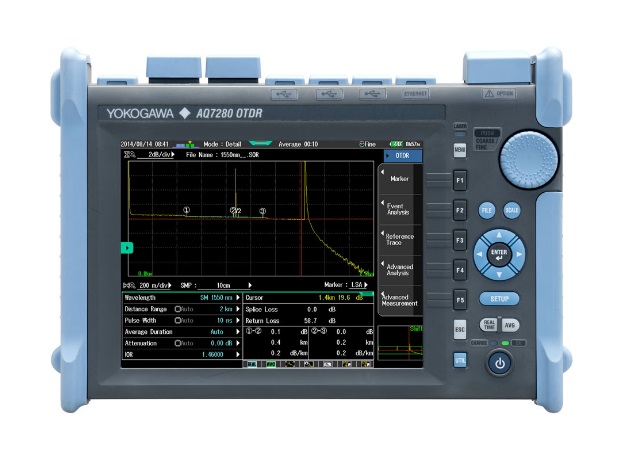

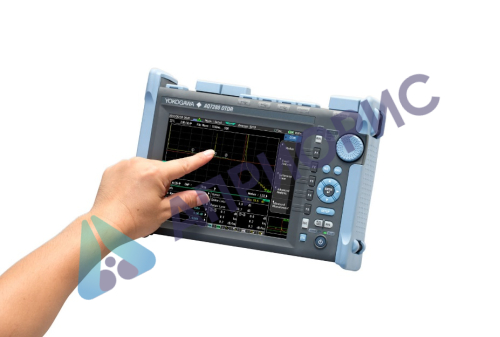

Прибор выполнен в прямоугольном корпусе в виде переносного прибора. На лицевой панели рефлектометра расположены кнопки управления и цветной сенсорный дисплей.
Для ограничения доступа внутрь корпуса прибора производится его пломбирование в области крепежных винтов на нижней панели рефлектометра.
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее по тексту — ПО) прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
- Сенсорный экран или дублирующий кнопочный интерфейс
- Мгновенная передача данных через беспроводное соединение
- Модульная конструкция с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS)
- Анализ нескольких трасс одновременно.
- Двунаправленный анализ рефлектограммы.
- Анализ разности трасс.
- Удаленный мониторинг и контроль.
- Функция обнаружения чрезмерного изгиба волокна.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документам Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600,00 км и от 0,5 до 20,0 дБ. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0035.2015.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 850 ± 30, 1300 ± 30, 1310 ± 30, 1490 ± 30, 1550 ± 30 нм, 1625 ± 30.
Диапазон воспроизведения единицы длины: для длин волн 850 и 1300 нм 0,07 — 100 км; для длин волн 1310, 1490, 1550, 1625 нм от 0,06 до 600 км.
Пределы абсолютной погрешности при воспроизведении длины: D = ± (0,15 + 5 10-6L), где L — воспроизводимая длина, м.
Диапазон воспроизведения единицы ослабления от 0,5 до 20 дБ.
Пределы абсолютной погрешности при воспроизведении единицы ослабления: для длин волн 850 и 1300 нм ± 0,02A; для длин волн 1310, 1490, 1550, 1625 нм ± 0,015A, где А -измеряемое вносимое ослабление, дБ.
2 Государственный рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
