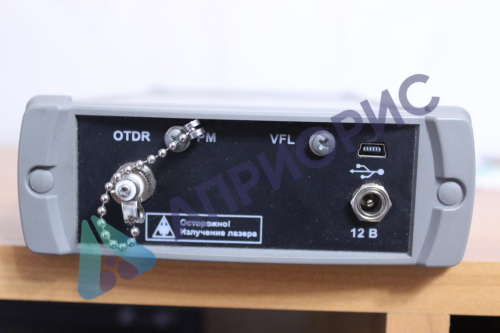

Поверка рефлектометра оптического OTDR VISA
Основные средства поверки:
1. Установка для измерений спектральных характеристик приёмников и источников
излучения УСИ-1 из состава ГЭТ 170-2006.
Основные метрологические характеристики:
Диапазон длин волн: 600-1700 нм.
Погрешность измерений относительной спектральной характеристики: не более 3%.
Погрешность измерений длины волны: не более 1 нм.
2. Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн 1310±30 нм, 1550±30 нм.
Диапазон воспроизведения длины: 0,06 – 500 км.
Пределы допускаемой основной абсолютной погрешности измерений длины:
∆=± (0,2+1Ч10-5L), где L – воспроизводимая длина.
Диапазон измерений вносимого ослабления 0 – 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ∆≤0,02A, где А – измеряемое вносимое ослабление.
Длительность зондирующих импульсов:
— при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
— при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
3. Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 26440-04).
Основные метрологические характеристики:
Диапазон измеряемой мощности: 10-10ч10-2 Вт.
Спектральный диапазон: 0,8ч0,9 мкм; 1,25ч1,35 мкм и 1,5ч1,7мкм.
Длины волн калибровки: 850 нм; 1310 нм; 1550 нм; 1625 нм.
Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала:
– на длинах волн калибровки в диапазоне 10-10ч4·10-3 Вт: 3%;
– на длинах волн калибровки в диапазоне 4·10-3 ч10-2 Вт: 4,5%;
– измерений относительных уровней мощности в диапазоне 10-10ч4·10-3 Вт: 1,2%;
– в рабочем спектральном диапазоне: 5%.
4. Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ±1,5%.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

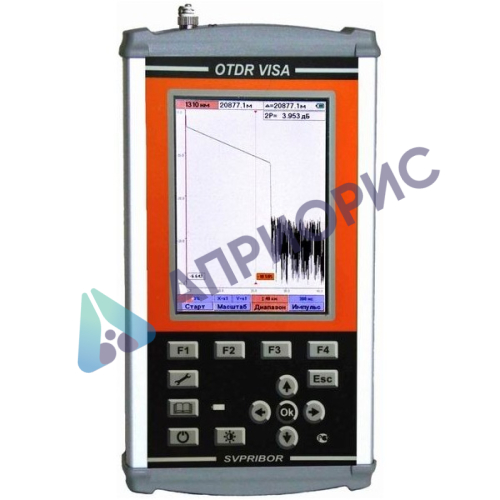

OTDR VISA относится к категории рефлектометров — электроприборов, которые применяются при производстве оптоволокна, оптоволоконных кабелей, проведении ВОЛС. Без них не обходится ни одна диагностическая операция на таких линиях передачи данных, они важны в обслуживании и проверке ОВ и ВОЛС на производстве или при монтаже. Изготавливается прибор фирмой Связьприбор, имеющей более чем тридцатилетний опыт работы в своей нише, что гарантирует высокое качество исполнения модели, ее техническую продуманность и работоспособность. Поверка рефлектометра оптического OTDR VISA проходит в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка рефлектометра оптического OTDR VISA,
эксплуатация, особенности и рекомендации:
Основная задача, которую выполняет рефлектометр OTDR VISA, заключается в замерах затухания ОВ и их соединениях, определении длины волокна, локализации места неоднородности ВОЛС. Также прибор позволяет измерить мощность оптического излучения от ОВ, что делает его универсальным измерительно-контрольным комплексом. Его нередко эксплуатируют при оснащении магистральных станций или при задействовании новых технологических способов проведения сети в дом — PON, FTTB и другие из разряда FTTx.
Управление устройством может проводится через USB-порт ПК при условии наличия ОС Виндоус. Для работы потребуется специальное ПО — Visa Viewer XPRO. Это мультидокументный просмотрщик файлов в формате *.sor, а значит, он может открывать множество окон единовременно, собирая любое количество данных и графиков.
Технические характеристики
- оптический рефлектометр OTDR VISA работает на двух волнах — 1310 нм и 1550 нм;
- рекомендуемое ПО имеет все необходимые измерительные режимы, в том числе 2P, 2PA, 5PA, ORL и другие;
- функция автоанализа позволяет пользоваться устройством даже оператором с минимальными навыками;
- при полном обрыве рекомендуется включить локатор — это поможет определить расстояние до конкретного места обрыва с минимальными погрешностями;
- русскоязычный интерфейс прост и понятен, есть возможность переключения на английский язык;
- после сбора всех данных формируется отчетность — ее можно вывести на печать для подачи документации на производствах;
Сводная таблица модификаций беспроводного интерфейса OR-1 (USB):
| Модификация | Длина волны оптического излучения на выходе рефлектометра, нм | Динамический диапазон | Мертвая зона по затуханию | Мертвая зона по отражению |
| OTDR VISA 1310/1550 М0+ | 1310 ± 25 / 1550 ± 25 | 39/37 дБ | 5 метров | 1,5 метра |
| OTDR VISA 1310/1550 М0 | 1310 ± 25 / 1550 ± 25 | 37/35 дБ | 5 метров | 1,5 метра |
| OTDR VISA 1310/1550 М1 | 1310 ± 25 / 1550 ± 25 | 34/32 дБ | 6 метров | 2 метра |
| OTDR VISA 1310/1550 М2 | 1310 ± 25 / 1550 ± 25 | 31/30 дБ | 10 метров | 3 метра |
| OTDR VISA 1310/1490/1550 M0 | 1310 ± 25 / 1490 ± 25 / 1550 ± 25 | 36/36/35 дБ | 5 метров | 1,5 метра |
| OTDR VISA 1310/1490/1550 M1 | 1310 ± 25 / 1490 ± 25 / 1550 ± 25 | 34/34/32 дБ | 6 метров | 2 метра |
| OTDR VISA 1310/1490/1550 M2 | 1310 ± 25 / 1490 ± 25 / 1550 ± 25 | 30/30/28 дБ | 10 метров | 3 метра |
| VISA 1310 M0 | 1310 ± 25 | 39 дБ | 5 метров | 1,5 метра |
| VISA 1310 M1 | 1310 ± 25 | 36 дБ | 6 метровв | 2 метра |
| VISA 1310 M2 | 1310 ± 25 | 33 дБ | 10 метровв | 3 метра |
| VISA 1550 M0 | 1550 ± 25 | 37 дБ | 5 метров | 1,5 метра |
| VISA 1550 M1 | 1550 ± 25 | 34 дБ | 6 метров | 2 метра |
| VISA 1550 M2 | 1550 ± 25 | 31 дБ | 10 метров | 3 метра |
| VISA 1550 M0+ с фильтром | 1550 ± 25 с фильтром для GPON | 38 дБ | 5 метров | 1,5 метра |
| VISA 1550 M0 с фильтром | 1550 ± 25 с фильтром для GPON | 36 дБ | 5 метров | 1,5 метра |
| VISA 1550 M1 с фильтром | 1550 ± 25 с фильтром для GPON | 34 дБ | 6 метров | 2 метра |
| VISA 1625 M0 с фильтром | 1625 ± 25 с фильтром | 39 дБ | 5 метров | 1,5 метра |
| VISA 1625 M1 с фильтром | 1625 ± 25 с фильтром | 35 дБ | 6 метров | 2 метра |
| VISA 1310/1550/1625 M0 с фильтром | 1310 ± 25 / 1550 ± 25 / 1625 ± 25 с фильтром | — | — | — |
| VISA 1310/1550/1625 M1 с фильтром | 1310 ± 25 / 1550 ± 25 / 1625 ± 25 с фильтром | — | — | — |
| VISA 1650 M0 с фильтром | 1650 ± 25 с фильтром | 36 дБ | 5 метров | 1,5 метра |
| VISA 1650 M1 с фильтром | 1650 ± 25 с фильтром | 34 дБ | 6 метров | 2 метра |
| VISA 850/1300 MМ | 850 ± 25 / 1300 ± 25 | 22/24 дБ | 12 метров | 4 метров |
| VISA 1300 MМ | 1300 ± 25 | 26 дБ | 12 метров | 4 метров |
| VISA 850 MМ | 850 ± 25 | 22 дБ | 12 метров | 4 метров |
Типы используемых модулей:
| Длина волны | Типы оптических модулей | Дополнительно |
| 1310/1550 | M0+ / M0 / M1 /M2 | — |
| 1310/1490/1550 | M0 / M1 /M2 | — |
| 1310 | M0 / M1 /M2 | — |
| 1550 | M0 / M1 /M2 | — |
| 1550 для GPON | M0+ / M0 / M1 | Фильтр |
| 1625 | M0 / M1 | Фильтр |
| 1310/1550/1625 | M0 / M1 | Фильтр |
| 1650 | M0 / M1 | Фильтр |
Основные средства поверки:
1. Установка для измерений спектральных характеристик приёмников и источников
излучения УСИ-1 из состава ГЭТ 170-2006.
Основные метрологические характеристики:
Диапазон длин волн: 600-1700 нм.
Погрешность измерений относительной спектральной характеристики: не более 3%.
Погрешность измерений длины волны: не более 1 нм.
2. Рабочий эталон единиц длины и ослабления в световоде (ГР № 26439-04).
Основные метрологические характеристики:
Рабочие длины волн 1310±30 нм, 1550±30 нм.
Диапазон воспроизведения длины: 0,06 – 500 км.
Пределы допускаемой основной абсолютной погрешности измерений длины:
∆=± (0,2+1Ч10-5L), где L – воспроизводимая длина.
Диапазон измерений вносимого ослабления 0 – 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: ∆≤0,02A, где А – измеряемое вносимое ослабление.
Длительность зондирующих импульсов:
— при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000;
— при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000.
3. Рабочий эталон единицы средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС (ГР № 26440-04).
Основные метрологические характеристики:
Диапазон измеряемой мощности: 10-10ч10-2 Вт.
Спектральный диапазон: 0,8ч0,9 мкм; 1,25ч1,35 мкм и 1,5ч1,7мкм.
Длины волн калибровки: 850 нм; 1310 нм; 1550 нм; 1625 нм.
Пределы допускаемого значения основной относительной погрешности измерений средней мощности фотоэлектрического канала:
– на длинах волн калибровки в диапазоне 10-10ч4·10-3 Вт: 3%;
– на длинах волн калибровки в диапазоне 4·10-3 ч10-2 Вт: 4,5%;
– измерений относительных уровней мощности в диапазоне 10-10ч4·10-3 Вт: 1,2%;
– в рабочем спектральном диапазоне: 5%.
4. Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Диапазон измерений 0-500 МГц. Погрешность измерений ±1,5%.
