Поверка рефлектометра оптического FX300

Приборы оптические измерительные многофункциональные FX300 (далее по тексту приборы FX300) предназначены для измерения затухания и обратных потерь в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических компонентах, а также для генерации непрерывного излучения и видимого света. Поверка рефлектометра оптического FX300 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

Поверка рефлектометра оптического FX300

Прибор FX300 может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон и волоконно-оптических компонентов:

• оптического рефлектометра;
• источника оптического излучения;
• измерителя оптической мощности;
• источника видимого излучения.

Принцип работы оптического рефлектометра прибора FX300 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ мощного одиночного оптического импульса. Слабый сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и ВОЛС.

В оптическом рефлектометре может быть установлен оптический фильтр на пропускание длины волны 1625 или 1650 нм и ослабление длин волн от 1310 до 1550 нм.

Для генерации непрерывного оптического излучения в приборе FX300 используются те же лазерные диоды, что и для рефлектометра. Выходом источника оптического излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью внешнего фотодиода и схемы стабилизации мощности.

Для измерения оптической мощности в приборе FX300 используется InGaAs pin-фотодиод с площадкой диаметром 1 мм в качестве фотоэлектрического преобразователя.

В измерители мощности РМ1 падающее излучение попадает непосредственно на фотодиод. В измерителе мощности РМ2 фотодиод имеет ослабляющий фильтр, что позволяет примерно в 100 раз увеличить максимальное значение измеряемой мощности.

Прибор FX300 имеет встроенный источник видимого излучения — лазерный диод с длиной волны 650 нм (красный свет) и выводом излучения через одномодовое ОВ. Он предназначен для поиска неисправностей ОВ вблизи оптических разъемов.

Прибор FX300 всегда содержит оптический рефлектометр.

Выпускают:

• одномодовые (ОМ) рефлектометры;
• многомодовые (ММ) рефлектометры;
• комбинированные рефлектометры, содержащие одномодовый и многомодовый рефлектометр в одном корпусе.

Одномодовые оптические рефлектометры обеспечивают генерацию излучения на одной, двух, трех или четырех длинах волн. Одномодовые оптические рефлектометры выпускаются с четырьмя градациями динамического диапазона. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Одномодовые оптические рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм. Такие рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1650 нм, другой — для остальных длин волн.

Многомодовые оптические рефлектометры обеспечивают генерацию излучения на одной или двух длинах волн. Значение длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Комбинированные оптические рефлектометры обеспечивают генерацию излучения на одной, двух или трех длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более четырех. Комбинированный оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометра. Значения длин волн и динамического диапазона указываются в обозначении модификации прибора FX300.

Обозначение модификации прибора FX300 в общем случае имеет вид FX300 WL-DR-T1 (или Т2)^8-РМ1 (или РМ2)-VFL и содержит:

• номинальные значения длин волн оптического рефлектометра (WL);
• значения динамического диапазона оптического рефлектометра (DR) на этих длинах
• волн;
• обозначение модификаций оптического рефлектометра (Т1 или Т2), различающихся по группе параметров:
• разрешающая способность по расстоянию;
• диапазоны измерения расстояний;
• длительности зондирующих оптических импульсов
• обозначение источника оптического излучения (LS);
• обозначение измерителя оптической мощности (РМ1 или РМ2);
• обозначение источника видимого излучения (VFL).

Если источник оптического излучения, измеритель оптической мощности или источник видимого излучения не встроены в данный прибор FX300, то их обозначения не указываются в обозначении модификации прибора FX300.

В обозначении модификации прибора FX300 длины волн оптического рефлектометра указываются последовательно; между собой они разделяются знаком «/». Если оптический рефлектометр содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации они разделяются знаком «//».

В обозначении модификации прибора FX300 значения динамического диапазона оптического рефлектометра указываются в той же последовательности, что и соответствующие длины волн; между собой они разделяются знаком «/». Если оптический рефлектометр содержит два оптических выхода для разных длин волн (типов ОВ), то в обозначении модификации значения динамического диапазона разделяются знаком «//».

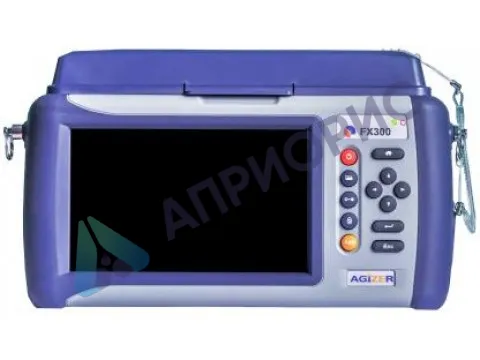

Прибор FX300 выполнен в малогабаритном корпусе.

В корпусе прибора FX300 расположены:

• оптический рефлектометр;
• источник оптического излучения;
• измеритель оптической мощности;
• источник видимого излучения;
• импульсный преобразователь напряжения;
• электронные узлы для управления процессом измерения и хранения информации;
• аккумуляторная батарея.

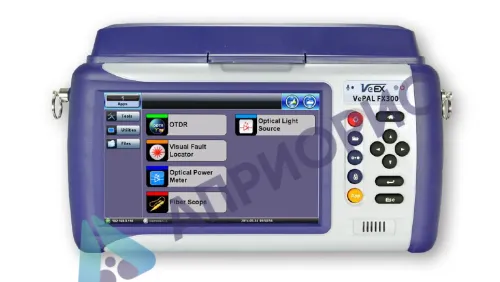

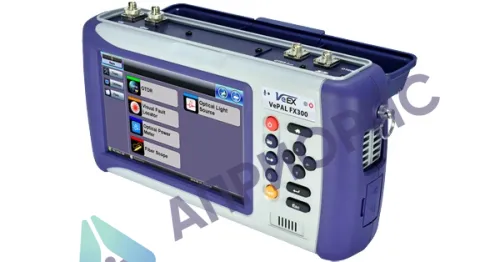

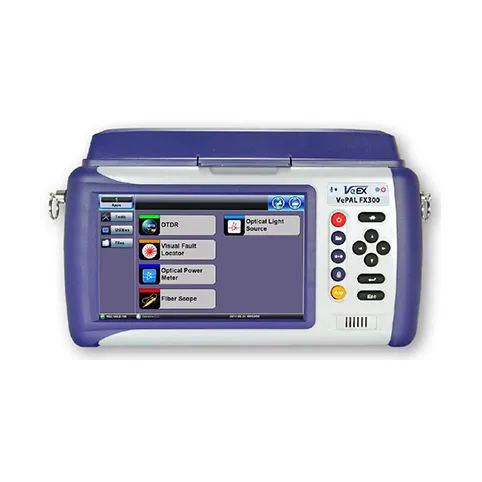

На передней панели прибора расположены:

• цветной экран размером 7,0″ для отображения информации;
• кнопки управления;
• индикаторный светодиод.

Управление работой прибора FX300 осуществляется с помощью:

• клавиатуры, расположенной на его передней панели;
• сенсорного экрана;
• персонального компьютера через порт Enternet.

Программное обеспечение

В приборах FX300 в режиме удаленного управления рефлектометр работает по управлением внешнего программного обеспечение (ПО), установленного на ПК. ПО позволяет проводить настройку параметров измерений, обрабатывать результаты измерений, обеспечивает представление результатов измерений в удобном для пользователя виде.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
