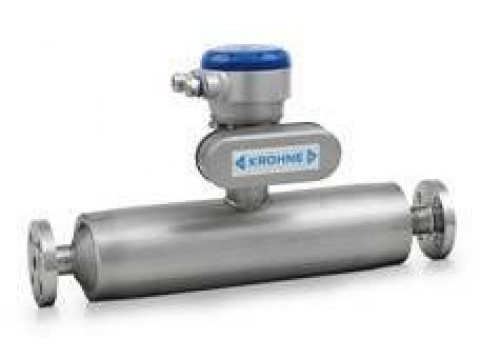

Поверка расходомеров-счетчиков массовых OPTIMASS x400

Характеристики

Межповерочный интервал

—

4 года

Госреестр

—

53804-13

Особенности

—

Поверка осуществляется по документу МП РТ 1902-2013 «ГСИ. Расходомеры-счётчики массовые OPTIMASS. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 12 апреля 2013 г.

Средства поверки:

установка поверочная, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера, ПГ ±0,05 %;
набор ареометров АНТ-1 ГОСТ 18481-81, ПГ ±0,5 кг/м3;
термометр электронный с диапазоном измерения от 0 °С до +50 °С, ПГ ±0,2 °С.

Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам массовым OPTIMASS x400

ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
Техническая документация фирмы «KROHNE Ltd», Великобритания.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения массового расхода жидкости и газа, их плотности и температуры.

Поверка расходомеров-счетчиков массовых OPTIMASS x400

Принцип работы расходомеров-счётчиков массовых OPTIMASS х400 основан на использовании сил Кориолиса, возникающих в колебательной системе. Значение силы Кориолиса зависит от массы жидкости и скорости её движения, и пропорциональна массовому расходу.

Источник колебаний (электромагнитная катушка) расположен в центральной части корпуса. Сигнал снимается с нескольких измерительных датчиков, обрабатывается электронным блоком первичного преобразователя расхода, и затем передаётся в цифровой форме конвертеру сигналов. Конвертер сигналов обрабатывает полученные данные, и отображает измерительную информацию на жидкокристаллическом дисплее, а так же преобразует её в виде нормированных сигналов (токовых и/или частотно-импульсных).

Расходомеры-счётчики массовые OPTIMASS x400 состоят из двух частей:

первичных преобразователей серий OPTIMASS-1000, -2000, -3000, -6000, -7000;
конвертера сигналов MFC 400, которые могут быть единой конструкцией (компактное исполнение — С) или разнесены на некоторое расстояние (разнесённое исполнение — F).

Первичные преобразователи могут быть одно- и двухтрубными, т.е. чувствительный элемент представляет из себя: либо одну гладкую измерительную трубу, которая закреплена своими концами в упругих подвесах, либо две гладких измерительных трубы, расположенных параллельно.

Измерительные трубы изготавливают из титанового сплава (Т), хастеллоя (H), нержавеющей стали (S) или дуплексной нержавеющей стали (D).

Пломбировка расходомеров-счётчиков массовых OPTIMASS х400 не предусмотрена.

Первичные преобразователи могут поставляться в следующих модификациях:

с фланцевыми технологическими присоединениями;
с асептическими технологическими присоединениями;
с обогревающим кожухом;
с системой аварийного дренирования.

Первичные преобразователи OPTIMASS-6000 могут поставляться в специальных исполнениях (НТ):

криогенное исполнение (температура измеряемой среды от минус 200 °С до +40 °С);
высокотемпературное исполнение (температура измеряемой среды от минус 50 °С до +400 °С).

Конвертер сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания первичного преобразователя расхода. Конвертеры сигналов отличаются формой корпуса, номенклатурой выходных сигналов, набором диагностических и вспомогательных функций.

Конвертеры сигналов выпускаются в следующих исполнениях:

С — Компактное исполнение. Конвертер установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь.
F — Разнесённое исполнение. Конвертер изготовлен в корпусе полевого исполнения и соединён с первичным преобразователем сигнальным кабелем (поставляется производителем).
W — Разнесённое исполнение. Конвертер изготовлен в корпусе для настенного монтажа и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).
R — Разнесённое исполнение. Конвертер изготовлен в корпусе для установки в 19 дюймовую монтажную стойку и соединен с первичным преобразователем сигнальным кабелем (поставляется производителем).

Расходомеры-счётчики массовые OPTIMASS x400 имеют аналоговые и частотноимпульсные выходы, магнитные сенсоры, смарт-систему, интерфейсы HART, Modbus, Profibus DP/PA, Foundation fieldbus.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) расходомеров-счётчиков массовых OPTIMASS х400

Наименование

ПО

Идентификационное наименование ПО

Номер

версии

ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

Микро

программа

расходомера-

счётчика

ER 1.0.хх

1.0.хх

0хB0E4FEC6

CRC32

Внутреннее ПО на основе измеренных данных рассчитывает объём, объёмный расход, приведённую плотность, концентрацию, скорость потока, выводит измеренные и рассчитанные параметры на дисплей и цифровые и аналоговые выходы.

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Межповерочный интервал
Госреестр
Особенности

Средства поверки:

установка поверочная, диапазон расходов в соответствии с диапазоном расходов поверяемого расходомера, ПГ ±0,05 %;
набор ареометров АНТ-1 ГОСТ 18481-81, ПГ ±0,5 кг/м3;
термометр электронный с диапазоном измерения от 0 °С до +50 °С, ПГ ±0,2 °С.

Нормативные и технические документы, устанавливающие требования к расходомерам-счётчикам массовым OPTIMASS x400

ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа».
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
Техническая документация фирмы «KROHNE Ltd», Великобритания.

Описание типа СИ

281 Кб

Свидетельство об утверждении типа СИ

186,6 Кб
