Поверка расходомера ультразвукового Katflow
Поверка расходомеров ультразвуковых ( модели: Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230) Методика поверки «, утвержденным ГЦИ СИ `ВНИИМ им . Д.И. Менделеева » 19 декабря 2006 г.
Основные средства поверки :
- установки расходомерные эталонные (для жидкости):
- установка 3О -200, максимальный расход 400 м3/ч, погрешность ±0,4% — для
- расходомеров с погрешностью (2/У+2)%;
- установка цПР-250, максимальный расход 250 м3/ч, погрешность ±(0,15+0,3)%;
- для расходомеров с погрешностью ±(1 /V+0,5)%.
Межповерочный интервал: 4 года — для расходомеров с погрешностью: + 2/V °/о при V (0,05-1) м/с и t2 °/о при V (1-25) м/с; 1 год — для расходомеров с погрешностью: +I IV% при V (0,о5 -1) м/с и Х0,5 % при V(1-25) м/с. (V — значения скорости потока жидкости, м/с).
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.145-75. « ГСИ. Государственный первичный эталон и общесоюзная поверочная схем для средств измерений объемного расхода жидкости в диапазоне от 3.10-6 до 10м3/с».
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений расхода и объема жидкости, протекающей по трубопроводу, для контроля расхода и учета объема различных жидкостей на промышленных предприятиях.
Область применения: для контроля расхода и учета объема различных жидкостей на промышленных предприятиях
03.04.2014 продлен срок свидетельства Взамен № 33943-07
Поверка расходомера ультразвукового Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230
В состав расходомера входят два накладных ультразвуковых преобразователя и блок управления . Принцип действия расходомера основан на измерении времени прохождения
ультразвуковых импульсов по направлению движения жидкости и против него . Разность этих времен пропорциональна средней скорости движения жидкости по трубопроводу (в диапазоне скорости от 0,05 до 25 м/с). Зная эпюру распределения скоростей в месте установки ультразвуковых датчиков и площадь внутреннего сечения трубопровода можно определить расход и количество жидкости (диапазон расхода измеряемой среды зависит от внутреннего диаметра трубопровода ).
Ультразвуковые преобразователи , установленные с помощью специального быстросъемного приспособления снаружи трубопровода , излучают (принимают) ультразвуковые импульсы под углом к продольной оси трубопровода. Блок управления формирует все необходимые команды для ультразвуковых преобразователей , обрабатывает полученную информацию , отображает на жидкокристаллическом дисплее значения расхода и объема (массы) измеряемой среды и выдает во внешние цепи импульсные сигналы , частота которых пропорциональна расходу , а их количество объему жидкости (с учетом веса импульса), а также токовые и потенциальные сигналы, пропорциональные величине
расхода . В зависимости от модели , блок управления может иметь один или четыре канала измерений расхода (объема).
Блок управления снабжен интерфейсом RS232 или RS485 для вывода на ЭВМ :
- результатов измерений ;
- программирования блока управления ;
- сигналов диагностики расходомера.

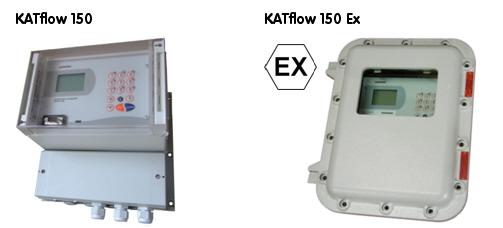

Конструктивно блок управления находится в металлическом кожухе , в котором имеются разъемы для электрических кабелей . Блок управления расходомеров модели Katflow 200 и Katflow 230 выполнен в переносном исполнении . Расходомеры модели Katflow 160 выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты — 1ExdeIICT6.
Для уменьшения погрешности , связанной с нестационарностью эпюры скоростей в месте установки накладных ультразвуковых преобразователей , необходимо иметь прямой участок трубопровода выше по потоку длиной от 10 до 50 Ду (в зависимости от местного сопротивления ) и ниже по потоку от 5 до 10 Ду (где Ду — условный внутренний диаметр трубопровода).
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка расходомеров ультразвуковых ( модели: Katflow 100, Katflow 110, Katflow 120, Katflow 140, Katflow 150, Katflow 160, Katflow 170, Katflow 200, Katflow 220, Katflow 230) Методика поверки «, утвержденным ГЦИ СИ `ВНИИМ им . Д.И. Менделеева » 19 декабря 2006 г.
Основные средства поверки :
- установки расходомерные эталонные (для жидкости):
- установка 3О -200, максимальный расход 400 м3/ч, погрешность ±0,4% — для
- расходомеров с погрешностью (2/У+2)%;
- установка цПР-250, максимальный расход 250 м3/ч, погрешность ±(0,15+0,3)%;
- для расходомеров с погрешностью ±(1 /V+0,5)%.
Межповерочный интервал: 4 года — для расходомеров с погрешностью: + 2/V °/о при V (0,05-1) м/с и t2 °/о при V (1-25) м/с; 1 год — для расходомеров с погрешностью: +I IV% при V (0,о5 -1) м/с и Х0,5 % при V(1-25) м/с. (V — значения скорости потока жидкости, м/с).
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 8.145-75. « ГСИ. Государственный первичный эталон и общесоюзная поверочная схем для средств измерений объемного расхода жидкости в диапазоне от 3.10-6 до 10м3/с».
- Техническая документация фирмы-изготовителя.
