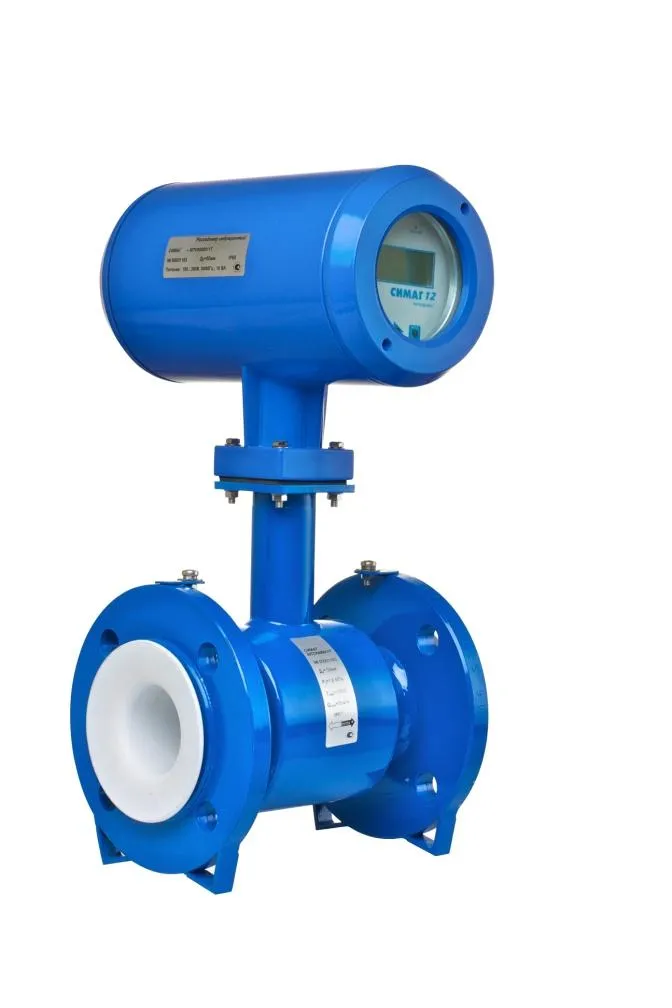

Поверка расходомера электромагнитного СИМАГ 12
Поверка осуществляется по документу МП 208-073-2018 «ГСИ. Расходомеры электромагнитные СИМАГ 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 4000,0 м /ч, пределы допускаемой относительной погрешности измерений ±0,06 %;
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 3), (установка объемно-динамическая «REFERENCE TOWER PSTR 04», регистрационный №3.2.ВТП.0002.2015, расширенная неопределенность 0,024 %, в диапазоне от 22 до 169 м3);
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,001 до 4000,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %;
- установка Поток-Т (регистрационный №14519-13) допускаемая относительная погрешность ±0,2 % в диапазоне имитируемого расхода от 0,01 до 350000 м /ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ПМЕК.407111.005 ТУ Расходомеры электромагнитные СИМАГ 12. Технические условия Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.
Поверка расходомера электромагнитного СИМАГ 12
Принцип действия расходомеров электромагнитных СИМАГ 12 основан на законе электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает ЭДС. В первичном преобразователе расхода, устанавливаемом в трубопровод, с помощью встроенных катушек создается магнитное поле, роль движущегося проводника выполняет электропроводящая жидкость. Наводимая ЭДС снимается с измерительных электродов, контактирующих с жидкостью, и передаётся в конвертер. Напряжение на электродах пропорционально объёмному расходу жидкости.
Расходомеры изготавливаются в трех исполнениях: компактное, компактное для систем теплоучета и раздельное. В компактном исполнении первичный преобразователь и конвертер объединены в моноблок, в раздельном — первичный преобразователь и конвертер соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается отсутствием ЖК-дисплея и размещением электроники в клеммной коробке первичного преобразователя. Применяемые конвертеры могут иметь до двух входов подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов термометров сопротивления.
Расходомеры электромагнитные СИМАГ 12 имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выход с ОК). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколу Modbus ASCII или RTU.
Расходомеры имеют класс исполнения А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.
Программное обеспечение
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее (при наличии), а также преобразования её в виде нормированных сигналов (токовых и/или частотноимпульсных).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Симаг-12 |
| Номер версии (идентификационный номер) ПО | 3.2 |
| Цифровой идентификатор ПО | 0x11DE |
| Наименование параметра | Значение для класса | ||
| А | В | С | |
| Диаметр условного прохода ( Ду ), мм | от 5 до 1600 | от 5 до 1600 | от 5 до 1000 |
| Динамический диапазон | 1:250 | 1:125 | 1:62,5 |
| Пределы допускаемой приведенной к переходному расходу погрешности измерений объёмного расхода в диапазонах расходов, %: Qmin < Q < Qt | ±1 | ±0,5 | ±0,25 |
| Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %:
Qt < Q < Qmax |
±1 | ±0,5 | ±0,25 |
| Давление измеряемой среды, МПа, не более | 4 | ||
| Диапазон температур измеряемой среды, °С | от -40 до +150 | ||
| Рабочий диапазон частотного выхода, Гц | от 0,1 до 2000 | ||
| Пределы допускаемой относительной погрешности воспроизведения значения объёмного расхода по частотному выходу, % | ±0,05 | ||
| Диапазон воспроизведения силы тока, мА | от 4 до 20 | ||
| Пределы допускаемой приведенной к диапазону воспроизведения силы тока погрешности воспроизведения значения объёмного расхода по аналоговому выходу, % | ±0,5 | ||
| Диапазон измерения силы тока, мА | от 4 до 24 | ||
| Пределы допускаемой приведенной к диапазону измерения силы тока погрешности измерения силы тока, % | ±0,5 | ||
| Диапазон измерений значений сопротивления, соответствующих температуре, Ом | от 60 до 200 | ||
| Пределы допускаемой абсолютной погрешности, при преобразовании сопротивления в значение температуры, °С | ±0,2 | ||
| Наименование параметра | Значение |
| Напряжение питания переменного тока частотой 50 Гц, В | от 110 до 250 |
| Напряжение питания постоянного тока, В | 24 +50% 24-25% |
| Потребляемая мощность, Вт, не более | 10 |
| Условия эксплуатации:
— температура окружающей среды вторичного преобразователя расхода ( конвертера ), °С — температура окружающей среды первичного преобразователя расхода ( сенсора ), °С — относительная влажность для конвертера при t = 35 °С, % — относительная влажность для первичного преобразователя при t = 35 °С, % — атмосферное давление, кПа |
от -20 до +50
от -40 до +80 до 80, без конденсации влаги до 95, без конденсации влаги от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
Поверка осуществляется по документу МП 208-073-2018 «ГСИ. Расходомеры электромагнитные СИМАГ 12. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.08.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,01 до 4000,0 м /ч, пределы допускаемой относительной погрешности измерений ±0,06 %;
- рабочий эталон 2-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 3), (установка объемно-динамическая «REFERENCE TOWER PSTR 04», регистрационный №3.2.ВТП.0002.2015, расширенная неопределенность 0,024 %, в диапазоне от 22 до 169 м3);
- рабочий эталон 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,001 до 4000,0 м3/ч, пределы допускаемой относительной погрешности измерений ±0,3 %;
- установка Поток-Т (регистрационный №14519-13) допускаемая относительная погрешность ±0,2 % в диапазоне имитируемого расхода от 0,01 до 350000 м /ч.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точности.
Сведения о методах измерений
- приведены в эксплуатационном документе.
Нормативные документы
- ПМЕК.407111.005 ТУ Расходомеры электромагнитные СИМАГ 12. Технические условия Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
