Поверка расходомера электромагнитного NovaMAG
Сведения о методах измерений
приведены в п. 6 и 7 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.02.2018 №256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости 38978553.407111.009 ТУ «Расходомеры электромагнитные NovaMAG. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения объёмного расхода и объёма электропроводящих жидкостей, а также для использования в составе других средств измерений, в том числе приборов и систем учета тепловой энергии, АСУ ТП и в измерительных системах.
Поверка расходомера электромагнитного NovaMAG
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС), пропорциональная скорости потока жидкости, которая, в свою очередь, пропорциональна объёмному расходу жидкости.

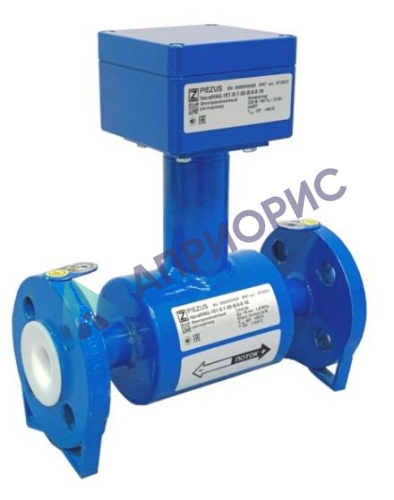

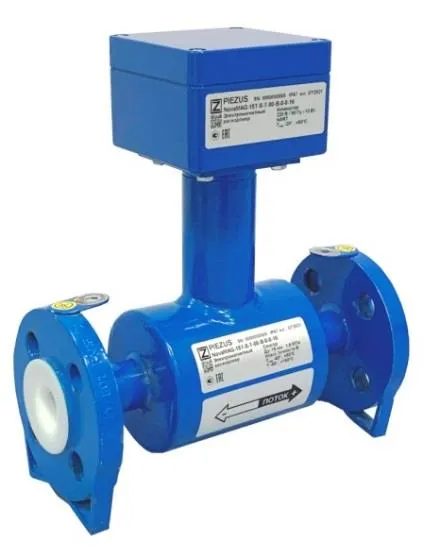

Расходомер состоит из первичного преобразователя расхода (далее — сенсор) и вторичного преобразователя расхода (далее — электронный блок). Сенсор представляет собой участок трубопровода из немагнитного материала с фланцами, покрытого внутри неэлектропроводящим материалом (футеровкой), находящийся между полюсами электромагнита и электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в электронный блок, где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе и накопленном объеме.
Расходомеры изготавливаются в трех исполнениях:
- компактное;
- компактное для систем теплоучета;
- раздельное.
В компактном исполнении сенсор и электронный блок объединены в моноблок. Имеется два варианта компактного исполнения, отличающихся габаритными размерами электронного блока. В раздельном исполнении сенсор и электронный блок соединяются специализированным кабелем длиной до 50 м. Компактное исполнение для систем теплоучета отличается от компактного исполнения отсутствием ЖК-дисплея и размещением электроники в клеммной коробке сенсора.
Электронные блоки могут иметь до двух входов для подключения датчиков давления с унифицированным выходом 4-20 мА и до двух входов для подключения термометров сопротивления.
Расходомеры имеют пассивные аналоговые 4-20 мА и частотно-импульсные выходы (выходы с общим коллектором). Передача данных в систему верхнего уровня осуществляется по интерфейсу RS485 по протоколам Modbus ASCII или RTU.
Расходомеры имеют классы точности: А, В, С, которые отличаются динамическим диапазоном и погрешностью измерений.
Программное обеспечение
Программное обеспечение (далее — ПО) не разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на ЖК-дисплее, обмен информацией с внешними устройствами по интерфейсу RS-485, а также её преобразование в нормированные токовый и частотно-импульсный выходные сигналы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Nova MAG |
| Номер версии (идентификационный номер) ПО, не ниже | 3.3 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x43dc |
| Условия эксплуатации:
— температура окружающей среды для электронного блока, °С — температура окружающей среды для сенсора, °С — относительная влажность воздуха для электронного блока при 35 °С без конденсации влаги, % не более — относительная влажность воздуха для сенсора при 35 °С без конденсации влаги, % не более — атмосферное давление, кПа |
от -20 до +50 от -40 до +80
80 95 от 84,0 до 106,7 |
| Габаритные размеры сенсора, мм, не более: — высота | 2000 |
| — ширина | 1950 |
| — длина | 1610 |
| Масса сенсора, кг, не более | 1100 |
| Габаритные размеры электронного блока раздельного исполнения, мм, не более:
— высота |
200 |
| — ширина | 205 |
| — глубина | 112 |
| Масса электронного блока раздельного исполнения, кг, не более | 1,5 |
| Габаритные размеры электронного блока компактного исполнения, мм, не более:
— высота |
185 |
| — ширина | 165 |
| — длина | 235 |
| Масса электронного блока компактного исполнения, кг, не более | 3,5 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 75000 |
Сведения о методах измерений
приведены в п. 6 и 7 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 07.02.2018 №256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости 38978553.407111.009 ТУ «Расходомеры электромагнитные NovaMAG. Технические условия».
