Поверка радиометра-спектрометра универсального портативного МКС-А

Назначение: для поиска (обнаружение, локализация) радиоактивных материалов, измерения количественных характеристик ядерных излучений по альфа, бета, гамма и нейтронному каналам, идентификации гамма-излучающих радионуклидов путем обработки гамма-спектров, для хранения измеренных гамма-спектров с целью их возможной последующей обработки на компьютере, для измерения плотности потока альфа-, бета-излучения, мощности эквивалентной дозы гамма- и нейтронного излучения.

Взамен № 17406-05

Поверка радиометра-спектрометра универсального портативного МКС-А

• основу работы радиометров по гамма-каналу положен принцип преобразования энер­гии гамма-квантов в чувствительном объеме сцинтилляционного детектора в электрические импульсы пропорциональной амплитуды с последующей их регистрацией и анализом многока­нальным амплитудным анализатором. Гамма-спектр является исходной информацией для идентификации гамма-излучающих радионуклидов, а также для расчета МАЭД гамма-излучения. Радиометры также могут иметь два встроенных детектора на ^ЗНе-трубках для реги­страции нейтронного излучения и внешний полупроводниковый детектор для регистрации альфа и бета излучения.
• адиометры предназначены для эксплуатации в лабораторных и полевых условиях. Ус­ловия эксплуатации радиометров соответствуют группе В2а ГОСТ 27451-87 с расширением диапазона в сторону низких температур до минус 20 °С, относительной влажности до 95 ^°/о при температуре окружающего воздуха З5 °С. По устойчивости к воздействию вибрации радиомет­ры соответствуют группе исполнения 1.3 ГОСТ 27451-87.

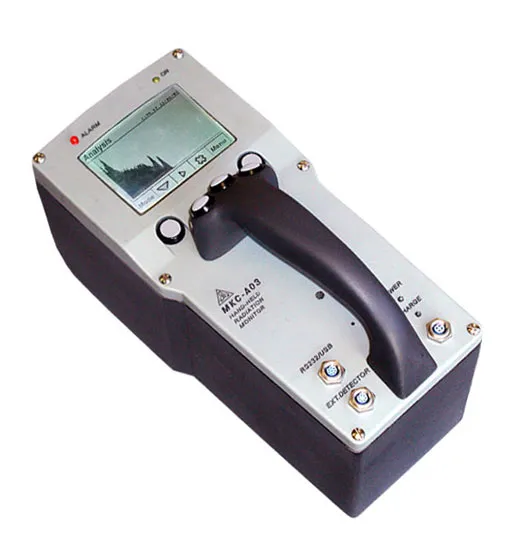

Радиометры могут выпускаться в различных исполнениях. Общее название радиометров: «Радиометры-спектрометры универсальные портативные МКС-А02» и «Радиометры­спектрометры универсальные портативные МКС-А03».

Примечание — Возможна комплектация радиометров блоком детектирования нейтронного излу­чения БДН-О6М с дополнением к условному обозначению радиометра буквы «Н», например: «МКС-А02-1 Н» , МКС-А03-1 Н» и т. д.

Гамма-канал состоит из сцинтилляционного детектора, фотоэлектронного умножителя (ФЭУ), усилителя-формирователя, управляемого высоковольтного преобразователя, светоди­одной системы стабилизации. Сцинтилляционный детектор выполнен на основе кристалла Na1(Т1). Световые вспышки, образующиеся в кристалле при прохождении ядерного излучения, регистрируются ФЭУ, усиливаются, формируются и подаются на вход амплитудно-цифрового преобразователя (АЦП). АЦП взаимодействует с микропроцессорной системой, в энергонеза­висимой памяти которой формируется спектр регистрируемого излучения.

Стабилизация гамма-канала осуществляется по реперному пику, образующемуся в гам­ма-спектре при засветке ФЭУ световыми импульсами от специального светодиода.

Нейтронный канал содержит два детектора в виде трубок с газом Не-3 под давлением 8 атмосфер, помещенных в замедлитель из полиэтилена. Один из детекторов закрыт экраном из кадмия. Детекторы работают в пропорциональном режиме. Сигналы с детекторов отдельно усиливаются, дискриминируются и поступают на счетчики микропроцессора. В радиометрах предусмотрена возможность подключения внешнего детектора нейтронного излучения.

Предусмотрена работа радиометров в трех основных режимах: спектрометрическом, по­исковом и радиометрическом.

• спектрометрическом режиме радиометры позволяют осуществлять накопление гамма-спектров, выводить полученные спектры на жидкокристаллический дисплей, выполнять энерге­тическую калибровку, идентификацию изотопов и другие функции по обработке спектров пре­дусмотренные программой, занесенной в постоянное запоминающее устройство ПЗУ.
• поисковом режиме радиометры фиксируют превышение скорости счета в заданных энергетических диапазонах гамма спектра, а так же — по нейтронному каналу — над соответст­вующими фоновыми значениями с учетом статистической значимости получаемых величин. Превышение индицируется на жидкокристаллическом дисплее, подтверждается светодиодным индикатором и звуковым сигналом.
• радиометрическом режиме производится подсчет мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения путем с помощью программы пересчета спектр-доза, хранящей­ся в ПЗУ прибора. Подсчет плотности потока и МАЭД нейтронного излучения производится микроконтроллером прибора путем деления набранной за определенное время счетной информации на соответствующие калибровочные коэффициенты. Для определения величин плотностей потоков альфа- и бета-излучения используется детектор БДС-А62. Разделение альфа и бета- каналов производится путем амплитудной дискриминации и по форме импульса. Подсчет плотностей потоков альфа- и бета-излучения производится путем обработки спектра, накопленного от детектора при помощи программы пересчета, хранящейся в ПЗУ прибора пу­тем умножения интегрального счета по соответствующему каналу на калибровочные коэффи­циенты, хранящиеся в энергонезависимой памяти прибора.

Через стандартный последовательный порт РЗ-232 возможен обмен данными с компью­тером и управление радиометрами.

Питание радиометров производится как от встроенных аккумуляторов, так и от сети пе­ременного тока (от 110 до 240 В, от 50 до 60 Гц) через прилагаемый адаптер. Этот же адаптер используется для зарядки аккумуляторов.
