Поверка приборов для измерения показателей качества электрической энергии Прорыв-КЭ-А, Прорыв-КЭ-А Е, Прорыв-КЭ-А И, Прорыв-КЭ-А ЕИ, Прорыв-Т-А, Прорыв-Т-А Е, Прорыв-Т-А И, Прорыв-Т-А ЕИ
Поверка осуществляется по документу КЭ.004.004 МП «Приборы для измерения показателей качества электрической энергии «Прорыв». Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 года.
Основные средства поверки: калибратор электрической мощности Fluke 6100B (г.р. №5115912); генератор сигналов специальной формы AFG-73051 (г.р. №53065-13); частотомер электронно-счетный Ч3-85/3R (г.р. № 32869-06); трансформатор тока измерительный лабораторный ТТИ-5000.5; диапазон измерения силы тока 5.5000 А/5 А, кл.т. 0,05; прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1К», (г.р. №29123-05).
Сведения о методах измерений
приводятся в руководстве по эксплуатации КЭ.004.004 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам для измерения показателей качества электрической энергии «Прорыв»
- ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
- ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний».
- ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
- ТУ 4222-003-12863479-2014 «Приборы для измерения показателей качества электрической энергии «Прорыв». Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и показателей качества электрической энергии в соответствии с ГОСТ 321452013, ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс А, в однофазных и трехфазных (трехи четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.
Поверка приборов для измерения показателей качества электрической энергии Прорыв-КЭ-А, Прорыв-КЭ-А Е, Прорыв-КЭ-А И, Прорыв-КЭ-А ЕИ, Прорыв-Т-А, Прорыв-Т-А Е, Прорыв-Т-А И, Прорыв-Т-А ЕИ
Принцип действия приборов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и тока с последующим вычислением значений измеряемых параметров из полученного массива.

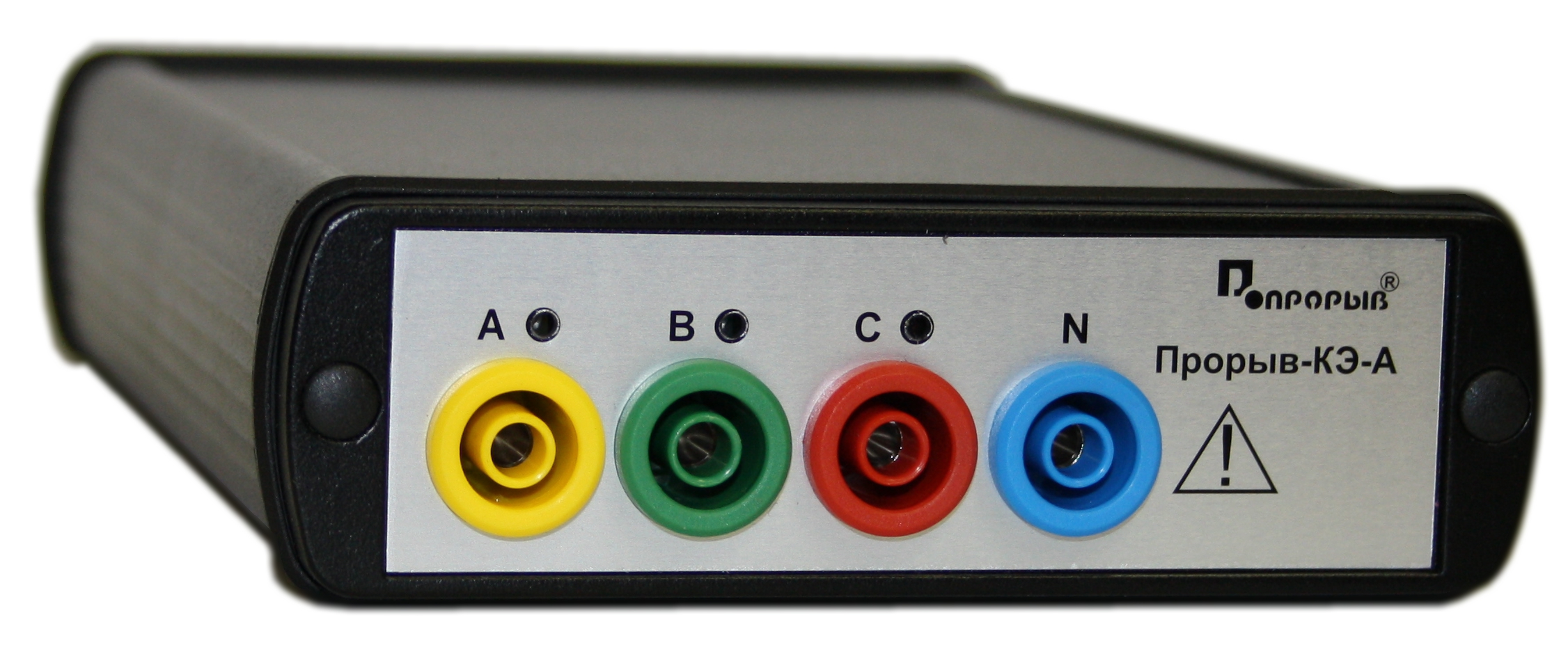

Приборы представляет собой моноблок, на передней панели которого расположены разъемы для подключения прибора к контролируемой электрической сети и три индикатора. На задней панели приборов расположены клемма заземления, разъём питания, разъём подключения прибора к внешней ЭВМ, разъём для подключения внешней активной антенны (GPS/ГЛОНАСС), может быть расположен разъём для подключения Ethernet (опционно).
Приборы имеют восемь модификаций (моделей): «Прорыв-КЭ-А», «Прорыв-КЭ-А Е», «Прорыв-КЭ-А И», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А», «Прорыв-Т-А Е», «Прорыв-Т-А И» и «Прорыв-Т-А ЕИ». Модификации различаются между собой конструктивным исполнением, а также видами измеряемых величин.
Приборы измеряют ПКЭ, включая измерения длительности и глубины быстрых изменений напряжения, и электроэнергетические характеристики согласно таблице 2 и записывают результаты в память. Приборы модификаций «Прорыв-КЭ-А И», «Прорыв-КЭ-А ЕИ», «Прорыв-Т-А И» и «Прорыв-Т-А ЕИ» измеряют импульсное напряжение амплитудой от 0,7 кВ до 6,0 кВ и производят запись импульсного напряжения с частотой дискретизации 20 МГц с длительностью записи до 2,5 мс.
Память приборов представляет собой энергонезависимое оперативное устройство. Продолжительность записи информации не менее 30 суток.
Информация из энергонезависимой памяти считывается во внешнюю ЭВМ, где производится ее последующая обработка. При анализе данных используется программное обеспечение «ПРОРЫВ». Программное обеспечение позволяет производить загрузку с приборов измеренных значений показателей качества электрической энергии, стирание результатов ранее проведенных измерений, ввод информации о месте измерений, просмотр произвольно выбранного временного участка измерений, сохранение результатов с привязкой к времени измерений в файл, формирование и распечатку протоколов измерений.
Приборы предназначены как для автономной работы, так и для использования в составе автоматизированных информационно-измерительных систем, в том числе в модулях измерительных автоматизированной информационно-измерительной системы безопасности электрической энергии (АИИС БЭЭ).
| Измеряемый показатель качества электрической энергии | Диапазон
измерений |
Пределы допускаемой погрешности:
— абсолютной Л; — относительной 8, % — приведенной у, % |
Модификация |
| Среднеквадратическое значение фазного/междуфазного напряжения U, В | от 20 до 330 | ± 0,1 (у) | все модификации |
| Установившееся отклонение напряжения
SUy, % |
от минус 20 до 20 | ± 0,2 (Л) | все модификации |
| Положительное отклонение напряжения
SU+, % |
от 0 до 50 | ± 0 , 01 (Л ) | в се мод иф икации |
| Отрицательное отклонение напряжения
SU-, % |
от 0 до 90 | ± 0,01 (Л) | все модификации |
| Частота переменного токаf Гц | от 42,5 до 57,5 | ± 0,01 (Л) | все модификации |
| Отклонение частоты Af Гц | от минус 7,5 до 7,5 | ± 0,01 (Л) | все модификации |
| Коэффициент несимметрии напряжения по обратной последовательности K2U, % | от 0 до 25 | ± 0,15 (Л) | все модификации |
| Коэффициент несимметрии напряжения по нулевой последовательности K0U, % | от 0 до 25 | ± 0,15 (Л) | все модификации |
| Измеряемый показатель качества электрической энергии | Диапазон
измерений |
Пределы допускаемой погрешности:
— абсолютной Л; — относительной 8, % — приведенной у, % |
Модификация |
| Суммарный коэффициент гармонических составляющих напряжения Ки, % | от 0 до 25 | ± 0,05 (Л) при Ки < 1,0 % | все модификации |
| ± 5 (8) при Ки > 1,0 % | все модификации | ||
| Коэффициент n-ой (n- от 2 до 50) гармонической составляющей напряжения Кщ„), % | от 0 до 25 | ± 0,05 (Л) при Ким < 1,0 % | все модификации |
| ± 5 (8) при Ким) > 1,0 % | все модификации | ||
| Коэффициент m-ой (m- от 2 до 49) интергармонической составляющей напряжения KUig(m), % | от 0 до 25 | ± 0,05 (Л) при КиеЫ < 1,0 % | все модификации |
| ± 5 (8) при Ки^ш > 1,0 % | все модификации | ||
| Угол фазового сдвига между основными
гармоническими составляющими 0 входных напряжений фи, |
от минус 180 до 180 | ± 1 (Л) | все модификации |
| Кратковременная доза фликера Pst, отн. ед. | от 0,2 до 10 | ± 5 (8) | все модификации |
| Длительная доза фликера Plt, отн. ед. | от 0,2 до 10 | ± 5 (8) | все модификации |
| Длительность провала напряжения А^, с | от 0,01 до 60 | ± 0,01 (Л) | все модификации |
| Глубина провала напряжения <5ипр, % | от 10 до 100 | ± 0,1 (Л) | все модификации |
| Длительность временного перенапряжения А^ери, с | от 0,01 до 60 | ± 0,01 (Л) | все модификации |
| Остаточное напряжение Ures, В | от 10 до 200 | ± 0,1 (Y) | все модификации |
| Длительность прерывания напряжения
^tnp , с |
от 0,01 | ± 0,01 (Л) | все
модификации1″1 |
| Среднеквадратическое значение силы переменного тока I, А
— при ./ном _ 5 А (1мин _0,°1 А) — при 1ном _ 250 А (1мин _1° А) — при /ном _ 800 А (1мин _50 А) — при /ном _ 3000 А (1мин _250 А) |
от 1мин до 2 -1ном
от 1мин до 1,21ном |
± 0,1 (Y) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Коэффициент искажения синусоидальности кривой тока (суммарный коэффициент гармонических составляющих тока) К, % | от 0 до 25 | ± 0,15 (Л) при К < 3,0 % | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| ± 5 (8) при К > 3,0 % | |||
| Коэффициент n-й (n- от 2 до 50) гармонической составляющей тока Кц„), % | от 0 до 25 | ± 0,15 (Л) при Кцп) < 3,0 % | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| ± 5 (8)
при К1(п) > 3,0 % |
| Измеряемый показатель качества электрической энергии | Диапазон
измерений |
Пределы допускаемой погрешности:
— абсолютной Л; — относительной 8, % — приведенной у, % |
Модификация |
| Коэффициент m-й (m- от 2 до 49) интергармонической составляющей тока Klig(m), % | от 0 до 25 | ± 0,15 (Л)
при KIlB(m} < 3,0 % |
«Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| ± 5 (8)
при K/ig(m) > 3,0 % |
|||
| Угол фазового сдвига между основными
гармоническими составляющими 0 входных токов ф/, |
от минус 180 до 180 | ± 1 (Л) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Фазовый угол между составляющими
0 тока и напряжения ф№ |
от минус 180 до 180 | ± 1 (Л) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Полная электрическая мощность в заданной полосе частот Sf), ВА:
— при /ном = 5 А — при /ном = 250 А — при /ном = 800 А — при /ном = 3000 А |
от (/мин* U)
до (2/ном-Ц) от (/мин* U) до (1,2-/Ном-Ц) |
± 1,0 (у) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Активная электрическая мощность в заданной полосе частот Рф, Вт:
— при /ном = 5 А — при /ном = 250 А — при /ном = 800 А — при /ном = 3000 А |
от (/мин* U)
до (2/ном-Ц) от (/мин* U) до (1,2-/ном’Ц) |
± 1,0 (у) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Реактивная электрическая мощность в заданной полосе частот Qf), вар:
— при /ном = 5 А — при /ном = 250 А — при /ном = 800 А — при /ном = 3000 А |
от (/мин* U) до (2*/ном* U)
от (/мин* U) до (1,2-/ном’Ц) |
± 1,0 (у) | «Прорыв-Т-А» «Прорыв-Т-А Е» «Прорыв-Т-А И» «Прорыв-Т-А ЕИ» |
| Информационные сигналы в электрической сети, % от ином | от 0 до 15 | ± 0,1 (у) | все модификации |
| 1)При работе от источника бесперебойного питания И | БП-1. | ||
Поверка осуществляется по документу КЭ.004.004 МП «Приборы для измерения показателей качества электрической энергии «Прорыв». Методика поверки», утвержденному ФГУП «ВНИИМС» в июне 2014 года.
Основные средства поверки: калибратор электрической мощности Fluke 6100B (г.р. №5115912); генератор сигналов специальной формы AFG-73051 (г.р. №53065-13); частотомер электронно-счетный Ч3-85/3R (г.р. № 32869-06); трансформатор тока измерительный лабораторный ТТИ-5000.5; диапазон измерения силы тока 5.5000 А/5 А, кл.т. 0,05; прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1К», (г.р. №29123-05).
Сведения о методах измерений
приводятся в руководстве по эксплуатации КЭ.004.004 РЭ.
Нормативные и технические документы, устанавливающие требования к приборам для измерения показателей качества электрической энергии «Прорыв»
- ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
- ГОСТ Р 8.689-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Методы испытаний».
- ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
- ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
- ТУ 4222-003-12863479-2014 «Приборы для измерения показателей качества электрической энергии «Прорыв». Технические условия».
