Поверка преобразователей вторичных T32.1S, T32.3S, T16.H, T16.R
Поверка осуществляется по документу МП 68058-17 «Преобразователи вторичные серии Т модификации T32.1S, T32.3S, T16.H, T16.R. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2017 г.
Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Многофункциональный калибратор TRX-IIR | 42789-09 |
| Магазин сопротивления Р4831 | 38510-08 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
- отсутствуют.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
- Техническая документация изготовителя
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений и преобразования выходных сигналов первичных измерительных преобразователей при измерении температуры различных сред.
Поверка преобразователей вторичных T32.1S, T32.3S, T16.H, T16.R
Принцип действия вторичных преобразователей основан на преобразовании сигнала от первичных преобразователей температуры. Сигнал от термопреобразователей сопротивления (далее — ТС), термопар (далее — ТП) и других первичных преобразователей температуры измеряется и преобразуется в выходной унифицированный сигнал силы постоянного тока в конфигурируемом диапазоне в пределах от 4 до 20 мА или от 20 до 4 мА, линейный по отношению к температуре, сопротивлению, или напряжению первичного преобразователя температуры. Вторичные преобразователи осуществляют контроль целостности цепи подключенного к нему первичного преобразователя температуры. При включении напряжения питания вторичный преобразователь выполняет самотестирование.

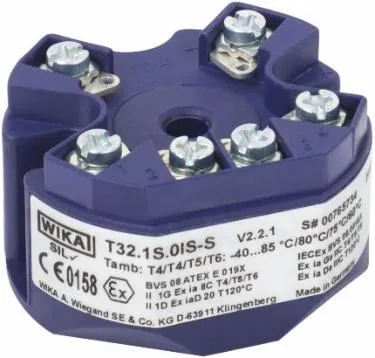

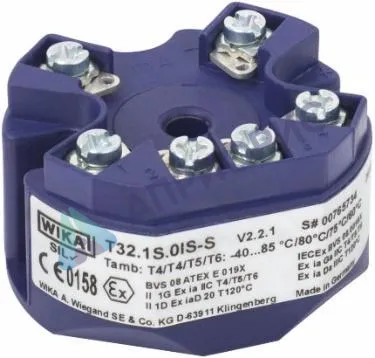

Вторичные преобразователи, выполненные в виде блоков с клеммами, различаются габаритными размерами и способами установки: модификации T32.1S и Т16.Н предназначены для монтажа в соединительную головку термометра, модификации T32.3S и Т16^ — для установки на DIN-рейку.
При помощи персонального компьютера или HART®-коммуникатора возможно осуществлять конфигурирование вторичных преобразователей, передачу, запоминание и обработку измерительной информации.
Пломбирование вторичных преобразователей не предусмотрено, поскольку элементы, несанкционированный доступ к которым может повлиять на результат измерений, заключены в неразборные оболочки, попытка вскрытия которых приведет к выходу вторичного преобразователя из строя.
Программное обеспечение
Вторичные преобразователи функционируют под управлением встроенного специального программного обеспечения (далее — ПО), которое является его неотъемлемой частью. ПО осуществляет функции сбора, хранения, обработки и представления измерительной информации.
Помимо выбора типа, диапазона измерений и контроля целостности цепи первичных преобразователей, ПО выполняет функцию сигнализации и демпфирования. При подключении к вторичному преобразователю модификаций T32.1S и T32.3S двух первичных преобразователей ПО осуществляет такие функции, как дублирование одним первичным преобразователем другого, усреднение результатов измерений, отображение большего или меньшего из значений температуры, измеренных двумя первичными преобразователями, а также разности значений температуры.
Также для работы с вторичными преобразователями имеется внешнее ПО «WIKA T32» для вторичных преобразователей модификаций T32.1S и T32.3S и «WIKAsoft-TT» для вторичных преобразователей модификаций T16.H и T16.R. Внешнее ПО осуществляет интерфейс пользователя, позволяет производить конфигурирование параметров вторичного преобразователя, отображать сообщения об ошибках, измеряемую температуру в виде графика и номер версии встроенного ПО вторичного преобразователя. При помощи ПО «WIKA T32» можно осуществлять индивидуальную линеаризацию характеристики преобразования подключенного первичного преобразователя по индивидуальным значениям температуры (от 2 до 30 значений). При помощи ПО «WIKAsoft-TT» можно осуществлять подстройку выходного сигнала вторичного преобразователя в случае сдвига характеристики подключенного первичного преобразователя.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Характеристики ПО
| Идентификационные данные (признаки) | Значение | |||
| T32.1S, T32.3S | T16.H, T16.R | |||
| встроенное | внешнее | встроенное | внешнее | |
| Идентификационное наименование ПО | FW_T32 | WIKA T32 | FW_T16 | WIKAsoft-
TT |
| Идентификационные данные (признаки) | Значение | |||
| T32.1S, T32.3S | T16.H, T16.R | |||
| встроенное | внешнее | встроенное | внешнее | |
| Номер версии
(идентификационный номер ПО) не ниже |
2.2.3 | V1.51 | V0.6.12 | V1.6.0.123 |
| Цифровой идентификатор ПО | — | |||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «средний» в соответствии с рекомендациями Р 50.2.077-2014.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 68058-17 «Преобразователи вторичные серии Т модификации T32.1S, T32.3S, T16.H, T16.R. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2017 г.
Основные средства поверки
| Наименование средства измерения | Регистрационный номер в Федеральном информационном фонде |
| Многофункциональный калибратор TRX-IIR | 42789-09 |
| Магазин сопротивления Р4831 | 38510-08 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методах измерений
- отсутствуют.
Нормативные документы
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
- Техническая документация изготовителя
