Поверка преобразователей влажности Rotronic HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400

Назначение: для измерений относительной влажности и температуры неагрессивных газовых сред, с выдачей аналоговых и цифровых выходных измерительных сигналов относительной влажности и температуры.

Поверка преобразователей влажности Rotronic HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400

Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 (далее — преобразователи) объединены единым сенсором относительной влажности и температуры и различаются конструктивными исполнениями измерительных зондов, преобразовательных блоков и встроенными функциями, позволяющими удовлетворять различным измерительным приложениям.

Принцип действия преобразователей основан на сорбционном методе измерения относительной влажности, заключающемся в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.

В зависимости от исполнения, преобразователи включают в себя измерительный преобразователь с дисплеем, либо без дисплея, зонд влажности и температуры, подключаемый непосредственно, либо через удлинительный кабель. Зонд влажности и температуры является взаимозаменяемым и включает в себя сенсор относительной влажности и сенсор температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с сенсоров и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу сигналов относительной влажности и температуры в цифровом формате в измерительный преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений и выдачи аналоговых и цифровых выходных сигналов. Преобразователи выполнены в различных исполнениях (конфигурация конкретного образца преобразователя определяется при заказе):

Вследствие различных конструктивных исполнений измерительных зондов каждого преобразователя (габаритные размеры, материалы корпуса и защитного фильтра), их технические характеристики различны:

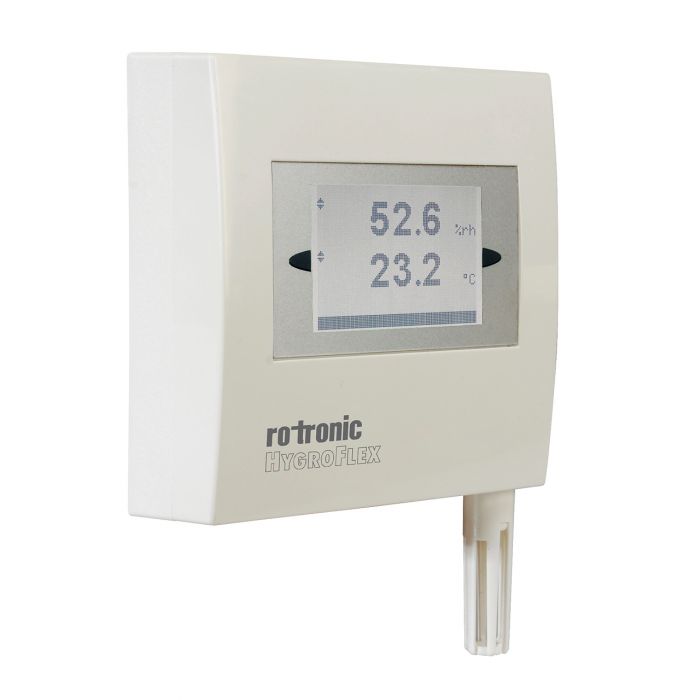

Преобразователи влажности Rotronic модификаций HF1 и HF3 представляют собой измерительные приборы настенного крепления, выполненные в пластиковом корпусе, включающие в себя преобразовательный блок с жёстко закреплённым в нижней части блока стержневым зондом относительной влажности и температуры. Преобразователи обеспечивают выдачу аналоговых выходных сигналов от 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 5 В, от 0 до 10 В.

Доступны несколько конструктивных исполнений преобразователей:

• Настенное исполнение Тип A (дисплей) и Тип W (без дисплея): стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
• Настенное исполнение Тип S (дисплей) и Тип L (без дисплея): сенсоры влажности и температуры расположены внутри корпуса. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма).

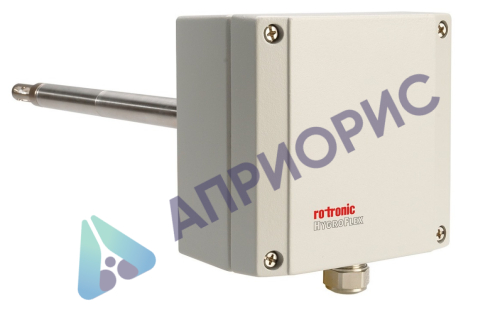

• Сквозь-стенное исполнение Тип B (дисплей) и Тип D (без дисплея): стержень зонда установлен на задней стенке корпуса и направлен назад. Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.
• Сквозь-стенное исполнение, с длиной стержня 300 мм, Тип E (дисплей) и Тип F (без дисплея): стержень зонда установлен на задней стенке корпуса и направлен назад. Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.

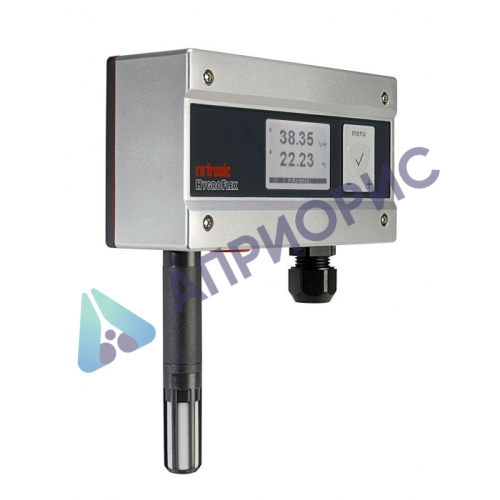

Преобразователь влажности Rotronic модификации HF4 представляет собой измерительный прибор настенного крепления, выполненный в пластиковом корпусе, включающий в себя преобразовательный блок с жёстко закреплённым в нижней части блока стержневым зондом относительной влажности и температуры. Преобразователь обеспечивает выдачу как аналоговых выходных сигналов от 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 5 В, от 0 до 10 В, так и цифровых выходных сигналов RS-485 / USB / LAN / WLAN / MODBUS (ASCII). Доступны несколько конструктивных исполнений преобразователя:

• Настенное исполнение: стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
• Сквозь-стенное исполнение: стержень зонда установлен на задней стенке корпуса и направлен назад Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.

Преобразователь влажности Rotronic модификации HF5 аналогичен модификации HF4, но имеет съёмный взаимозаменяемый зонд относительной влажности и температуры.

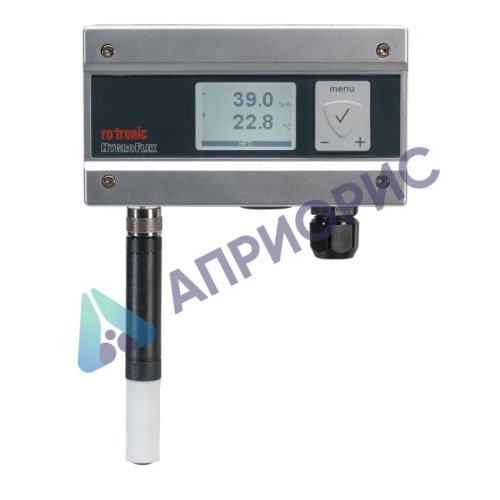

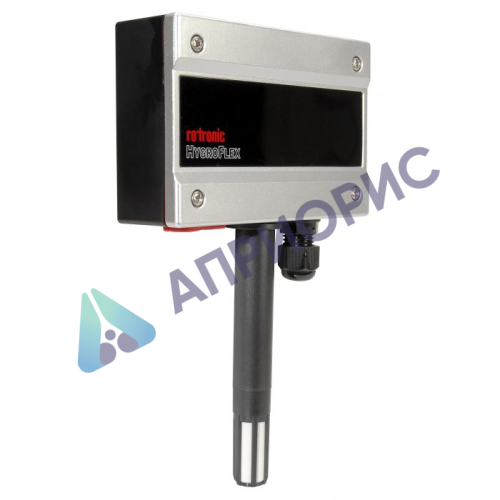

Преобразователь влажности ROTRONIC модификации HF7 представляет собой измерительный прибор, выполненный в стальном корпусе, включающий в себя преобразовательный блок с жёстко закреплённым в боковой части блока стальным стержневым зондом относительной влажности и температуры. Благодаря прочной конструкции, устойчивой к температурам до плюс 180 °С, преобразователь предназначен преимущественно для высокотемпературных измерительных задач. Доступны несколько конструктивных исполнений преобразователя:

• Настенное исполнение: стержень зонда установлен на нижней стенке корпуса и направлен вниз. Исполнение применяется при монтаже на внутреннюю стенку (внутри контролируемого объёма), либо при монтаже в горизонтальный воздуховод.
• Сквозь-стенное исполнение: стержень зонда установлен на задней стенке корпуса и направлен назад Исполнение применяется при монтаже на внешнюю стенку вне контролируемого объёма), либо при монтаже в вертикальный воздуховод.

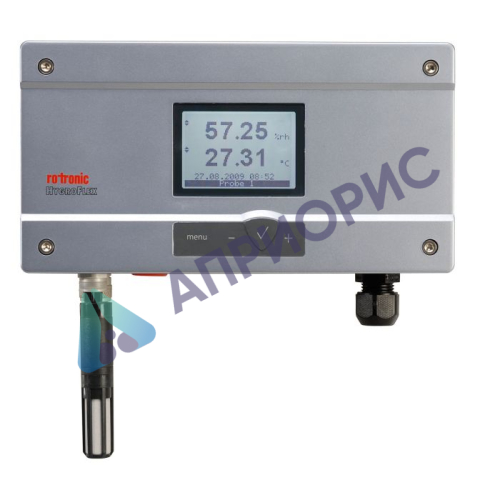

Преобразователь влажности Rotronic модификации HF8 аналогичен модификации HF5, но имеет два съёмных взаимозаменяемых зондов относительной влажности и температуры и четыре встроенных реле управления внешними устройствами.

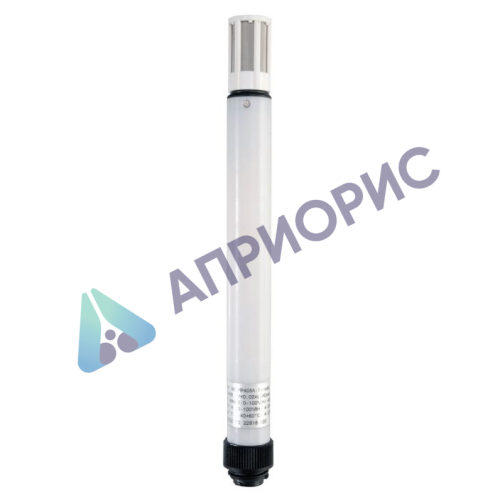

К преобразователям влажности Rotronic модификаций HF5 и HF8 подключаются зонды относительной влажности и температуры, имеющий различные конструктивные исполнения: HС2-S (015х83мм, в пластиковом корпусе черного цвета)

HС2-S3 (015х83мм, в пластиковом корпусе белого цвета)

HС2-S-HEATED (015х83мм, в пластиковом корпусе, с подогреваемым сенсором)

HС2-S-НН (015х83мм, в пластиковом корпусе, с сенсором, устойчивым к примесям Н2О2) HС2-SМ (015х83мм, в стальном корпусе)

НС2-С04 (04х57мм, в стальном корпусе, с удлинительным кабелем 2 метра)

HC2-C05 (05х51мм, в корпусе из латуни с никелевым покрытием, с удлинительным кабелем 2 метра)

HC2-IC1ХХ (015х 100мм, в корпусе из термостойкого пластика, где ХХ — длина удлинительного кабеля в метрах)

HC2-IM1XX (015х 120мм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

НС2-1М3ХХ (015х28Омм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

НС2-1М4ХХ (015х43Омм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

НС2-1М5ХХ (015х58Омм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

НС2-1Е1ХХ-М (1/2G х 120мм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

НС2-1Е3ХХ-М (1/2NPT х 120мм, в стальном корпусе, где ХХ — длина удлинительного кабеля в метрах)

HC2-IS25 (032х63мм, в стальном корпусе, с сеточным фильтром)

НС2-1Т25 (032х63мм, в стальном корпусе, с тефлоновым фильтром)

НС2-1Р25 (032х63мм, в стальном корпусе, с стальным пористым фильтром)

На зонды относительной влажности и температуры устанавливается фильтр для защиты сенсоров от механических повреждений и загрязнений, имеющий 3 различных конструктивных исполнения: SP-M15 (стальной сеточный фильтр), SP-S15 (стальной пористый фильтр), БР-Т15 (тефлоновый пористый фильтр);

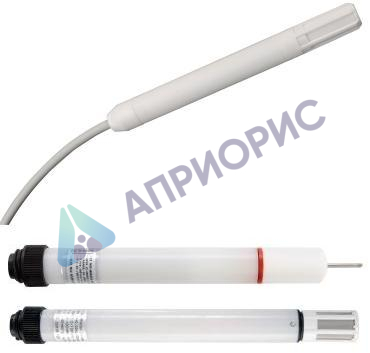

Преобразователь влажности Rotronic модификации HC2-S3C03 представляет собой стержневой зонд относительной влажности и температуры со встроенным удлинительным кабелем, устанавливаемый в метеорологический защитный кожух и предназначенный для монтажа на метеостанциях. Преобразователь имеет цифровые выходные сигналы UART и RS485, аналоговые выходные сигналы относительной влажности и температуры.

Преобразователь влажности Rotronic модификации HM4 аналогичен модификации HC2-S3C03, но имеет подогреваемую подложку сенсора влажности для исключения конденсации воды на сенсоре.

Преобразователь влажности Rotronic модификации MP100 аналогичен модификации HC2-S3C03, но имеет только аналоговые выходные сигналы относительной влажности и температуры от 0 до 1 В. Преобразователь влажности Rotronic модификации MP400 аналогичен модификации HC2-S3C03, но имеет только аналоговые выходные сигналы относительной влажности и температуры от 0 до 20 мА и от 4 до 20 мА.

Внешний вид, место пломбировки корпуса преобразователей от несанкционированного доступа и место нанесения знака поверки показаны на рисунках 1-9 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

Программное обеспечение

Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 имеют встроенное программное обеспечение (ПО) зондов влажности и температуры и измерительных блоков. ПО измерительных блоков обеспечивает следующие основные функции:

• обработку и передачу измерительной информации от зондов;
• отображение результатов измерений и служебной информации на встроенном дисплее;
• формирование аналоговых и цифровых выходных сигналов;
• самодиагностику аппаратной части измерительного преобразователя.

ПО зондов влажности и температуры выполняет следующие функции:

• обработку и передачу измерительной информации от сенсоров;
• формирование выходного аналогового и цифрового сигнала для передачи в измерительный блок;

Преобразователи влажности Rotronic модификаций HF1, HF3, HF4, HF5, HF7, HF8, HC2-S3C03, HM4, MP100, MP400 могут работать с автономным ПО HW4.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик преобразователей.

Преобразователи имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений.

Уровень защиты — средний по Р 50.2.077-2014.

Идентификационные данные ПО
