Назначение: для измерения относительной влажности и температуры неагрессивных газовых сред с возможностью вычислений и вывода температуры точки росы, абсолютной влажности, отношения смеси, температуры влажного термометра, энтальпии и парциального давления водяного пара.

Поверка преобразователей влажности и температуры измерительных 90.7021, 90.7023

Термогигрометры представляют собой малогабаритные, автоматические, цифровые, многофункциональные приборы непрерывного действия с возможностью накопления результатов измерений, отображения измеряемых параметров на жидкокристаллическом индикаторе (дисплее подключаемого ПК) и построения графика текущего процесса и истории измерений за последний год.

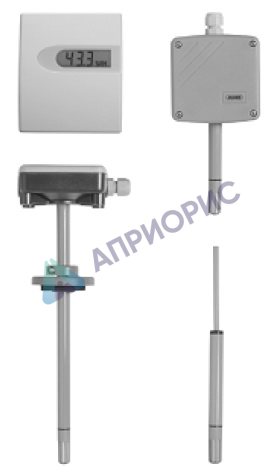

Термогигрометры модели 90.7021 имеют следующие исполнения:

• 90.7021/11 — термогигрометр комнатного исполнения;
• 90.7021/12 — термогигрометр настенный/настольный с индикатором;
• 90.7021/20 — термогигрометр настенного исполнения, версия А;
• 90.7021/21 — термогигрометр настенного исполнения, версия В;
• 90.7021/30 — термогигрометр канального исполнения, версия А;
• 90.7021/31 — термогигрометр канального исполнения, версия В;
• 90 7021/40 — термогигрометры стержневого исполнения.

Термогигрометры модели 90.7023 имеют следующие исполнения:

• 907023/331 — термогигрометр для настенного монтажа;
• 907023/333 — термогигрометр для каналов и труднодоступных мест;
• 907023/334 — термогигрометр для применений в условиях высоких давлений/вакуума,
• 907023/335 — термогигрометр для высоких температур;
• 907023/337A — термогигрометр с паронепроницаемым датчиком;
• 907023/337B — термогигрометр с нагреваемым датчиком для зон с высокой влажностью;
• 907023/338 — термогигрометр для напорных магистралей и барокамер.

Термогигрометры серии 90 имеют сенсоры влажности резистивного или емкостного типа, платиновые сенсоры температуры Pt100/Pt1000, различаются конструктивными исполнениями измерительных зондов и преобразовательных блоков, отличаются наличием дисплея, а также типами аналоговых выходных сигналов.

Термогигрометры моделей 90.7021 состоят из преобразовательного блока с подключенным непосредственно или через удлинительный кабель измерительным зондом влажности и температуры. Термогигрометры имеют аналоговые выходы сигналов влажности и температуры 4…20 мА, 0…1 В, 0…5 В, 0…10 В.

Термогигрометры моделей 90.7023 состоят из микропроцессорного преобразовательного блока, к которому могут быть подключены непосредственно (исполнение 90.7023/331) или через удлинительный кабель длиной 2 м, 5 м или 10 м измерительные зонды влажности и температуры различных исполнений (с резьбовым соединением и без него, с монтажным фланцем). На лицевой панели преобразовательного блока установлен ЖК дисплей, разъем для подключения питания и выводы аналоговых выходных сигналов. Термогигрометры имеют аналоговые выходы сигналов влажности и температуры 0.. .20 мА и 4.. .20 мА.

Питание термогигрометров может осуществляться от внешнего источника постоянного тока или через специальный преобразователь от сети переменного тока.

В состав преобразовательного блока входит встроенный микропроцессорный контроллер, обеспечивающий работу всего прибора. Контроллер обеспечивает формирование стандартных выходных сигналов в виде напряжения или постоянного тока для передачи на вторичные регистрирующие приборы. Для цифровой коммуникации имеются интерфейсы RS232 / RS485 и релейные выходы.

На передней панели преобразовательного блока может быть установлен жидкокристаллический дисплей с подсветкой.

Измерительный зонд имеет сенсоры влажности типа HUMICAP 180R (для общих исполнений), HUMICAP 180RC (при нагреваемом зонде), HUMICAP 180L2 (для высоких концентраций химических веществ), выполненные по специальной емкостной полимерной технологии, обеспечивающие долговременную стабильность, нечувствительность к пыли и большинству химикатов. В качестве сенсора температуры используется платиновый термопреобразователь сопротивления Pt100.

Взаимодействие оператора с термогигрометром осуществляется с помощью экранного меню и кнопочной клавиатуры.

Программное обеспечение

Программное обеспечение (далее — ПО) термогигрометра является встроенным ПО микропроцессора и представляет собой метрологически значимую часть. Защита ПО осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.

Конструкция термогигрометра не предполагает возможности считывания или изменения метрологически значимого ПО. При включении термогигрометра можно получить данные об идентификационном наименовании и версии ПО. При вскрытии корпуса невозможно получить информацию о цифровом идентификаторе ПО. Уровень защиты ПО от преднамеренных и непреднамеренных изменений — «С», в соответствии с МИ 3286-2010.
