Поверка преобразователей термоэлектрических ТХА 001, ТХА 002, ТХК 002
Поверка преобразователей осуществляется в соответствии с методикой поверки, изложенной в разделе 3.4 РГАЖ 0.282.002.01 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИМС», 18 июня 2013г. Основные средства поверки:
- преобразователи термоэлектрические платинородий-платиновый ТППО-1000 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;
- вольтметр универсальный цифровой В7-78, ПГ ±0,0015 %;
- термостаты жидкостные типов «ТЕРМОТЕСТ-100», «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур от минус 30 до плюс 300 °С;
- калибраторы температуры типов КТ-2, КТ-3, диапазон воспроизводимых температур от плюс 40 до плюс 1100 °С;
- печь малоинерционная горизонтальная трубчатая МТП-2МР, диапазон воспроизводимых температур от плюс 300 до плюс 1100 °С.
Сведения о методах измерений
- приведены в соответствующих разделах Руководства по эксплуатации РГАЖ 0.282.002.01 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА 001, ТХА 002, ТХК 002
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики.
- ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
- ТУ РГАЖ 0.282.002.01 ТУ Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения температуры газообразных и жидких неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру преобразователей, поверхностей подшипников и твердых тел.
Поверка преобразователей термоэлектрических ТХА 001, ТХА 002, ТХК 002
Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Преобразователи ТХА 001 имеют модели ТХА 001, …, ТХА 001.11, которые отличаются друг от друга по виду взрывозащиты, по диапазону измеряемых температур, по наличию или отсутствию головки, по типу рабочего спая, по диаметру защитной арматуры, по виду установочного устройства. Модели преобразователей имеют исполнения, отличающиеся друг от друга по типу рабочего спая, по длине погружаемой части защитной арматуры, по длине соединительного кабеля (для моделей без головки).
Преобразователи ТХА 002, ТХК 002 имеют модели для измерений температуры поверхностным и погружным способом.
Погружаемые преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002, ., ТХА 002.17, ТХА 002.40, …, ТХА 002.43, ТХА 002.50, …, ТХА 002.59, ТХА 002.65К, ТХА 002.80, …, ТХА 002.99, ТХК 002, …, ТХК 002.03, ТХК 002.08, ТХК 002.09, ТХК 002.40, ТХК 002.42, ТХК 002.50, …, ТХК.002.59, ТХК 002.80, …, ТХК 002.99, которые отличаются друг от друга по виду взрывозащиты, по диапазону измеряемых температур, по типу материала термопар, по типу рабочего спая, по наличию или отсутствию головки, по количеству термопар, по диаметру защитной арматуры, по виду установочного устройства. Модели преобразователей имеют исполнения, отличающиеся друг от друга по длине и диаметру погружаемой части защитной арматуры, по конструкции и материалу головки, по длине соединительного кабеля (для моделей без головки).
Поверхностные преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002. П, ТХК 002.П, которые отличаются друг от друга по виду взрывозащиты, по типу материала термопар, по типу рабочего спая, по количеству термопар, по типу клеммной головки.
Преобразователи изготавливают в общепромышленном исполнении (далее по тексту — ТХА 001-Оп, ТХА 002-Оп, ТХК 002-Оп) и с видами взрывозащиты по ТР ТС 012/2011 «Искробезопасная электрическая цепь» (далее по тексту — ТХА 001-Exi, ТХА 002-Exi, ТХК 002-Exi) и «Взрывонепроницаемая оболочка» (далее по тексту -ТХА 001-Exd, ТХА 002-Exd, ТХК 002-Exd).

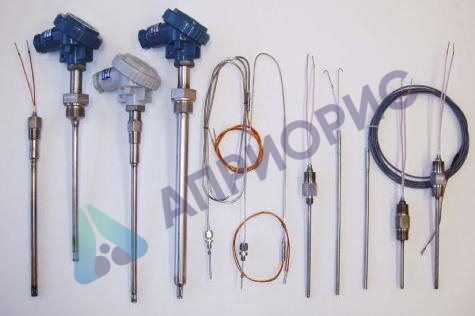

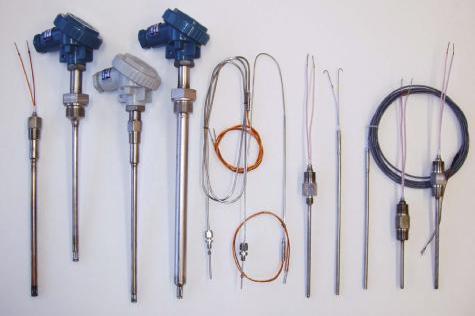

Преобразователи состоят из одного или двух чувствительных элементов (термопары), защитной арматуры, головки или соединительного кабеля.
Термопары преобразователей изготавливают из термопарного кабеля КТМС ХА, КТМС ХК по ТУ 16-505.757 диаметром от 1,5 мм до 6,0 мм (или аналогичного ему импортного производства).
Защитную арматуру преобразователей изготавливают из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т по ГОСТ 5632-72 или жаропрочной стали 15Х25Т (или 20Х23Н18, или ХН50МВКТЮР-И, или ХН75МБТЮ) по ГОСТ 5632-72.
Головки преобразователей изготавливают из прессматериала АГ-4В, термостойкого фенопласта по ГОСТ 20437, поликарбоната или алюминиевых сплавов АК-12 по ГОСТ 1583, или UNI 4514G-AISI13, или АК-11 PN-EN 1706.
Соединительные кабели преобразователей изготавливают из многожильных или одножильных хромелевых и алюмелевых (или копелевых) проводов в термостойкой изоляции или из термопарного кабеля. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо высокотемпературными разъемами.
Установочное устройство (узел крепления) преобразователей состоит либо из накидной гайки под спецключ или ключ S13 с резьбой М8х1, М12х1,5, либо из подвижного штуцера М16х1,5, М20х1,5 (подпружиненного или нет) или М27х2 и приварного уплотнительного кольца, либо из неподвижного штуцера с резьбой М27х2, М33х2, К1/2″, либо из неподвижного фланца, либо из передвижного штуцера с резьбой М20х1,5 или М27х2.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка преобразователей осуществляется в соответствии с методикой поверки, изложенной в разделе 3.4 РГАЖ 0.282.002.01 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИМС», 18 июня 2013г. Основные средства поверки:
- преобразователи термоэлектрические платинородий-платиновый ТППО-1000 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;
- вольтметр универсальный цифровой В7-78, ПГ ±0,0015 %;
- термостаты жидкостные типов «ТЕРМОТЕСТ-100», «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур от минус 30 до плюс 300 °С;
- калибраторы температуры типов КТ-2, КТ-3, диапазон воспроизводимых температур от плюс 40 до плюс 1100 °С;
- печь малоинерционная горизонтальная трубчатая МТП-2МР, диапазон воспроизводимых температур от плюс 300 до плюс 1100 °С.
Сведения о методах измерений
- приведены в соответствующих разделах Руководства по эксплуатации РГАЖ 0.282.002.01 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА 001, ТХА 002, ТХК 002
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики.
- ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
- ТУ РГАЖ 0.282.002.01 ТУ Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
