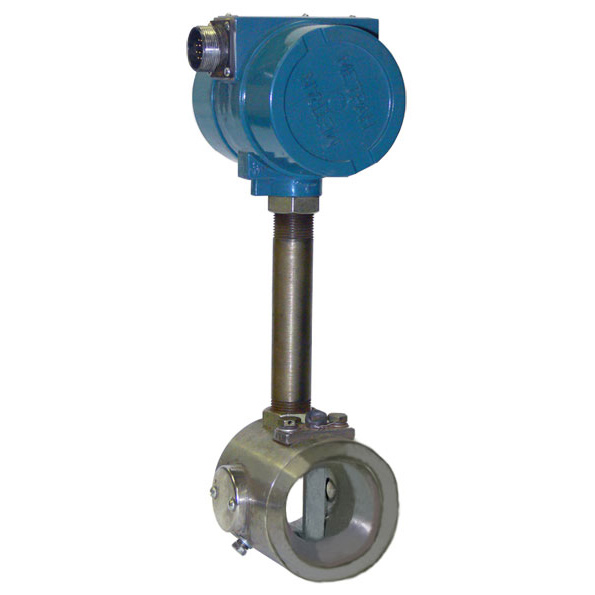

Поверка преобразователей расхода вихреакустических Метран-300ПР
Поверка преобразователя производится в соответствии с разделом «Поверка» руководства по эксплуатации СПГК.407131.026 РЭ, согласованным ФГУ «Челябинский ЦСМ», 2009 г.
При поверке используются средства измерения, перечень которых приведен ниже:
- частотомер Ч3-64, ДЛи 2.721.006ТУ;
- генератор импульсов Г5-75, 3.269.092 ТО;
- источник питания Б5-48, ТУ 3.233.219;
- имитатор расхода «Метран-550ИР» ТУ 4213-031-12580824-99;
- термометр лабораторный ТЛ-4, ТУ 4321-005-72002039-2004;
- гигрометр психрометрический ВИТ-2, ТУ 25-11-645-84; барометр-анероид БАММ-1, ТУ 25-11,1513-79;
- осциллограф С 1 — 117/1, ТГ 2.044.016 ТУ;
- микрометры рычажные 0 — 25 и 25 — 50, ТУ2-034-227-87;
- IBM совместимый персональный компьютер класса Pentium, операционная система и выше;
- магазин сопротивлений Р4831, ТУ 25-04-3919-89;
- секундомер электронный с таймерным выходом СТЦ -1, ТУ 25-07.1353-77;
- комплексная проливная установка КПУ-400-ЧМ, ЧЕЛ99.00.ООРЭ;
- преобразователь интерфейсов 1.)8В/Е8485 АОАМ-4561;
- программа НАТ-Мазег, СПГК.5186.000.01 ДМ;
- программа Modbus-Master, СПГК.5222.000.01 ДМ;
- HART-модем Метран-681, ТУ 4218-041-12580824. Примечание — Допускается применение других средств измерений с аналогичными метрологическими характеристиками.
Межповерочный интервал — четыре года.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
- ТУ 421 З-026-12580824-96. Преобразователь расхода вихреакустический Метран-ЗООПРа Технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для технологического и коммерческого учета расхода и объема воды и водных растворов в заполненных трубопроводах в системах водо — и теплоснабжения как в составе теплосчетчиков или счетчиков-расходомеров, так и автономно.
Поверка преобразователей расхода вихреакустических Метран-300ПР
Принцип работы преобразователя Метран-ЗООПР основан на ультразвуковом детектировании вихрей, образующихся в потоке жидкости при обтекании ею трапецеидальной призмы (тело обтекания), расположенной поперек потока.
Преобразователь содержит призму трапецеидальной формы, пьезоэлементы излучатели, пьезоэлементы — приемники, генератор, фазовый детектор, адаптивный фильтр и блок формирования основного импульсного выходного сигнала.
При обтекании трапецеидальной призмы потоком жидкости за ней образуется вихревая дорожка, частота следования вихрей в которой с высокой точностью пропорциональна расходу.
За телом обтекания в корпусе проточной части расположены диаметрально противоположно друг другу пьезоэлементы. На пьезоэлемент — излучатель от генератора подается переменное напряжение, которое преобразуется в ультразвуковые колебания. Пройдя через поток, эти колебания в результате взаимодействия с вихрями оказываются модулированными по фазе. На пьезоэлементе — приемнике ультразвуковые колебания преобразуются в электрические и подаются на фазовый детектор.
На выходе фазового детектора образуется напряжение, которое по частоте и амплитуде соответствует интенсивности и частоте следования вихрей. В связи с тем, что частота следования вихрей пропорциональна расходу, она является мерок расхода.
Для фильтрации паразитных составляющих (вибрация трубопровода, пульсации давления) сигнал с фазового детектора подается на цифровой адаптивный фильтр, выполненный на базе микроконтроллера. Помимо фильтрации микроконтроллер выполняет функции вычисления расхода и формирования набора выходных сигналов.
Выходными сигналами преобразователя являются:
- импульсы с частотой пропорциональной расходу;
- токовый сигнал 4 — 20 мА (20 -4 мА);
- цифровой сигнал на базе НАRТ протокола в стандарте Ве11-202;
- цифровой сигнал на базе протокола МодВив ЕТ11 в стандарте ЕВА RS — 485.
Кроме того, преобразователь может быть снабжен индикатором, индицирующим накопленный объем, расход и время наработки. Наличие или отсутствие индикатора, а также типы выходных сигналов определяются при заказе.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка преобразователя производится в соответствии с разделом «Поверка» руководства по эксплуатации СПГК.407131.026 РЭ, согласованным ФГУ «Челябинский ЦСМ», 2009 г.
При поверке используются средства измерения, перечень которых приведен ниже:
- частотомер Ч3-64, ДЛи 2.721.006ТУ;
- генератор импульсов Г5-75, 3.269.092 ТО;
- источник питания Б5-48, ТУ 3.233.219;
- имитатор расхода «Метран-550ИР» ТУ 4213-031-12580824-99;
- термометр лабораторный ТЛ-4, ТУ 4321-005-72002039-2004;
- гигрометр психрометрический ВИТ-2, ТУ 25-11-645-84; барометр-анероид БАММ-1, ТУ 25-11,1513-79;
- осциллограф С 1 — 117/1, ТГ 2.044.016 ТУ;
- микрометры рычажные 0 — 25 и 25 — 50, ТУ2-034-227-87;
- IBM совместимый персональный компьютер класса Pentium, операционная система и выше;
- магазин сопротивлений Р4831, ТУ 25-04-3919-89;
- секундомер электронный с таймерным выходом СТЦ -1, ТУ 25-07.1353-77;
- комплексная проливная установка КПУ-400-ЧМ, ЧЕЛ99.00.ООРЭ;
- преобразователь интерфейсов 1.)8В/Е8485 АОАМ-4561;
- программа НАТ-Мазег, СПГК.5186.000.01 ДМ;
- программа Modbus-Master, СПГК.5222.000.01 ДМ;
- HART-модем Метран-681, ТУ 4218-041-12580824. Примечание — Допускается применение других средств измерений с аналогичными метрологическими характеристиками.
Межповерочный интервал — четыре года.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
- ТУ 421 З-026-12580824-96. Преобразователь расхода вихреакустический Метран-ЗООПРа Технические условия.
