Поверка преобразователей линейных перемещений BTL5, BTL6, BTL7

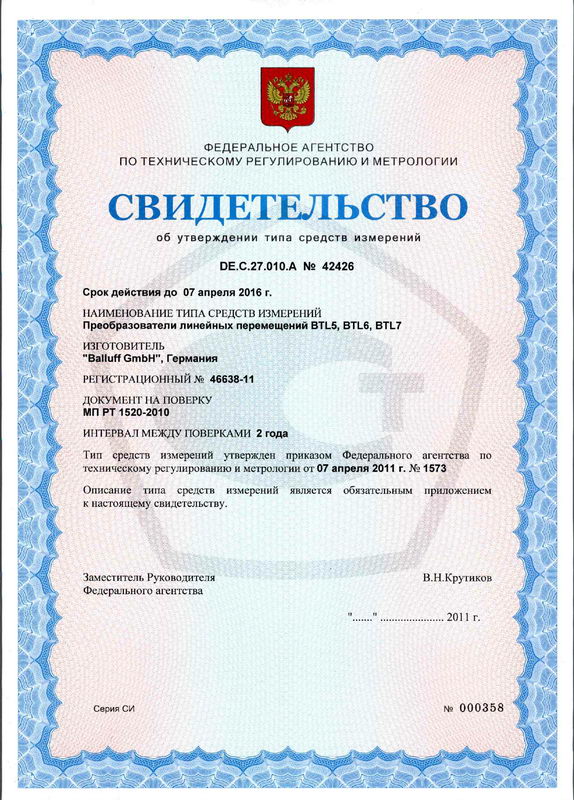

Поверка осуществляется по документу МП РТ 1520-2010 «Преобразователи линейных перемещений BTL5, BTL6, BTL7. Методика поверки», утвержденному в ФГУ «РОСТЕСТ- Москва» 14 апреля 2010 г.
Основными средствами поверки являются:
- лазерный измеритель перемещений с погрешностью измерений ± 1 мкм/м,
- плоскопараллельные концевые меры длины 4-го разряда.
Сведения о методиках (методах) измерений
- В соответствии с Руководством по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений BTL5, BTL6, BTL7
- МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 … 50 м и длин волн в диапазоне 0,2 … 50 мкм.
- Техническая документация фирмы «Balluff GmbH» (Германия).
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

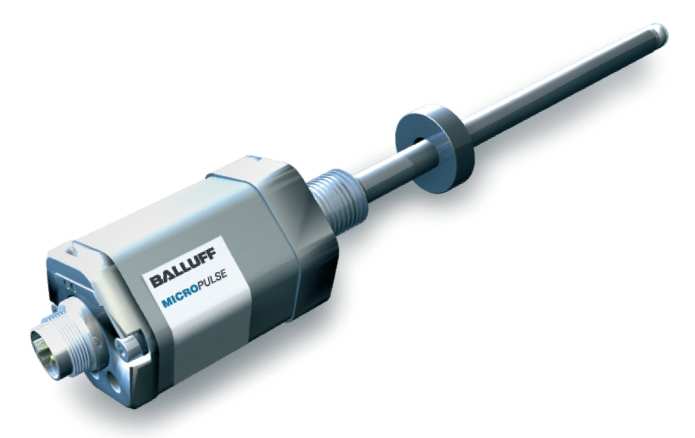

Назначение: для измерений линейных перемещений различных объектов и деталей машин.
Принцип действия преобразователей основан на магнитострикционном эффекте. Измерительный элемент – волновод в виде трубки. Изготовлен из специального железоникелевого сплава, имеет наружный диаметр 0,7 мм и внутренний – 0,5 мм. Внутри волновода по всей его длине проходит медный проводник. Короткий импульс тока возбуждения генерирует магнитное поле, которое вращается вокруг волновода. В измеряемой точке установлен постоянный магнит (датчик положения), чьи линии направлены под прямым углом к магнитному полю волновода. В месте пересечения магнитных полей возникает магнитострикционный эффект, вызывающий эластичную деформацию волновода , порождающую механическую волну (далее волна), распространяющуюся в обе стороны волновода. Волна, достигающая одного конца волновода, подавляется, а на другом конце преобразуется в электрический сигнал. Время прохождения волны от точки ее возникновения до конца волновода прямо пропорционально расстоянию между постоянным магнитом (датчиком положения) и концом волновода.
Конструктивно преобразователи делятся по исполнению корпуса:
- стержневой тип корпуса (далее стержневой тип),
- профильный тип корпуса (далее профильный тип).
Преобразователь закрепляется на неподвижную поверхность. При помощи разъема с кабелем преобразователь подключается к устройству съема информации. Датчик положения, задающий точку отсчета, вставляется либо в направляющую профиля преобразователя, либо крепится на контролируемый объект так, чтобы в процессе работы он перемещался вдоль профиля преобразователя. Для более удобного крепления датчика положения с шарнирной головкой к контролируемому объекту используется штанга.
Датчики положения поставляются согласно заказу, как по типоразмеру, так и по их количеству. Для одного преобразователя может быть установлено несколько датчиков положения. Электрический сигнал поступает в устройство съема информации и дальнейшей ее обработки с помощью интерфейсов различного типа, зависящих от блока управления, обрабатывающего эти сигналы. Электрическое соединение между преобразователем, блоком управления и источником питания выполняется с помощью кабеля, подключаемого посредством штекерных соединений.
Преобразователи изготавливаются для конкретного интерфейса, в том числе для:
- аналоговых интерфейсов по току или напряжению, цифровых интерфейсов SSI, CANopen, DeviceNet, Profibus-DP, VARAN, абсолютный квадратурный.
Преобразователи, имеющие в маркировке знак EX, выпускаются во взрывобезопасном исполнении.
Поверка осуществляется по документу МП РТ 1520-2010 «Преобразователи линейных перемещений BTL5, BTL6, BTL7. Методика поверки», утвержденному в ФГУ «РОСТЕСТ- Москва» 14 апреля 2010 г.
Основными средствами поверки являются:
- лазерный измеритель перемещений с погрешностью измерений ± 1 мкм/м,
- плоскопараллельные концевые меры длины 4-го разряда.
Сведения о методиках (методах) измерений
- В соответствии с Руководством по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений BTL5, BTL6, BTL7
- МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 … 50 м и длин волн в диапазоне 0,2 … 50 мкм.
- Техническая документация фирмы «Balluff GmbH» (Германия).
