Поверка преобразователей измерительных ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A
Поверка осуществляется в соответствии с документом 651-14-09 МП «Инструкция. Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8485D-033, 8487D, Q8486D, R8486D, V8486A, W8486A. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
- анализатор цепей векторный N5227A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;
- анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г) дБ, в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г) дБ, в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г) дБ, где Г — измеренное значение модуля коэффициента отражения;
- набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с коаксиальным соединителем N-типа, 85052В — с коаксиальным соединителем типа IX (тракт 3,5 мм), 85056А — с коаксиальным соединителем типа I (тракт 2,4 мм), 85058В -с коаксиальным соединителем 1,85 мм (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;
- измеритель КСВН панорамный Р2-69 (рег. № 7640-80) в комплекте с переходом с сечения волноводного тракта 16*8 на волноводный тракт WR-15: диапазон частот от 53,57 ГГц до 78,33 ГГц, погрешность измерений КСВН ± (5K + 5) %;
- измеритель комплексных коэффициентов передачи и отражения «0БЗ0Р-304» (рег. № 37556-08) в комплектности для работы в коаксиальном тракте с волновым сопротивлением 75 ОМ, соединитель N-типа: диапазон рабочих частот от 0,3 до 3200 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 0,8 дБ;
- рабочий эталон (установка высшей точности) единиц комплексных коэффициентов передачи и отражения в диапазоне частот от 10 МГц до 50 ГГц и от 75 ГГц до 170 ГГц (рег. № 37151-08);
- вольтметр переменного тока ВК3-78 (рег. № 34920-07): диапазон частот от 10 кГц до 1,5 ГГц, диапазон измерений значения напряжения от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,2 + 0,08 • ипредел/ иизм), где иизм — измеренное значение напряжения, ипредел — верхнее значение поддиапазона измерений;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
- генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 67,5 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;
- генератор сигналов Г4-186 (рег. № 12654-91): диапазон частот от 67,5 до 78,33 ГГц;
- генератор сигналов Г4-183 (рег. № 35328-07): диапазон частот от 78,33 до 110 ГГц;
- ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона в диапазоне частот от 0,03 до 18 ГГц (рег. № 7058-79) пределы относительной погрешности аттестации по коэффициенту калибровки ± 2%;
- ваттметр поглощаемой мощности М3-22А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 18 до 50 ГГц (рег. № 2858-72): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
- ваттметр поглощаемой мощности М3-10А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 50 до 78,33 ГГц (рег. № 8292-81): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
- ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 1,5 % в диапазоне измерений от 1 до 30 мВт; ± 2,5 % в диапазоне измерений от 0,1 до 1 мВт и от 30 до 100 мВт;
- прибор для поверки ваттметров М1-25/1, М1-25/2 (рег. № 8941-82): диапазоны частот от 37,5 до 53,57 ГГц и от 53,57 до 78,33 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 2 %;
- калибратор мощности образцовый Н7-1/1 (рег. № 12929-91): диапазон частот от 78,33 до 118,1 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± (2,5.4) %;
- блок измерительный ваттметра N1913A;
- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный АП — 20 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 78,33 до 110 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный АП — 21 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 53,57 до 78,33 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный ДЗ — 38, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 37,5 до 53,57 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %.
Сведения о методах измерений
- Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A
- ГОСТ 13317 — 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
- Техническая документация фирмы — изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

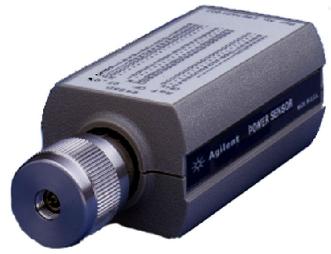

Назначение: для измерений средней мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными.
Поверка преобразователей измерительных ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A
Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов в напряжение постоянного тока на диодном или термоэлектрическом (на основе термопары) преобразователе. Выходной сигнал преобразуется в двухполярное импульсное напряжение частотой 220 Гц, при помощи усилителя-модулятора, далее через оконечный усилитель и кабель соединительный подается на вход блока измерительного. Коэффициент усиления усилителя корректируется встроенным в преобразователь датчиком температуры.
Конструктивно преобразователи измерительные 8481D представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса преобразователя измерительного расположен коаксиальный соединитель, на задней — разъем для подключения кабеля обмена измерительной информацией с блоком измерительным. Волновое сопротивление коаксиального тракта 50 Ом, соединитель N типа. На боковой стенке расположена наклейка с нанесенными на ней типографским способом типовыми значениями коэффициента калибровки, предназначенными для уточнения результатов измерений. Внутри корпуса установлен СВЧ модуль с установленным в нем чувствительным элементом (СВЧ диодом или термопарой) и печатная плата с усилителем-модулятором, датчиком температуры окружающего воздуха на основе термистора и вспомогательными электронными устройствами.
Преобразователи измерительные 8483A отличаются значением волнового сопротивления коаксиального тракта преобразователя (75 Ом).
Преобразователи измерительные 8485D, 8487D отличаются типом коаксиального тракта передачи энергии к чувствительному элементу и типом соединителя.
Преобразователи измерительные Q8486D, R8486D, V8486A, W8486A отличаются видом тракта передачи энергии к чувствительному элементу (прямоугольный волновод) СВЧ соединителя, и наличием дополнительного калибровочного входа с коаксиальным соединителем N-типа. Дополнительный калибровочный вход предназначен для подключения преобразователя к калибратору измерительного блока ваттметра и проведения калибровки волноводного преобразователя на частоте 50 МГц.
Преобразователь измерительный V8486A опция Н02 имеет диапазон измеряемых значений мощности от минус 60 до 20, дБ относительно 1 мВт
Преобразователи измерительные совместимы с блоками измерительными ваттметров поглощаемой мощности N1913A, N1914A.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с документом 651-14-09 МП «Инструкция. Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8485D-033, 8487D, Q8486D, R8486D, V8486A, W8486A. Методика поверки», утвержденным первым заместителем генерального директора — заместителем по научной работе ФГУП «ВНИИФТРИ» в январе 2014 г.
Основные средства поверки:
- анализатор цепей векторный N5227A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 67,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ± 0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 67,5 ГГц ± 0,045;
- анализатор электрических цепей векторный Е5071С с опциями 280 или 480 (рег. № 45992-10): диапазон рабочих частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот от 9 кГц до 10 МГц ± (0,004 + 0,015 • Г) дБ, в диапазоне частот от 10 МГц до 3 ГГц ± (0,006 + 0,016 • Г) дБ, в диапазоне частот от 3 до 6 ГГц ± (0,010 + 0,025 • Г) дБ, в диапазоне частот от 6 до 8,5 ГГц ± (0,014 + 0,03 • Г) дБ, где Г — измеренное значение модуля коэффициента отражения;
- набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с коаксиальным соединителем N-типа, 85052В — с коаксиальным соединителем типа IX (тракт 3,5 мм), 85056А — с коаксиальным соединителем типа I (тракт 2,4 мм), 85058В -с коаксиальным соединителем 1,85 мм (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от 0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°;
- измеритель КСВН панорамный Р2-69 (рег. № 7640-80) в комплекте с переходом с сечения волноводного тракта 16*8 на волноводный тракт WR-15: диапазон частот от 53,57 ГГц до 78,33 ГГц, погрешность измерений КСВН ± (5K + 5) %;
- измеритель комплексных коэффициентов передачи и отражения «0БЗ0Р-304» (рег. № 37556-08) в комплектности для работы в коаксиальном тракте с волновым сопротивлением 75 ОМ, соединитель N-типа: диапазон рабочих частот от 0,3 до 3200 МГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения ± 0,8 дБ;
- рабочий эталон (установка высшей точности) единиц комплексных коэффициентов передачи и отражения в диапазоне частот от 10 МГц до 50 ГГц и от 75 ГГц до 170 ГГц (рег. № 37151-08);
- вольтметр переменного тока ВК3-78 (рег. № 34920-07): диапазон частот от 10 кГц до 1,5 ГГц, диапазон измерений значения напряжения от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности измерений ± (0,2 + 0,08 • ипредел/ иизм), где иизм — измеренное значение напряжения, ипредел — верхнее значение поддиапазона измерений;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
- генератор сигналов произвольной формы 33250А (рег. № 26209-03): диапазон рабочих частот от 1 мкГц до 80 МГц, диапазон установки размаха напряжения выходного сигнала на нагрузке 50 Ом от 10 мВ до 10 В, пределы допускаемой абсолютной погрешности установки размаха напряжения ± (0,01 • иР + 1 мВ), пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 1 • 10-6;
- генератор сигналов E8257D (рег. № 36797-08): диапазон частот от 250 кГц до 67,5 ГГц, пределы допускаемой относительной погрешности частоты опорного генератора (за 1 год): ± 3 • 10 , шаг установки частоты 0,001 Гц, пределы установки мощности выходного сигнала от минус 135 до 12 дБ относительно 1 мВт, пределы абсолютной погрешности установки мощности выходного сигнала ± 1 дБ при мощностях выходного сигнала более минус 70 дБ относительно 1 мВт;
- генератор сигналов Г4-186 (рег. № 12654-91): диапазон частот от 67,5 до 78,33 ГГц;
- генератор сигналов Г4-183 (рег. № 35328-07): диапазон частот от 78,33 до 110 ГГц;
- ваттметр поглощаемой мощности М3-54, аттестованный в качестве рабочего эталона в диапазоне частот от 0,03 до 18 ГГц (рег. № 7058-79) пределы относительной погрешности аттестации по коэффициенту калибровки ± 2%;
- ваттметр поглощаемой мощности М3-22А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 18 до 50 ГГц (рег. № 2858-72): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
- ваттметр поглощаемой мощности М3-10А, с преобразователями измерительными аттестованными в качестве рабочего эталона в диапазоне частот от 50 до 78,33 ГГц (рег. № 8292-81): пределы относительной погрешности аттестации по коэффициенту калибровки ± 3 %;
- ваттметр образцовый проходной падающей мощности М1-11Б (рег. № 12350-90): диапазон частот от 25,86 до 37,5 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 1,5 % в диапазоне измерений от 1 до 30 мВт; ± 2,5 % в диапазоне измерений от 0,1 до 1 мВт и от 30 до 100 мВт;
- прибор для поверки ваттметров М1-25/1, М1-25/2 (рег. № 8941-82): диапазоны частот от 37,5 до 53,57 ГГц и от 53,57 до 78,33 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± 2 %;
- калибратор мощности образцовый Н7-1/1 (рег. № 12929-91): диапазон частот от 78,33 до 118,1 ГГц, диапазон измеряемых значений мощности от 1 10-4 до 0,1 Вт, погрешность измерений мощности ± (2,5.4) %;
- блок измерительный ваттметра N1913A;
- комплект аттенюаторов ступенчатых 8494В и 8496В, аттестованный в качестве рабочего эталона коэффициента ослабления, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный АП — 20 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 78,33 до 110 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный АП — 21 М, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 53,57 до 78,33 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %;
- аттенюатор поляризационный ДЗ — 38, аттестованный в качестве рабочего эталона коэффициента ослабления, диапазон рабочих частот от 37,5 до 53,57 ГГц, пределы относительной погрешности аттестации по разностному ослаблению ± 1,5 %.
Сведения о методах измерений
- Преобразователи измерительные ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ваттметров поглощаемой мощности 8481D, 8483A, 8485D, 8487D, Q8486D, R8486D, V8486A, W8486A
- ГОСТ 13317 — 89 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.
- Техническая документация фирмы — изготовителя.
