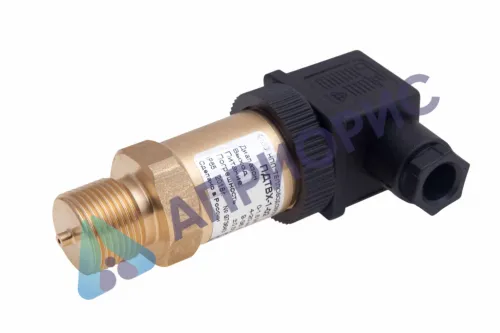

Поверка преобразователей давления избыточного ПДТВХ-1
Поверка приборов производится в соответствии с МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал -2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ЮТЛИ 406 233.000 ТУ «Преобразователи избыточного давления ПДТВХ-1. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения избыточного давления неагрессивных сред в системах сбора данных, контроля и регулирования параметров, для непрерывного преобразования значения измеряемого параметра — избыточного давления в унифицированный выходной сигнал, для применения в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности или городского хозяйства. Измеряемая среда — газ, жидкость или пар.
Заменен в 2008 г. на 26038-08
Поверка преобразователей давления избыточного ПДТВХ-1

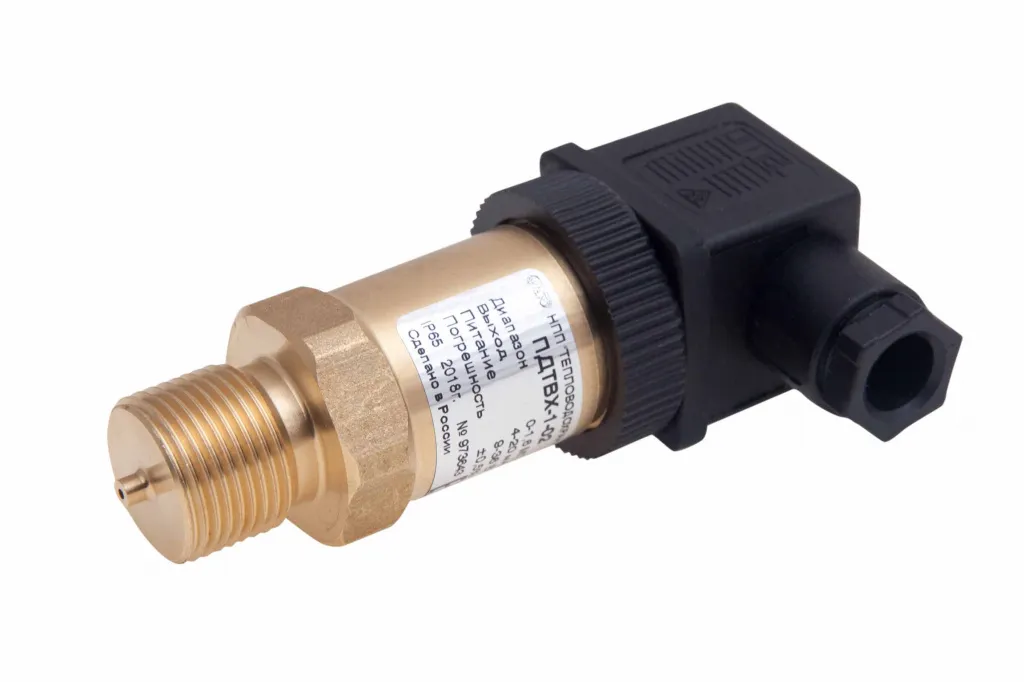

Измерительные преобразователи состоят из тензопреобразователя и электронного устройства. Измерительные преобразователи различных моделей имеют унифицированное электронное устройство и отличаются конструкцией измерительного узла.
Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал и имеет корректоры «нуля» и «диапазона».
Измеряемое давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде электрического тока или напряжения. Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку.
| Условное обозначение преобра- зователя |
Верхний предел изме- рений, МПа |
Предел допускаемой основ- ной погрешности, у, °/о от диапазона измерении |
| 1 | 2 | 3 |
| ПДТВХ-1-0,25-0,2-УХЛ*3.1 | ±0,2 | |
| 0,25-УХЛ*3.1 | ±0,25 | |
| 0,4-УXЛ*3.1 | 0,25 | ±0,4 |
| 0,5-УХЛ*3.1 | ±0,5 | |
| 0,6-УХЛ*3.1 | ±0,6 | |
| ПДТВХ-1-0,6-0,2-УXЛ*3.1 | ±0,2 | |
| 0,25-УХЛ*3.1 | ±0,25 | |
| 0,4-УХЛ*3.1 | 0,б | ± 0,4 |
| 0,5-УХЛ*3.1 | ±0,5 | |
| 0,6-УХЛ*3.1 | ± 0,6 |
| ПДТВХ-1-1,6-0,2-УхП**3.1
0,25-УХЛ* *3.1 0,4-УХЛ**3.1 . 0,5- |
1,6 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-2,5-0,2-УХЛ**3.1 0,25-УХЛ**3.1 0,4-УХЛ**з.1 0,5-УХЛ**3.1 | 0,6-УХЛ**3.1 2,5 | ±0,2
±0,25 ±0,4 ±0,5 |
| ПДТВХ-1-6,0-0,2-УХЛ* 3.1
0,25-УХЛ**3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 |
0,6-УХЛ**3.1 6,0 | ±0,2
±0,25 ±0,4 ±0,5 |
| ПДТВХ-1-16-0,2-УХЛ**3.1 0,25-УХЛ**з.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,6-УХЛ**3.1 | 1б | ±0,2
±0,25 ±0,4 ±0,5 ±1 ±0,6 |
| ПДТВХ-1-25-0,2-УХЛ**3.1
0,25-УХЛ**3.1 0,4-УХЛ**3.1 о,5-Ухп**з.1 0,6-УХЛ**з.1 |
25 | ±0,2 ±0,25 ±0,4±0,5±1 ±0,6 |
| ПДТВХ-1-100-0,2-УХЛ**3.1 0,25-УХЛ**3.1 0,4-УХЛ**3.1 0,5-УХЛ* *3.1 0,6-УХЛ**3.1 | 100 | ±0,2
±0,25 ±0,4 ±0,5 ±1 ±0,6 |
| ПДТВХ-1-0,25-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 0,25 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-0,б-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 0,6 | ±0,2
±0,25 ±0,41 ±0,5 ±0,6 |
| ПДТВХ-1-1,0-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 1,0 | ±0,2
± 0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-1,б-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,б-Т3 | 1,6 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-1,б-0,2-УХЛ**3.1
0,25-УХЛ* *3.1 0,4-УХЛ**3.1 . 0,5- |
1,6 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-2,5-0,2-УХЛ* *3.1 0,25-УХЛ* * 3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,6-УХЛ**3.1 | 2,5 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-6,0-0,2-УХЛ*3.1
0,25-УХЛ**3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,6-УХЛ**3.1 |
6,0 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-16-0,2-УХЛ* * 3.1 0,25-УХЛ**3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,6-УХЛ**3.1 | 16 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-25-0,2-УХЛ**3.1 0,25-УХЛ**3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,6-УХЛ**3.1 | 25 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-100-0,2-УХЛ* * 3.1 0,25-УХЛ* *3.1 0,4-УХЛ**3.1 0,5-УХЛ**3.1 0,б-УХЛ**3.1 | 100 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-0,25-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 0,25 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-0,б-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 0,6 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-1,0-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 1,0 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-1,б-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,б-Т3 | 1,6 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-2,5-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 2,5 | ±0,2
±0,25 ±0,4 ±0,5 ± 0,6 |
| ПДТВХ-1-6,0-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,б-Т3 | 6 | ±0,2
±0,25 ±0,4 ±0,5 ±1 ±0,6 |
| ПДТВХ-1-16-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 | 0,6-Т3 16 | ±0,2
±0,25 ±0,4 ±0,5 |
| ПДТВХ-1-25-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 25 | ±0,2
±0,25 ±0,4 ±0,5 ±0,6 |
| ПДТВХ-1-100-0,2-Т3 0,25-Т3 0,4-Т3 0,5-Т3 0,6-Т3 | 100 | ±0,2
± 0,25 ±0,4 ±0,5 ±0,6 |
Поверка приборов производится в соответствии с МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Межповерочный интервал -2 года.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22520-85 «Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
- ЮТЛИ 406 233.000 ТУ «Преобразователи избыточного давления ПДТВХ-1. Технические условия».
