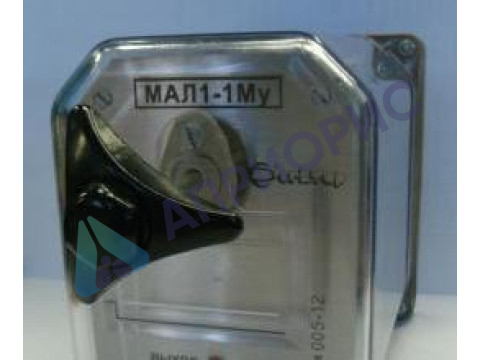

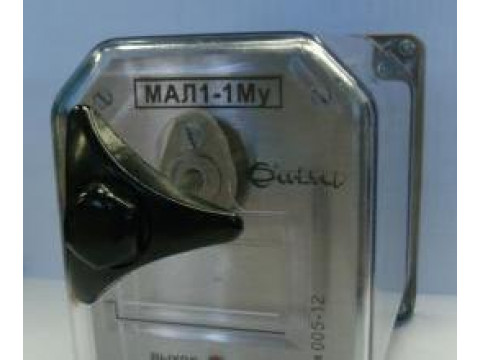

Поверка преобразователей аналого-цифровые линейные модульные МАЛ1-1Му
Поверка МАЛ1-1Му осуществляется по документу СЕМШ 10.1015 МП «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 30.10.2013 г.
Перечень основных и вспомогательных средств поверки
| Наименование, тип средства измерения | Основные технические характеристики | |
| Предел (диапазон) измерений | Класс точности, погрешность | |
| 1 | 2 | 3 |
| Калибратор универсальный Н4-11 | воспроизведение = U 0,1 мВ — 200 В,
воспроизведение ~ U 1 мВ — 200 В, 25 — 5500 Гц |
ПГ ±(0,05 — 0,1) % от U + (0,005
— 0,05)] % от Ип; ПГ ±(0,1 — 0,5) % от U + (0,015 — 0,1) % от Ип |
| 1 | 2 | 3 |
| Вольтметр В7-65 | = U: 0,0001 — 200 В;
~ U: 0,0001 — 200 В; 25 — 5500 Гц |
ПГ ±0,03 % от U + (2 — 3) ед.мл.р.
ПГ ±[(0,3 — 0,6) % от U + 20 ед.мл.р.] |
| Коммутатор сигналов СМ-01 СЕМШ 50.1001.00.00 | Преобразование уровня импульсных сигналов управления: 9/5 В — 4 канала и 5/9 В — 2 канала | |
| Персональный компьютер (ПК): операционная система «Windows» и выше, процессор «Intel Pentium 1.8 ГГц» и выше, оперативная память от 512 МЬ | ||
| Программное обеспечение для поверки «МОНИТОР МАЛ1-1Му» | — | — |
Сведения о методах измерений
- Методика измерений изложена в документе СЕМШ 10.1015 РЭ «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му. Руководство по эксплуатации», разд. 6.
Нормативные и технические документы, устанавливающие требования к преобразователям аналого-цифровым линейным модульным МАЛ1-1Му
- ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ Р 8.648 -2008. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-94 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
- ГОСТ 26.014.-81 «Средства измерений и автоматизации. Сигналы электрические кодированные входные и выходные».
- Технические условия СЕМШ 10.1015 ТУ. «Преобразователь аналого-цифровой линейный модульный МАЛ1-1 Му».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжений непрерывных сигналов постоянного или переменного тока синусоидальной формы по одному из восьми измерительных входов и аналого-цифрового преобразования измеренных напряжений в выходной последовательный двоичный код в составе устройств железнодорожной автоматики.
Поверка преобразователей аналого-цифровые линейные модульные МАЛ1-1Му
Преобразователь построен на базе двенадцатиразрядного аналого-цифрового преобразователя (АЦП) с последовательным выводом данных. Измеряемые напряжения, подлежащие преобразованию, поступают на входы преобразователя и через делители, уменьшающие максимальный уровень входного напряжения до 3 В, поступают на соответствующие контакты реле коммутатора.
Коммутатор измерительных входов преобразователя построен на герконовых реле. С выхода коммутатора напряжение поступает на вход конвертора и далее на аналоговый вход АЦП. Выбором и включением реле коммутатора управляет четырехразрядный счётчик номера входа. Результат преобразования в виде 12-разрядного двоичного кода из АЦП поступает на последовательный вход четырехразрядного параллельно-последовательного сдвигающего регистра, а с последовательного выхода регистра он поступает на выход данных МАЛ1-1Му. Процесс преобразования длится не более 8 мкс.
Управление режимом измерения может производиться от ПЭВМ или генератора линейных сигналов (ГЛС2), удаленного на расстояние до 1,5 м и формирующего требуемые сигналы управления.
Преобразователь помещен в корпус реле типа НМШ, который выполнен из изоляционного материала. Все внешние электрические связи осуществляются через ножевые контакты соединителя.
В целях предотвращения несанкционированного доступа в местах крепления крышки корпуса МАЛ1-1 Му установлены пломбы, препятствующие проникновению к основным элементам и микросборкам.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка МАЛ1-1Му осуществляется по документу СЕМШ 10.1015 МП «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 30.10.2013 г.
Перечень основных и вспомогательных средств поверки
| Наименование, тип средства измерения | Основные технические характеристики | |
| Предел (диапазон) измерений | Класс точности, погрешность | |
| 1 | 2 | 3 |
| Калибратор универсальный Н4-11 | воспроизведение = U 0,1 мВ — 200 В,
воспроизведение ~ U 1 мВ — 200 В, 25 — 5500 Гц |
ПГ ±(0,05 — 0,1) % от U + (0,005
— 0,05)] % от Ип; ПГ ±(0,1 — 0,5) % от U + (0,015 — 0,1) % от Ип |
| 1 | 2 | 3 |
| Вольтметр В7-65 | = U: 0,0001 — 200 В;
~ U: 0,0001 — 200 В; 25 — 5500 Гц |
ПГ ±0,03 % от U + (2 — 3) ед.мл.р.
ПГ ±[(0,3 — 0,6) % от U + 20 ед.мл.р.] |
| Коммутатор сигналов СМ-01 СЕМШ 50.1001.00.00 | Преобразование уровня импульсных сигналов управления: 9/5 В — 4 канала и 5/9 В — 2 канала | |
| Персональный компьютер (ПК): операционная система «Windows» и выше, процессор «Intel Pentium 1.8 ГГц» и выше, оперативная память от 512 МЬ | ||
| Программное обеспечение для поверки «МОНИТОР МАЛ1-1Му» | — | — |
Сведения о методах измерений
- Методика измерений изложена в документе СЕМШ 10.1015 РЭ «Преобразователь аналого-цифровой линейный модульный МАЛ1-1Му. Руководство по эксплуатации», разд. 6.
Нормативные и технические документы, устанавливающие требования к преобразователям аналого-цифровым линейным модульным МАЛ1-1Му
- ГОСТ 8.027-2001 «ГСИ. Государственный поверочный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ Р 8.648 -2008. «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2109 Гц».
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
- ГОСТ 14014-94 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
- ГОСТ 26.014.-81 «Средства измерений и автоматизации. Сигналы электрические кодированные входные и выходные».
- Технические условия СЕМШ 10.1015 ТУ. «Преобразователь аналого-цифровой линейный модульный МАЛ1-1 Му».
