Поверка плотномера ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2, ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П
Поверка осуществляется по методике МП 2302-0060-2012 «Плотномеры ПЛОТ-3. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.05.2012 г. Основные средства поверки:
- лабораторный анализатор плотности жидкости DMA-4100 с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м , Госреестр № 39787-08;
- лабораторный анализатор плотности жидкости DMA НР с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м , Госреестр № 39787-08;
- вискозиметр Штабингера SVM-3000 с пределами относительной погрешности измерений вязкости 0,3%, Госреестр № 45144-10;
- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ± 0,05°С, Госреестр № 45379-10;
Сведения о методах измерений
Методы измерения приведены в Руководствах по эксплуатации: АУТП.414122.006 РЭ, АУТП.414122.007 РЭ, АУТП.414122.032 РЭ, АУТП.414122.019 РЭ и АУТП.414122.021 РЭ.
Нормативные и технические документы, устанавливающие требования к плотномерам ПЛОТ-3
- ГОСТ Р 51330.0-99 (МЭК 60079-0-98) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;
- ГОСТ Р 51330.10-99 (МЭК 60079-11-99) «Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь i»;
- ГОСТ 8.024-2000 ГСИ. Государственная поверочная схема для средств измерений плотности;
- Технические условия АУТП.414122.006 ТУ, АУТП.414122.006 ТУ1.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения плотности, вязкости и температуры жидкостей при условиях перекачки по технологическим трубопроводам или в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны).
Поверка плотномера ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2, ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П
Принцип действия плотномеров ПЛОТ-3 — вибрационный: резонансная частота колебаний чувствительного элемента датчика плотности и вязкости погруженного в жидкость, функционально связана с плотностью жидкости, а добротность колебательной системы чувствительного элемента — с кинематической вязкостью. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специальной электронной системы с обратной связью на основе пьезоэлемента. Для измерения температуры жидкости в датчик плотности и вязкости встроен преобразователь температуры Pt-100. Корпус датчика изготавливается из нержавеющей стали, имеет цилиндрическую форму и является неразборной конструкцией. Обработку измерительной информации производит электронный преобразователь.

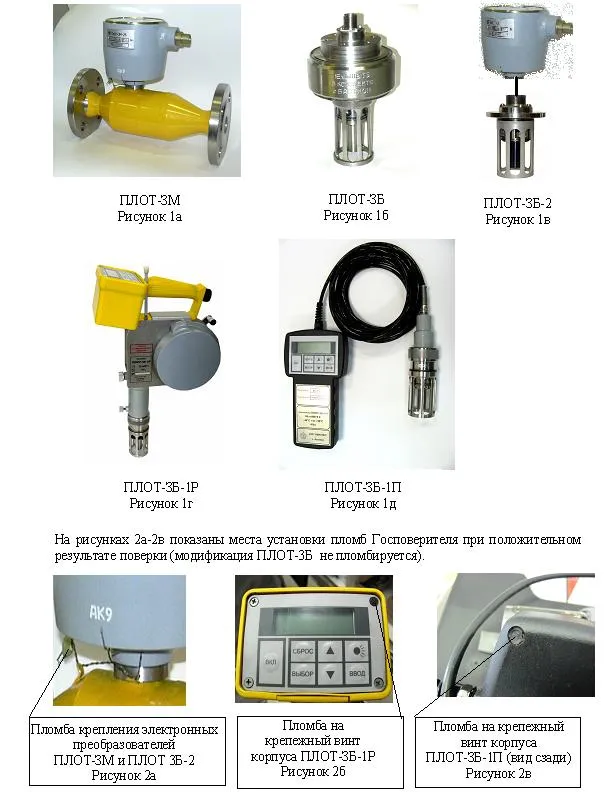

Плотномеры ПЛОТ-3 выпускаются в 5-ти модификациях: ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2, ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П. Во всех модификациях плотномеров ПЛОТ-3 используются однотипные датчики плотности, вязкости и температуры.
- ПЛОТ-3М являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости при условиях перекачки по технологическим трубопроводам, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости и температуры размещен внутри внешнего корпуса цилиндрической формы, имеющего фланцы для подключения к трубопроводу. Поток контролируемой жидкости проходит непосредственно внутри внешнего корпуса. Электронный преобразователь размещен внутри собственного алюминиевого корпуса цилиндрической формы и крепится снаружи внешнего корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 — 20) мА (в зависимости от комплекта поставки). Для визуального считывания измеренных значений плотности, кинематической вязкости и температуры корпус электронного преобразователя может дополнительно иметь жидкокристаллический индикатор (в зависимости от комплекта поставки).
- ПЛОТ-3Б являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости и температуры устанавливается стационарно внутри резервуара. Электронный преобразователь размещен непосредственно внутри неразборного корпуса датчика плотности, вязкости и температуры. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 — 20) мА (в зависимости от комплекта поставки).
- ПЛОТ-3Б-2 являются стационарными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в вертикальных и горизонтальных резервуарах, имеют маркировку взрывозащиты «0ExiaIIBT5 В КОМПЛЕКТЕ С БАРЬЕРОМ ИСКРОЗАЩИТНЫМ БАСТИОН-4». Датчик плотности, вязкости и температуры устанавливается стационарно внутри резервуара. Электронный преобразователь размещен внутри собственного алюминиевого корпуса цилиндрической формы и вынесен за пределы резервуара и соединен с датчиком плотности, вязкости и температуры электрическим кабелем. Для передачи измерительной информации и подключения к измерительным системам электронный преобразователь имеет интерфейс RS-485. Дополнительно при использовании адаптера АД-5 (АД-5М) плотномеры могут передавать измерительную информацию в виде выходных токовых сигналов (4 — 20) мА (в зависимости от комплекта поставки). Для визуального считывания измеренных значений плотности, кинематической вязкости и температуры корпус электронного преобразователя может дополнительно иметь жидкокристаллический индикатор (в зависимости от комплекта поставки).
- ПЛОТ-3Б -1Р являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости и температуры плотномера в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0ExiaIIBT5X». Датчик плотности, вязкости и температуры не имеет внешнего корпуса и соединен с электронным преобразователем ленточным кабелем. Корпус электронного преобразователя совмещен с корпусом плотномера и имеет жидкокристаллический индикатор для отображения измеренных значений плотности, вязкости и температуры и 7 кнопок для управления плотномером. Корпус плотномера оборудован устройством временного крепления на горловину резервуара и устройством намотки кабеля на барабан.
- ПЛОТ-3Б-1П являются переносными плотномерами и предназначены для измерения плотности, вязкости и температуры жидкости в емкостях для хранения (вертикальные и горизонтальные резервуары, ж/д и авто цистерны) методом погружения датчика плотности, вязкости и температуры плотномера в исследуемую жидкость непосредственно через горловину заливного люка емкости оператором, имеют маркировку взрывозащиты «0ExiaIIBT5X». Датчик плотности, вязкости и температуры не имеет внешнего корпуса и соединен с электронным преобразователем кабелем круглого сечения. Электронный преобразователь размещен внутри собственного корпуса из пластмассы и имеет жидкокристаллический индикатор для отображения измеренных значений плотности, вязкости и температуры и 7 кнопок для управления плотномером.
Программное обеспечение
Встроенное программное обеспечение (ПО) является неотъемлемой частью плотномера. Подтверждение метрологических характеристик ПО производится при поверке плотномеров.
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа ПЛОТ-3М, ПЛОТ-3Б, ПЛОТ-3Б-2 | plot5100.hex | 5.1.0 | 0xB6FD | CRC16 |
| Программа ПЛОТ-3Б-1Р, интерфейс USB-BULK | plot3978-
plmeas343.bin |
3.4.3 | a785d1c477ed71514c9
fc22b77072969 |
MD5 |
| Программа ПЛОТ-3Б-1П, интерфейс USB-BULK | plot3978-
plmeas345.bin |
3.4.5 | ec55ad13c0ef2c19c57f
e5d286b6f607 |
|
| Программа ПЛОТ-3Б-1Р, интерфейс USB-HID | plot550-
plmeas351.bin |
3.5.1 | 0869e7188f3fa74aa8e edeb40ff27107 | |
| Программа ПЛОТ-3Б-1П, интерфейс USB-HID | plot550-
plmeas353.bin |
3.5.3 | 01347cab2fc0da2dded
4b0bf81b3b307 |
Цифровой идентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к идентификатору не предусмотрен. Номер версий ПО можно прочитать сервисной программой.
ПО записывается в постоянное запоминающее устройство контроллеров плотномеров на этапе производства.
ПО плотномеров защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:
- пломбами изготовителя и поверителя;
- отсутствием в протоколе обмена команд считывания кода ПО с целью его изменения;
- изменение кода (перепрограммирование) для плотномеров ПЛОТ-3М, ПЛОТ-3Б и ПЛОТ-3Б-2 осуществляется только при подключении внешнего программатора к специальному разъему на плате и невозможно без вскрытия корпуса и нарушения пломбировки;
- изменение кода (перепрограммирование) для плотномеров ПЛОТ-3Б-1Р и ПЛОТ-3Б-1П осуществляется только при замыкании технологической перемычки на плате и невозможно без вскрытия корпуса и нарушения пломбировки.
Уровень защиты от непреднамеренных и преднамеренных изменений ПО — уровень «С» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|

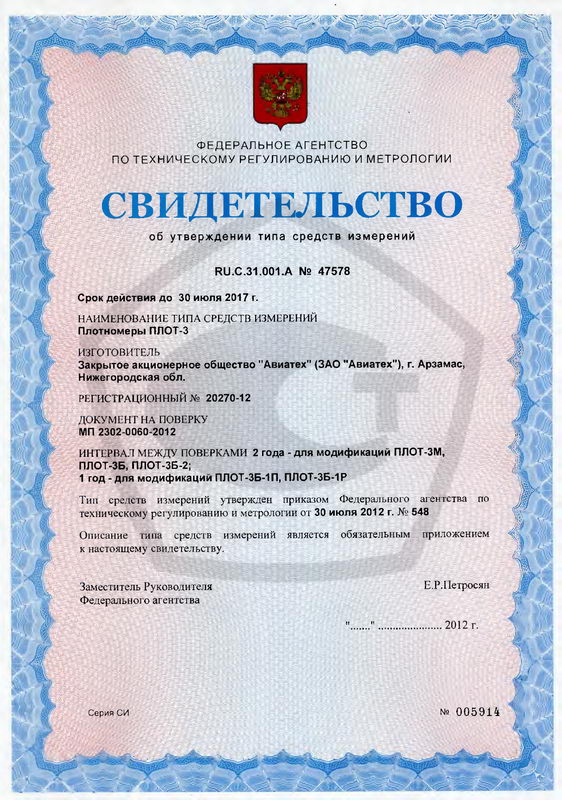

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по методике МП 2302-0060-2012 «Плотномеры ПЛОТ-3. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22.05.2012 г. Основные средства поверки:
- лабораторный анализатор плотности жидкости DMA-4100 с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м , Госреестр № 39787-08;
- лабораторный анализатор плотности жидкости DMA НР с пределами абсолютной погрешности измерений плотности ± 0,1 кг/м , Госреестр № 39787-08;
- вискозиметр Штабингера SVM-3000 с пределами относительной погрешности измерений вязкости 0,3%, Госреестр № 45144-10;
- термометр лабораторный электронный «ЛТ-300», пределы допускаемой абсолютной погрешности измерения температуры ± 0,05°С, Госреестр № 45379-10;
Сведения о методах измерений
Методы измерения приведены в Руководствах по эксплуатации: АУТП.414122.006 РЭ, АУТП.414122.007 РЭ, АУТП.414122.032 РЭ, АУТП.414122.019 РЭ и АУТП.414122.021 РЭ.
Нормативные и технические документы, устанавливающие требования к плотномерам ПЛОТ-3
- ГОСТ Р 51330.0-99 (МЭК 60079-0-98) «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;
- ГОСТ Р 51330.10-99 (МЭК 60079-11-99) «Электрооборудование взрывозащищенное. Часть II Искробезопасная электрическая цепь i»;
- ГОСТ 8.024-2000 ГСИ. Государственная поверочная схема для средств измерений плотности;
- Технические условия АУТП.414122.006 ТУ, АУТП.414122.006 ТУ1.
