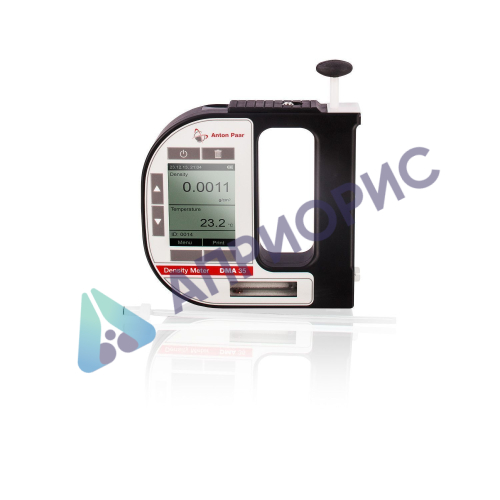

Поверка плотномера автоматического портативного DMA 35

Назначение: для измерений плотности жидкостей в том числе агрессивных в отобранной пробе в полевых условиях, а также в условиях лабораторий.

Поверка плотномера автоматического портативного DMA 35

Принцип действия плотномеров DMA 35 основан на измерении периода резонансной частоты механических колебаний чувствительного элемента в виде U-образной трубки из боросиликатного стекла, заполненной образцом испытуемой жидкости. Величина резонансной частоты колебаний чувствительного элемента является функцией его температуры, геометрических и механических характеристик, определяемых при калибровке, а также плотности находящейся в нем жидкости. Резонансные колебания чувствительного элемента поддерживаются с помощью специальной электро-магнитной системы. Частотный выходной сигнал поступает в электронный блок плотномера, где обрабатывается и окончательный результат измерений высвечивается на жидкокристаллическом дисплее в единицах плотности. Образец испытуемой жидкости закачивается в чувствительный элемент при помощи механического поршневого насоса, приводимого в действие пальцами оператора плотномера. Измерения плотности выполняются при текущей температуре закаченной в чувствительный элемент жидкости. Для измерения температуры жидкости плотномеры имеют встроенный термометр сопротивления типа ПТ 100.

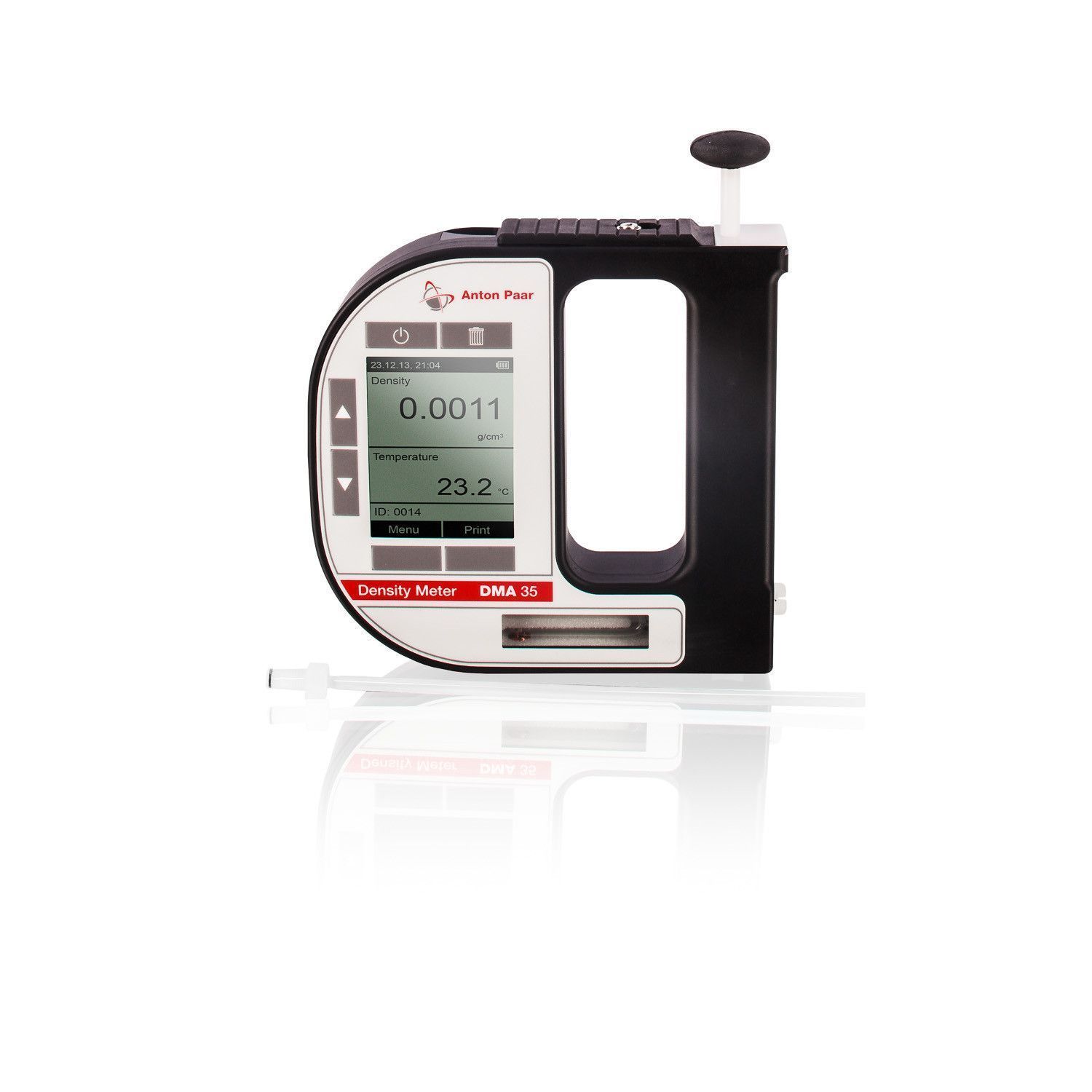

Чувствительный элемент, термометр сопротивления, электронный блок, жидкокристаллический дисплей, сменные элементы питания, механический поршневой насос для подачи жидкости в чувствительный элемент и пробозаборное устройство в виде трубки из химостойкого пластика размещены в едином корпусе. В момент выполнения измерений плотномер DMA 35 находится в руках оператора, пробозаборное устройство погружается в емкость с отобранной пробой жидкости для измерений. Механический поршневой насос приводится в действие нажатием пальца оператора и жидкость из емкости подается в чувствительный элемент. Измерения плотности и температуры жидкости выполняются плотномером автоматически. Результаты измерений плотности и текущей температуры жидкости выводятся на монохромный жидкокристаллический дисплей плотномера.

В соответствии с областью применения плотномеры DMA 35 выпускаются в 4-х исполнениях:

• DMA 35 и DMA 35 Tag&Log — измерение плотности неагрессивных жидкостей для применения во взрывобезопасных зонах;
• DMA 35 Ex — измерение плотности агрессивных жидкостей в том числе электролитов для аккумуляторных батарей.
• DMA 35 Ex Petrol — измерение плотности агрессивных жидкостей углеводородного состава, нефти и нефтепродуктов.

Дополнительно исполнения плотномера DMA 35 Tag&Log, DMA 35 Ex и DMA 35 Ex Petrol снабжены радиочастотным RFID интерфейсом, позволяющим распознавать тип анализируемой жидкости по специальной метке RFID, наклеенной оператором на емкость с пробой анализируемой жидкости.

Программное обеспечение

Плотномеры DMA-35 имеют встроенное программное обеспечение версии V1.79. Встроенное программное обеспечение разработано фирмой-изготовителем и предназначено для преобразования резонансной частоты колебаний чувствительного элемента в значения плотности анализируемой жидкости по уравнению, запатентованному фирмой Anton Paar:

р = DA х P2 х (1 + DA1 х t + DA2 x t2) — DB x (1 + DA3 x t)

где:

3

р    Плотность [г/см3]

P    Период колебаний в [мкс]

t    Температура [°C]

DA, DB, DA1, DA2,DA3 Индивидуальные константы чувствительного элемента плотномера, определяемые при заводской калибровке.

Дополнительно встроенное программное обеспечение обеспечивает возможность индикации результата измерений плотности в кг/м , г/см или гр. API, относительной плотности, содержания этилового спирта в объемных % (при измерении водноспиртовых растворов), содержания серной кислоты в массовых % (при измерении плотности электролитов), содержания сахара в водных растворах в гр. Brix или Plato, а также функцию приведения измеренного значения плотности к стандартной температуре 15 0С.

Идентификационные данные для встроенного программного обеспечения
