Поверка осциллографа цифрового запоминающего АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000
Поверка осуществляется по документу МП 63649-16 «Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.02.2016 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-13).
Сведения о методах измерений
- приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Поверка осциллографа цифрового запоминающего АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК. Питание осциллографов осуществляется через разъем USB. Для моделей осциллографов с током потребления свыше 1200 мА предусмотрено питание от универсального сетевого адаптера.
Осциллографы изготавливаются в 40 модификациях:
- серия АКИП-72000: АКИП-72204А, АКИП-72205А, АКИП-72206А, АКИП-72207А, АКИП-72208А;
- серия АКИП-73000: АКИП-73203D, АКИП-73203D MSO, АКИП-73403D, АКИП-73403D MSO, АКИП-73204D, АКИП-73204D MSO, АКИП-73404D, АКИП-73404D MSO, АКИП-73205D, АКИП-73205D MSO, АКИП-73405D, АКИП-73405D MSO, АКИП-73206D, АКИП-73206D MSO, АКИП-73406D, АКИП-73406D MSO;
- серия АКИП-74000: АКИП-74824;
- серия АКИП-75000: АКИП-75242А, АКИП-75442А, АКИП-75242B, АКИП-75442B, АКИП-75243А, АКИП-75443А, АКИП-75243B, АКИП-75443B, АКИП-75244А, АКИП-75444А, АКИП-75244B, АКИП-75444B;
- серия АКИП-76000: АКИП-76402^ АКИП-76402D, АКИП-76403^ АКИП-76403D, АКИП-76404C, АКИП-76404D.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов.
Конструктивно каждый осциллограф выполнен в виде портативного прибора. На передней панели осциллографов располагаются: измерительные разъемы (тип BNC, розетка) и дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход внешней синхронизации, выход генератора сигналов, цифровые входы логического анализатора). На задней панели осциллографов располагаются: интерфейс USB, разъем для подключения сетевого адаптера питания (только в моделях, где предусмотрено питание от сетевого адаптера), вход внешней синхронизации и выход функционального генератора (только в моделях с логическим анализатором).

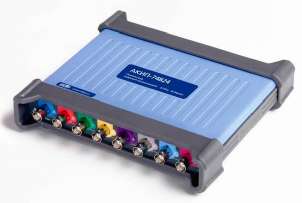

Внешний вид осциллографов представлен на рисунке 1. На рисунке 2 приведены схемы пломбировки от несанкционированного доступа и нанесения знака поверки. Пломба и знак поверки представляют собой наклейку. Пломбировка наносится в месте соединения панелей корпуса осциллографов. Знак поверки наносится на верхней панели корпуса осциллографов.
Программное обеспечение
Программное обеспечение (ПО) осциллографов устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов, управления
режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 — Характеристики программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | АКИП |
Номер версии (идентификационный номер ПО)1) | Не ниже 6.11.7 |
Цифровой идентификатор ПО | нет данных |
Наименование
характеристики |
Значение характеристики | ||||
Серия
АКИП-72000 |
Серия
АКИП-73000 |
Серия
АКИП-74000 |
Серия
АКИП-75000 |
Серия
АКИП-76000 |
|
Разрешающая способность по вертикали, бит | 8 | 8 | 12 | 8, 12, 14, 15, 16 | 8 |
Связь по входу | по постоянному напряжению (открытый вход), по переменному напряжению (закрытый вход) | открытый и закрытый вход
— для импеданса 1 МОм; открытый вход — для импеданса 50 Ом |
Наименование
характеристики |
Значение характеристики | ||||
Серия
АКИП-72000 |
Серия
АКИП-73000 |
Серия
АКИП-74000 |
Серия
АКИП-75000 |
Серия
АКИП-76000 |
|
Дополнительные входы и выходы | выход
генератора сигналов |
выход генератора сигналов (все модификации) 16 — канальный логический анализатор (модификации с индексом MSO) | выход генератора сигналов | ||
Питание:
— от разъема USB — от адаптера писания |
5 В
постоянного тока от USB 2.0 не поддержива ется |
5 В
постоянного тока от одного порта USB 3.0 или двух портов USB 2.0 (только для двухканальных моделей) 5 В постоянного тока (только для четырехканальных моделей) |
5 В
постоянного тока, от одного порта USB 3.0 или двух портов USB 2.0 не поддерживается |
5 В
постоянного тока от двух портов USB 2.0 5 В постоянного тока для четырехканальных моделей |
не поддерживается
12 В постоянного тока |
Максимальный потребляемый ток, мА | 500 | 1500 | 1000 | 1500 | 4000 |
Поверка осуществляется по документу МП 63649-16 «Осциллографы цифровые запоминающие серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000. Методика поверки», утвержденному ФГУП «ВНИИМС» 09.02.2016 г.
Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-13).
Сведения о методах измерений
- приведены в руководствах по эксплуатации.
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий АКИП-72000, АКИП-73000, АКИП-74000, АКИП-75000, АКИП-76000
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
