Поверка осциллографа цифрового DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L
Поверка осуществляется по документу 651-13-12 МП «Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2012 г.
Основные средства поверки:
- калибратор с усилителем 5725А многофункциональный 5720А (рег. № 30447-05): диапазон воспроизведения напряжения постоянного тока от 0,2 до 1100 В, пределы допускаемой относительной погрешности: ± 7,9 мкВ в диапазоне от 0,22 до 2,2 В, ± 6 мкВ в диапазоне от 2,2 до 11 В, ± 7,5 мкВ в диапазоне от 11 до 22 В;
- мультиметр Agilent 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D + + 0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D -показания мультиметра, Е — верхний предел диапазона измерений;
- ваттметр N1913A с преобразователем N8482A (рег. № 44731-10): частота преобразования до 1 ГГц, диапазон измерений уровня мощности от минус 30 до 20 дБм, пределы допускаемой относительной погрешности ± 6 % (ваттметр); диапазон частот от 100 кГц до 6 ГГц, диапазон уровня мощности от минус 35 до 20 дБм, пределы допускаемой относительной погрешности ± 5 % (преобразователь);
- генератор сигналов Е8257D (рег. № 36419-07): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2 10 ; максимальный уровень выходной мощности 9 дБм, пределы допускаемой относительной погрешности установки уровня мощности ± 1,4 дБ;
- генератор сигналов произвольной формы 33250А(рег. № 52150-12): диапазон частот синусоидального сигнала от 1 мкГц до 80 МГц; пределы допускаемой относительной погрешности установки частоты ±Ы0-6; максимальная выходная мощность от 10 мВ до 10 В.
Сведения о методах измерений
- Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Руководство по эксплуатации.
- Нормативные и технические документы, устанавливающие требования к осциллографам DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
Поверка осциллографа цифрового DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L
В основе работы осциллографов лежит применение патентованной архитектуры Agilent MegaZoom III, построенной на базе микроконтроллера памяти MegaZoom. Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

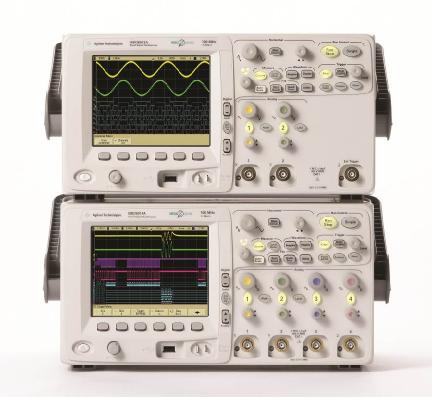

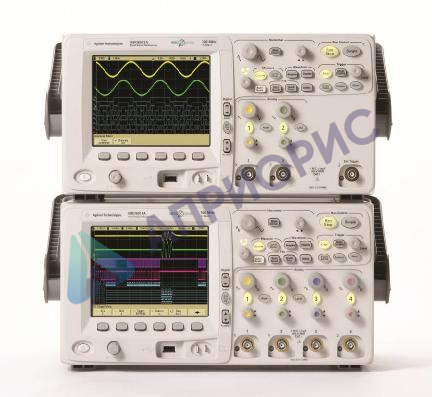

Конструктивно осциллографы моделей DSO/MSO 6xxxA выполнены в виде настольного моноблока. Осциллографы моделей DSO 6хххL выполнены в компактном низкопрофильном корпусе, имеют выход для подключения внешнего монитора и устанавливаются в аппаратурные стойки. Различные модели осциллографов DSO/MSO отличаются количеством входных каналов, полосой пропускания и наличием логического анализатора.
Модели осциллографов, оснащенные 16-ти канальным логическим анализатором, позволяют проводить анализ цифровых сигналов. Сочетание аналоговых и логических каналов с возможностью одновременного запуска всех каналов и отображения их на экране позволяет проводить наблюдение и анализ сложных взаимодействий между сигналами разных типов при разработке устройств на основе микроконтроллерных модулей или программируемых вентильных матриц.
На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации. Гнездо для подключения логических каналов находится на задней панели осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «ПО для цифровых осциллографов серии 5000/6000». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентификационное наименование ПО | Номер версии ПО (идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| 5000/6000 Series Oscilloscope System Software | Не ниже 6.16.0001 | 94A531C8B700E13DBC159B4C66F1F985 | MD5 |
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу 651-13-12 МП «Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2012 г.
Основные средства поверки:
- калибратор с усилителем 5725А многофункциональный 5720А (рег. № 30447-05): диапазон воспроизведения напряжения постоянного тока от 0,2 до 1100 В, пределы допускаемой относительной погрешности: ± 7,9 мкВ в диапазоне от 0,22 до 2,2 В, ± 6 мкВ в диапазоне от 2,2 до 11 В, ± 7,5 мкВ в диапазоне от 11 до 22 В;
- мультиметр Agilent 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D + + 0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D -показания мультиметра, Е — верхний предел диапазона измерений;
- ваттметр N1913A с преобразователем N8482A (рег. № 44731-10): частота преобразования до 1 ГГц, диапазон измерений уровня мощности от минус 30 до 20 дБм, пределы допускаемой относительной погрешности ± 6 % (ваттметр); диапазон частот от 100 кГц до 6 ГГц, диапазон уровня мощности от минус 35 до 20 дБм, пределы допускаемой относительной погрешности ± 5 % (преобразователь);
- генератор сигналов Е8257D (рег. № 36419-07): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2 10 ; максимальный уровень выходной мощности 9 дБм, пределы допускаемой относительной погрешности установки уровня мощности ± 1,4 дБ;
- генератор сигналов произвольной формы 33250А(рег. № 52150-12): диапазон частот синусоидального сигнала от 1 мкГц до 80 МГц; пределы допускаемой относительной погрешности установки частоты ±Ы0-6; максимальная выходная мощность от 10 мВ до 10 В.
Сведения о методах измерений
- Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Руководство по эксплуатации.
- Нормативные и технические документы, устанавливающие требования к осциллографам DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L
- Техническая документация изготовителя.
