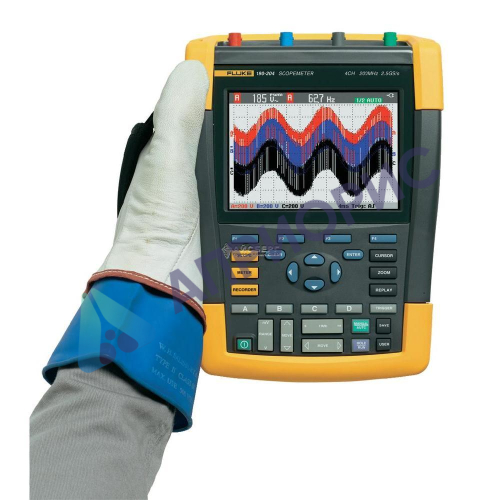

Поверка осциллографа Fluke 190-504
Поверка осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г. Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru

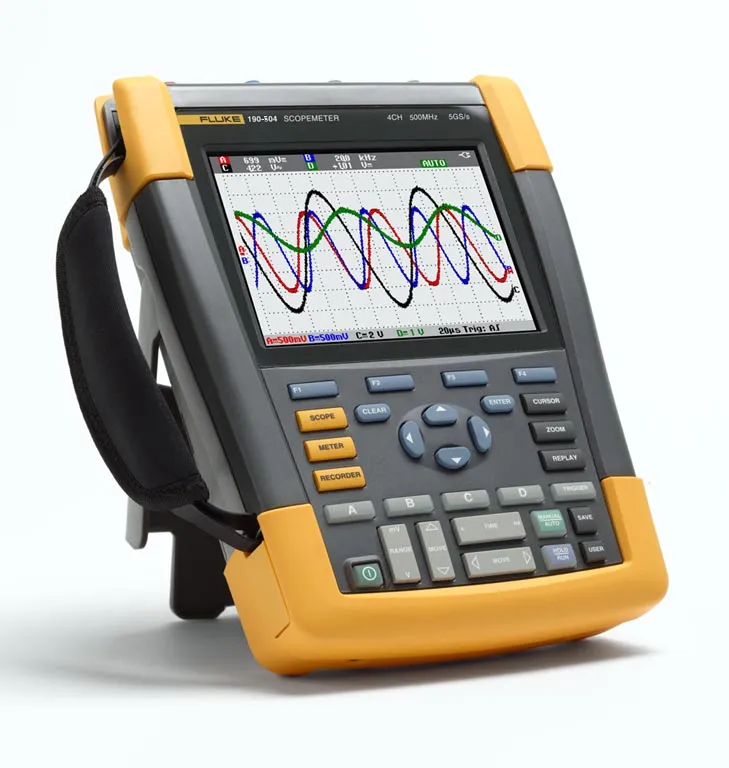

Осциллограф-мультиметр ScopeMeter® (скопметр) Fluke 190-504 сочетает в себе высочайший уровень безопасности, прочность и портативность с высокой производительностью настольного осциллографа. Осциллографы-мультиметры Fluke ScopeMeter 190-504 предназначены для специалистов по профилактическому обслуживанию и техников производственных предприятий и могут использоваться сложных опасных загрязненных условиях для проверки любого оборудования — от микроэлектроники до устройств силовой электроники. Поверка осциллографа Fluke 190-504 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Осциллограф-мультиметр (скопметр) Fluke 190-504 — это прибор, который поможет решить любые задачи по поиску и устранению неисправностей. Они могут работать в режиме мультиметра, безбумажного регистратора TrendPlot™ и ScopeRecord™, а также в режиме свободных рук с помощью функции запуска Connect-and-View™.
Особенности и поверка осциллографа Fluke 190-504
- Четыре входа с электрической изоляцией Категория безопасности CAT III 1000 В / CAT IV 600 В
- Высокая частота выборки, до 5 GS/s с разрешение до 200 ps (в зависимости от модели и используемых каналов)
- Объемная память: регистрация 10 000 измерений на канал для построения осциллограммы позволяет выполнять подробный анализ измерений.
- Специальный цифровой мультиметр разрядностью 999 в четырехканальных моделях. Четыре типа измерений через входы BNC осциллографа
- Непрерывный автозапуск Connect-and-View™, одиночный импульс, длительность импульса и запуск по видеосигналу
- Режим регистратора ScopeRecord, регистрация данных выборки осциллограмм до 48 часов
- Функция TrendPlot, показания графиков измерений до 22 суток
- Расширенные функции автоматических измерений, мощности (Вшим, ВА, Вт, пФ) и времени (мАс, В/с, Вт/с)
- Степень защиты IP-51 по защите от пыли и влаги для работы в жестких условиях
Изолированные USB-порты для подключения устройств - Литий-ионные аккумуляторы обеспечивают продолжительное время работы: 190-X04, четырехканальные модели, до 7 часов (BP291 входит в стандартную комплектацию)
- Зарядка запасных батарей с помощью зарядного устройства для аккумуляторов EBC290
- Легкий доступ к крышке батарей позволяет осуществлять быструю замену аккумуляторной батареи
- Удобная прорезь для фиксации и запирания осциллографа на время, когда он оставлен без присмотра, с помощью стандартного замка Kensington®
| Полоса пропускания | Fluke 190-504: 500 МГц Fluke 190-204: 200 МГц Fluke 190-202: 200 МГц Fluke 190-104: 100 МГц Fluke 190-102: 100 МГц Fluke 190-062: 60 МГц |
| Кол-во каналов | Fluke 190-504: 500 МГц: 4 канала Fluke 190-204: 200 МГц: 4 канала Fluke 190-202: 200 МГц: 2 канала Fluke 190-104: 100 МГц: 4 канала Fluke 190-102: 100 МГц: 2 канала Fluke 190-062: 60 МГц: 2 канала |
| Частота выборки в реальном времени | Fluke 190-504: 5 Гвыб/с Fluke 190-204: 2,5 Гвыб/с Fluke 190-202: 2,5 Гвыб/с Fluke 190-104: 1,25 Гвыб/с Fluke 190-102: 1,25 Гвыб/с Fluke 190-062: 625 Гвыб/с |
| Входы | Fluke 190-X04: 4 входа BNC для осциллографа и измерений Fluke 190-X02: 2 входа BNC плюс 1 вход цифрового мультиметра |
| Независимые изолированные входы | До 1000 В CAT III/600 В CAT IV между входами, опорными сигналами и заземлением |
| Диапазон временной развертки | 1 нс/дел. — 4 с/дел (190-504, модель 500 МГц) 2 нс/дел. — 4 с/дел (190-20X, модели 200 МГц) 5 нс/дел. — 4 с/дел (190-10X, модели 100 МГц) 10 нс/дел. — 4 с/дел (190-062, модель 60 МГц) |
| Чувствительность входа | 2 мВ — 100 В/дел. плюс переменное затухание |
| Типы запуска развертки | Connect-and-View™, свободный запуск, одиночный импульс, фронт, задержка, двойной скат, видеосигнал, строка развертки, выбираемая длительность импульса, N периодов |
| Источники запуска развертки | Fluke 190-X02: 2 входа BNC или внешний через вход цифрового мультиметра Fluke 190-X04:4 входа BNC |
| Регистрация импульсных помех | 8 нс |
| Функции измерения осциллографа | Курсор: 7 Автоматический: 30 |
| Максимальная длина записи | Режим ScopeRecord: 30 000 точек на вход Режим регистрации сигналов (Scope Mode): 10 000 точек на вход |
| Послесвечение | Функция цифрового послесвечения, дающая эффект затухания осциллограммы, подобный аналоговому осциллографу |
| Сравнение осциллограмм | Опорная осциллограмма и автоматическая проверка на соответствие шаблону |
Спецификации цифровых мультиметров (четырехканальные модели)
| Входы прибора (также используется в качестве входа внешнего сигнала запуска в режиме осциллографа) |
Через входы осциллографа BNC |
| Максимальное разрешение: | Максимальное значение на дисплее 999 |
| Измерения | Напряжение постоянного тока, среднеквадратическое значение напряжения переменного тока, среднеквадратическое значение напряжения переменного и постоянного тока, ток (с помощью клещей или через шунт), температура в ºC или ºF (с использованием дополнительного преобразователя) |
| Запоминающие устройства | Экран + настройка: память на 30 осциллограмм, 10 записей регистратора данных и 9 снимков экрана. |
| Дисплей | Полноцветный жидкокристаллический дисплей, 153 мм, с высокой частотой обновления |
Характеристики условий эксплуатации
| Рабочая температура | От 0 до 40 ºC включая батареи От 0 до 50 ºC без батарей |
| Температура хранения | от -20°C до +60°C |
| Высота над уровнем моря при эксплуатации | До 2 000 м (6 666 фт) для CAT IV 600 В, CAT III 1000 В До 3 000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. |
Спецификации безопасности
| Электробезопасность | 1 000 В CAT III/600 В CAT IV (EN61010-1). |
Механические и общие характеристики
| Габариты | 270 x 190 x 70 мм |
| Вес | 2,2 кг |
| Гарантия | Трехлетняя гарантия на основной прибор |
| Литий-ионная батарея | Fluke 190-XX2: BP290 (2400 мАч) Fluke 190-XX4: BP291 (4800 мАч) |
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Поверка осуществляется по документу МП 206.1-050-2017 «Осциллографы цифровые Fluke 190. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.02.2017 г. Основные средства поверки: калибратор универсальный 9100 (рег. № 25985-09); калибратор осциллографов 9500В (рег. № 30374-05). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью. Знак поверки в виде наклейки наносится на заднюю панель корпуса прибора.
