Поверка осциллографа DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
Поверка осуществляется по документу 651-15-05 МП «Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- генератор сигналов E8257D (рег.№ 53941-13) (опция 520): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;
- ваттметр Agilent E4418B (рег.№ 38915-08): с преобразователем E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5 • 10-6 • D + 0,3 • 10-6 • E) в диапазоне от 0,1 до 1 В, ± (0,5^ 10-6 • D +0,05 • 10-6 • E) в диапазоне от 1 до 10 В, где D — показания мультиметра, Е — верхний предел диапазона измерений;
- калибратор универсальный Fluke 9100 (рег.№ 25985-09): диапазон пост./пер. напряжения до 1050 В (разрешение 1 мкВ), погрешность пост. 0,004 % / пер. 0,025 %; частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6;
- стандарт частоты рубидиевый FS725 (р ег. №31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 10- .
Сведения о методах измерений
- Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
- Техническая документация изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Поверка осциллографа DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Осциллографы имеют одинаковую конструкцию и каждый из них выполнен в виде настольного моноблока.
Осциллографы модификаций MSOS дополнительно к аналоговым каналам имеют 16 каналов цифрового логического анализатора.

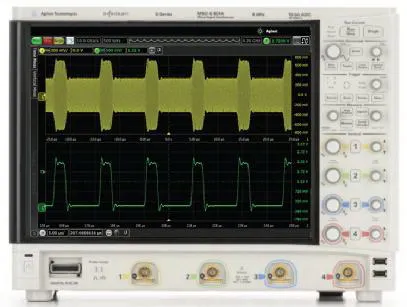

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; два гнезда порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; входы цифровых каналов логического анализатора (модификации MSOS).
На боковой панели осциллографа расположены: два гнезда порта USB 2.0, два гнезда порта USB 3.0, дополнительный порт USB 3.0 тип B, выход видеосигнала VGA и DisplayPort, два гнезда LAN, аудиовход, аудиовыход, разъем для микрофона типа jack, разъем для установки твердотельного диска.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
| Название опций и аксессуаров | Описание |
| N2873A | Пробник до 500 МГц |
| 1130A | Усилитель пробника до 1,5 ГГц (InfiniiMax) |
| 1131A | Усилитель пробника до 3,5 ГГц (InfiniiMax ) |
| 1132A | Усилитель пробника до 5 ГГц (InfiniiMax ) |
| 1134A | Усилитель пробника до 7 ГГц (InfiniiMax ) |
| 1168A | Усилитель пробника до 10 ГГц (InfiniiMax II) |
| 1169A | Усилитель пробника до 13 ГГц (InfiniiMax II) |
| E2669A | Комплект InfiniiMax для дифференциальных/несимметричных измерений |
| E2668A | Комплект InfiniiMax для несимметричных измерений |
| E2675A | Г оловка-браузер дифференциального пробника и аксессуары (полоса пропускания 6 ГГц) |
| E2676A | Г оловка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГц) |
| E2677A | Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса пропускания 12 ГГц) |
| E2678A | Головка несимметричного/дифференциального пробника с гнездовым разъемом
и аксессуары (полоса пропускания 12 ГГц) |
| E2679A | Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГц) |
| E2695A | Г оловка SMA для дифференциального пробника (полоса пропускания 8 ГГц) |
| N5425A | Припаиваемая ZIF головка дифференциального пробника (полоса пропускания 12 ГГц) |
| N5426A | ZIF наконечники |
| N5451A | ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A) |
| N5450A | Удлинительный кабель InfiniiMax для работы в широком диапазоне температур (от минус 55 до 150 °C) |
| N2880A | Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ) |
| N2881A | Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В) |
| N2884A | Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин |
| N5380B | Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц) |
| N5381A | Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц) |
| N5382A | Г оловка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц) |
| N5387A | Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц) |
| N5388A | Адаптер интерфейса пробника InfrniiMax Soft Touch Pro на половину каналов (4 ГГц) |
| N2750A | Дифференциальный активный пробник до 1,5 ГГц |
| N2751A | Дифференциальный активный пробник до 3,5 ГГц |
| N2752A | Дифференциальный активный пробник до 6 ГГц |
| N2776A | Дифференциальные наконечник-браузер |
| N2777A | Впаиваемый наконечник InfiniiMode |
| N2778A | Наконечник с гнездовым разъемом |
| N2795A | Несимметричный активный пробник до 1ГГц |
| N2796A | Несимметричный активный пробник до 2ГГц |
| N2797A | Несимметричный активный пробник до 1,5ГГц для работы в широком диапазоне температур (от минус 40 до 80 °C) |
| N2790A | Высоковольтный дифференциальный активный пробник до 100 МГц |
| N2791A | Высоковольтный дифференциальный активный пробник до 25 МГц |
| N2818A | Дифференциальный активный пробник до 200 МГц |
| N2819A | Дифференциальный активный пробник до 800 МГц |
| N2891A | Высоковольтный дифференциальный активный пробник до 70 МГц |
| 1146B | токовый пробник до 100кГц (100 Aпик) |
| 1147B | токовый пробник до 50МГц (15 Aпик/30 Апик, кратковременно) |
| N2780B | токовый пробник до 2МГц (500 Aср.кв./700 Апик, кратковременно) |
| N2781B | токовый пробник до 10МГц (150 Aср.кв./300 Апик, кратковременно) |
| N2782B | токовый пробник до 50МГц (30 Aср.кв./50 Апик, кратковременно) |
| N2783B | токовый пробник до 100МГц (30 Aср.кв./50 Апик, кратковременно) |
| N2893A | токовый пробник до 100МГц (30 Aср.кв./50 Апик, кратковременно) |
| N2820A | Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА — 5 А) |
| N2821A | Высокочувствительный токовый пробник до 3 МГц (50 мкА — 5 А) |
| 10076B | Высоковольтный пробник до 250 МГц |
| N2771B | Высоковольтный пробник до 50 МГц |
| N2870A | Пробник до 35 МГц |
| N2871A | Пробник до 200 МГц |
| N2872A | Пробник до 350 МГц |
| N2873A | Пробник до 500 МГц |
| N2874A | Пробник до 1,5 ГГц |
| N2875A | Пробник до 500 МГц |
| N2876A | Пробник до 1,5 ГГц |
| N2830A | Пробник до 4 ГГц (InfrniiMax III+) |
| N2831A | Пробник до 8 ГГц (InfrniiMax III+) |
| N2832A | Пробник до 13 ГГц (InfrniiMax III+) |
| N2848A | Г оловка пробника QuickTip |
| N2849A | Г оловка пробника QuickTip |
| DSOS8GBW | У величение полосы пропускания до 8 ГГц |
| DSOS6GBW | У величение полосы пропускания до 6 ГГц |
| DSOS4GBW | У величение полосы пропускания до 4 ГГц |
| DSO2G5BW | Увеличение полосы пропускания до 2,5 ГГц |
| DSOS2GBW | У величение полосы пропускания до 2 ГГц |
| DSOS1GBW | У величение полосы пропускания до 1 ГГц |
| N2113A-100 | Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал |
| N2113A-200 | У величение памяти с 100 Мвыб на канал до 200 Мвыб на канал |
| N2113A-400 | Увеличение памяти с 200 Мвыб на канал до 400 Мвыб на канал |
| N2901E | Модернизация до осциллографа смешанных сигналов |
| N2746A | Дополнительный твердотельный жесткий диск |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно физически. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти осциллографа, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО осциллографов приведены в таблице 2.
| Идентификационное наименование ПО | SetupInfiniium05010000 |
| Номер версии (идентификационный номер) ПО | Версия не ниже 05010000 |
| Цифровой идентификатор ПО (контрольная сум-маисполняемого кода) | — |
| Алгоритм вычисления цифрового идентификатора
ПО |
— |
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу 651-15-05 МП «Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в марте 2015 г.
Основные средства поверки:
- генератор сигналов E8257D (рег.№ 53941-13) (опция 520): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5*10-8; максимальный уровень выходной мощности не менее 10 дБ/мВт, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ;
- ваттметр Agilent E4418B (рег.№ 38915-08): с преобразователем E4413A (рег.№ 57163-14): частота преобразования до 14 ГГц; диапазон измерений уровня мощности от минус 24 до 16 дБ/мВт;
- мультиметр Agilent 3458A (№ 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5 • 10-6 • D + 0,3 • 10-6 • E) в диапазоне от 0,1 до 1 В, ± (0,5^ 10-6 • D +0,05 • 10-6 • E) в диапазоне от 1 до 10 В, где D — показания мультиметра, Е — верхний предел диапазона измерений;
- калибратор универсальный Fluke 9100 (рег.№ 25985-09): диапазон пост./пер. напряжения до 1050 В (разрешение 1 мкВ), погрешность пост. 0,004 % / пер. 0,025 %; частотомер электронно-счетный 53132А (рег. № 26211-03): диапазон частот от 0 до 225 МГц, пределы допускаемой относительной погрешности ± 5 10-6;
- стандарт частоты рубидиевый FS725 (р ег. №31222-06), пределы допускаемой относительной погрешности частоты 10 МГц ± 1 10- .
Сведения о методах измерений
- Осциллографы DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам DSOS054A, MSOS054A, DSOS104A, MSOS104A, DSOS204A, MSOS204A, DSOS254A MSOS254A, DSOS404A, MSOS404A, DSOS604A, MSOS604A, DSOS804A, MSOS804A
- Техническая документация изготовителя.
