Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B
Поверка осуществляется по документу МП 48468-11 «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSо4оз4В, МSо4о54В, МSо4104В фирмы «текнгопiх (Снгпа) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Мин-обороны России» 28.09. 2011 года.
Средства поверки:
- установка измерительная К2С-62А (Рег. М 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 °/о, диапазон девиации периода ± 10 °/о, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015’Т + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 °/о, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
- вольтметр универсальный В7-80 (Рег. М 28335-04), диапазон измерений сопротивления постоянного тока от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянному току (0,1%+0,05) Ом, в диапазоне от 0 до 200 Ом, 200 МОм ±(0,1+0,1х R)°/о, в диапазоне от 0,12 до 200 МОм;
- частотомер универсальный Ч3-86 (Рег. М 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2.10-в.
Сведения о методиках (методах) измерений
- Руководство по эксплуатации. «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSО4034В, МSО4054В, МSО4104В».
Нормативные и технические документы, устанавливающие требования к осциллографам ВР04034В, ВР04054В, ВРО4104В, МSО4034В, МSО4054В, М~О4104В
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений амплитудных и временных параметров и исследования формы электрических сигналов с индикацией результатов измерений на экране.
Поверка осциллографа DPO4034B, DPO4054B, DPO4104B, MSO4034B, MSO4054B, MSO4104B

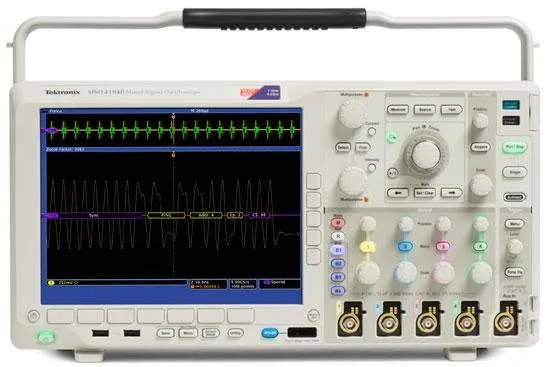

Конструктивно осциллографы выполнены в виде настольного моноблочного прибора.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. Для организации связи с внешними устройствами применяются интерфейсы LAN., USB 2.0 и опционально GPIB.
Модели осциллографов ВР04034В, ВРО4054В, ВРО4104В, МSО4034В, МSО4054В, МSО4104В отличаются полосой пропускания и наличием цифровых каналов для работы в режиме логического анализатора:
- ВР04034В — полоса пропускания 350 МГц;
- ВР04054В — полоса пропускания 500 МГц;
- ВР04104В — полоса пропускания 1000 МГц;
- МSО4034В — полоса пропускания 350 МГц и 16 цифровых каналов;
- МSО4054В — полоса пропускания 500 МГц и 16 цифровых каналов;
- МSО4104В — полоса пропускания 1000 МГц и 16 цифровых каналов.
Внешний вид, схемы пломбировки от несанкционированного доступа и обозначение мест для размещения наклеек моделей осциллографов не отличается друг от друга.
Программное обеспечение
Программное обеспечение (ПО) представляет собой комплект микропрограммного обеспечения для осциллографов серии ВРО/МSО4000В. ПО позволяет проводить необходимые измерения, контроль и осуществлять необходимые настройки.
Метрологически значимая часть программного обеспечения осциллографов представляет программный продукт «ВР04000 АШ) М~О4000 FIRMWARR ».
Идентификационные данные (признаки) метрологически значимой части программного обеспечения
| Наименование ПО | Идентификаци- онное наимено- вание ПО |
Номер вер- сии (иден- тификаци- онный но-
мер) ПО |
Цифровой иден- тификатор ПО (контрольная сумма исполняе- мого кода) |
Алгоритм вычисления идентифика- тора ПО |
| Микропрограммное
обеспечение для осциллографов се- рии DPO/MSO4000B |
ВРО4000В AND МSО4000В FIRMWARE V 1.32 |
V1.32 | 9cf51bb659575a02 ea7cf2285b3be3b4 |
MD5 |
Программное обеспечение «ВРО4000 AND М~О4000 FIRMWARE» предназначено только для работы с осциллографами DPO4034B, DPO4o54B, DPO4104B, МSО4034В, МSО4054В, МSО4104В и не может быть использовано отдельно от измерительно-вычислительной платформы этих осциллографов.
Влияние метрологически значимой части программного обеспечения на метрологические характеристики осциллографов не выходит за пределы согласованного допуска.
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные достаточно защищены от случайных или непреднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений согласно МИ 3286-2010: А.
|
Межповерочный интервал
|
|
|

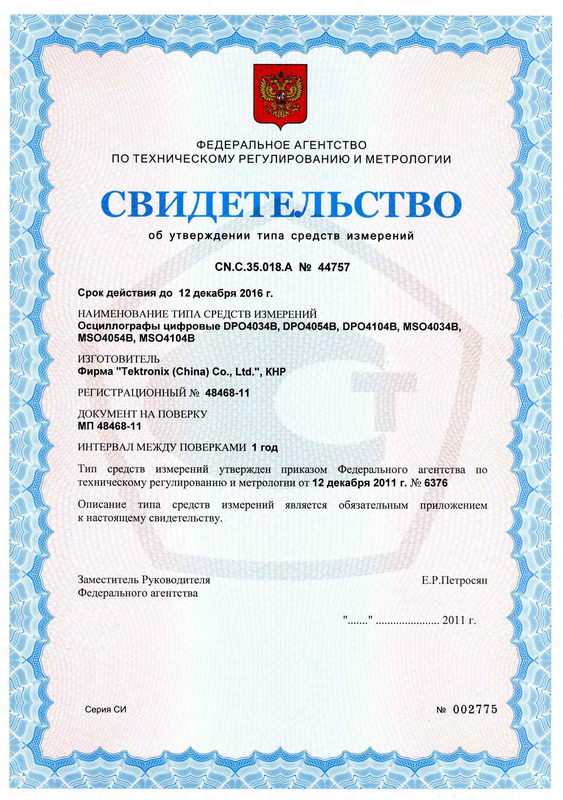

Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу МП 48468-11 «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSо4оз4В, МSо4о54В, МSо4104В фирмы «текнгопiх (Снгпа) Со., Ltd.», КНР. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Мин-обороны России» 28.09. 2011 года.
Средства поверки:
- установка измерительная К2С-62А (Рег. М 31434-06), диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 °/о, диапазон девиации периода ± 10 °/о, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015’Т + 1,5 мкВ), где U — установленное напряжение, диапазон девиации амплитуды ± 10 °/о, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс;
- вольтметр универсальный В7-80 (Рег. М 28335-04), диапазон измерений сопротивления постоянного тока от 0 до 200 МОм, пределы допускаемой погрешности измерений сопротивления постоянному току (0,1%+0,05) Ом, в диапазоне от 0 до 200 Ом, 200 МОм ±(0,1+0,1х R)°/о, в диапазоне от 0,12 до 200 МОм;
- частотомер универсальный Ч3-86 (Рег. М 27901-04), диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2.10-в.
Сведения о методиках (методах) измерений
- Руководство по эксплуатации. «Осциллографы цифровые ВР04034В, ВРО4054В, ВРО4104В, МSО4034В, МSО4054В, МSО4104В».
Нормативные и технические документы, устанавливающие требования к осциллографам ВР04034В, ВР04054В, ВРО4104В, МSО4034В, МSО4054В, М~О4104В
- Техническая документация фирмы-изготовителя.
