Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

62300-15

Особенности

—

Поверка осуществляется в соответствии с документом МРБ МП.2462-2014 «Система обеспечения единства измерений Республики Беларусь. Тестеры оптические IIT-LTS. Методика поверки», утвержденным БелГИМ 24.12.2014

Средства поверки:

1 Рабочие эталоны единицы средней мощности оптического излучения в волоконнооптических системах передачи «РЭСМ-ВC» № Госреестра 60570-15.

Основные метрологические характеристики:

Диапазон измеряемой средней мощности оптического излучения, Вт: 10 — 10 Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки, %:

в диапазоне от 10 до 2 • 10 Вт включительно: ± 2,5 канал 3: 35 ± 5 канал 4: 45 ± 5 меры обратных потерь 1550 нм: канал 1: 5 ± 3 канал 2: 25 ± 5 канал 3: 35 ± 5 канал 4: 45 ± 5 калибровочной меры: 15 ± 3

Предел допускаемой абсолютной погрешности измерений обратных потерь, дБ: 0,5

Сведения о методах измерений

«Тестеры оптические IIT-LTS. Руководство по эксплуатации ИИТ.421711.037 РЭ» раздел 7.

Нормативные и технические документы, устанавливающие требования к тестерам оптическим IIT-LTS

1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2 ТУ BY 100003325.016-2014 «Тестеры оптические IIT-LTS. Технические условия».

3 МРБ МП.2462-2014 «Тестеры оптические IIT-LTS. Методика поверки».

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Тестеры оптические IIT-LTS (далее — прибор IIT-LTS) предназначены для измерения оптической мощности, затухания и обратных потерь в оптических волокнах, волоконное оптических компонентах, их соединениях, а также для генерации непрерывного стабилизированного излучения и видимого света. Поверка оптического тестера IIT-LTS осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

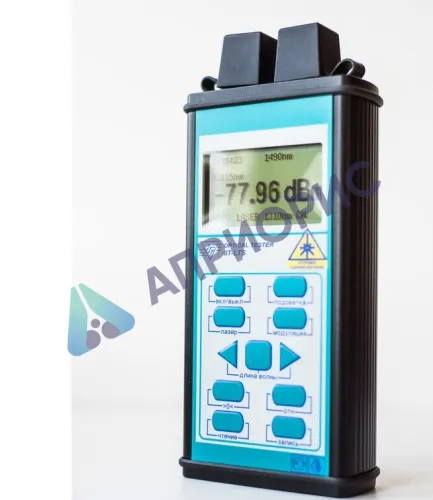

Поверка оптического тестера IIT-LTS

Принцип работы измерителя мощности прибора IIT-LTS основан на преобразовании оптического сигнала в электрический с помощью фотодиода.

Принцип работы источника оптического излучения прибора IIT-LTS основан на преобразовании электрического сигнала в оптический с помощью лазерного диода.

Принцип работы измерителя обратных потерь основан на измерении рассеянного назад и отраженного оптического сигнала.

Для измерения оптической мощности в приборе IIT-LTS в качестве оптоэлектронного преобразователя используется InGaAs pin-фотодиод. Ток фотодиода усиливается и преобразуется в цифровую форму с помощью АЦП. Полученный цифровой сигнал обрабатывается микропроцессором, и измеренное значение оптической мощности выводится на экран.

Приборы IIT-LTS выпускаются в исполнениях и модификациях, указанных в таблице

Название исполнения	Обозначение исполнения	Обозначение модификации
Тестер оптический	IIT-LTS	IIT-LTS-PMx-LSyy IIT-LTS-PMx-ORL-LSyy IIT-LTS-PMx-ORL-LSyy-PM3
Измеритель оптической мощности	IIT-LTS PM	IIT-LTS-PM1 IIT-LTS-PM2
Источник оптического излучения	IIT-LTS LS	IIT-LTS-LS15 IIT-LTS-LS14 IIT-LTS-LS16 IIT-LTS-LS85
Измеритель обратных потерь	IIT-LTS ORL	IIT-LTS -ORL-L S15-PM3 IIT-LTS -ORL-L S15 IIT-LTS -ORL-L S14-PM3 IIT-LTS -ORL-L S14 IIT-LTS-ORL-LS16-PM3 IIT-LTS -ORL-L S16
Примечания 1 Исполнение «тестер оптический IIT-LTS» содержит а) одну из модификаций измерителя оптической мощности РМ1 или РМ2 и б) одну из модификаций источника оптического излучения или измерителя обратных потерь. 2 Параметры х и уу в обозначении исполнителя «тестер оптический IIT-LTS» принимают значения, используемые при обозначении соответствующих модификаций: х=1 или 2, уу=15,14,16, или 85. 3 Измеритель обратных потерь всегда выполняет функцию источника оптического излучения и в качестве опции может содержать измеритель оптической мощности модификации РМ3.

B модификации РМ1 измерителя оптической мощности падающее излучение попадает непосредственно на фотодиод.

B модификации PM2 измерителя оптической мощности фотодиод имеет ослабляющий фильтр, что позволяет увеличить максимальное значение измеряемой мощности.

В модификациях РМ1 и РМ2 измерителя оптической мощности фотодиод встроен в оптический разъем, расположенный на верхней панели прибора IIT-LTS.

B модификации РМЗ измерителя оптической мощности, которая является частью измерителя обратных потерь, принимаемое излучение попадает на фотодиод через оптический разветвитель.

В качестве источников излучения используются лазерные диоды, мощность каждого из которых стабилизирована с помощью фотодиода обратной связи. Источник излучения имеет два режима работы: непрерывный и с модуляцией мощности импульсным сигналом с частотами 270, 1000 и 2000 Гц. Любая модификация прибора IIT-LTS может дополнительно содержать источник видимого излучения VFL.

Измеритель оптической мощности прибора IIT-LTS имеет режим автоматического определения длины волны источника оптического излучения прибора IIT-LTS.

B измерителе обратных потерь прибора IIT-LTS излучение, генерируемое одним из лазеров прибора, через оптический разветвитель вводится в измеряемое OB или волоконнооптическое устройство. Рассеянное назад и отраженное излучениё через другое плечо разветвителя: подается на измеритель оптической мощности. Уровень принятой мощности сравнивается с калибровочными значениями, записанными в памяти прибора IIT-LTS, и на экране отображается рассчитанное значение обратных потерь.

Измеритель обратных потерь всегда выполняет функции источника оптического излучения. Кроме того, в нем в качестве опции может быть реализован режим измерителя оптической мощности модификации РМЗ.

Выходной разъем измерителя обратных потерь имеет тип **/АРС.

Прибор IIT-LTS позволяет хранить до 4096 результатов измерений.

Прибор IIT-LTS имеет режимы установки и даты, времени автоматического отключения, включения звукового сигнала при нажатии кнопок.

В корпусе прибора IIT-LTS расположены:

источник оптического излучения;
измеритель оптической мощности;
измеритель обратных потерь;
источник видимого излучения;
импульсный преобразователь: напряжения;
электронные узлы для управления процессом и хранения информации;
аккумуляторная батарея.

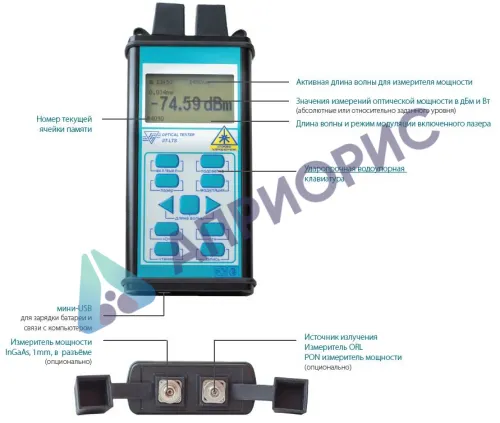

На передней панели прибора IIT-LTS расположены:

монохромный экран для отображения информации;
кнопки управления.

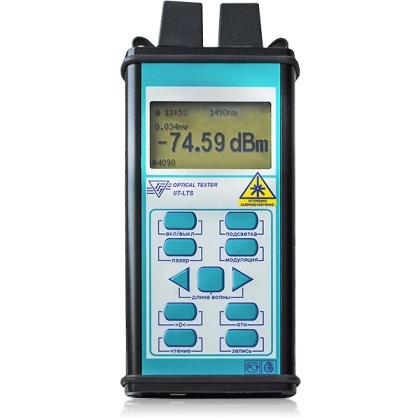

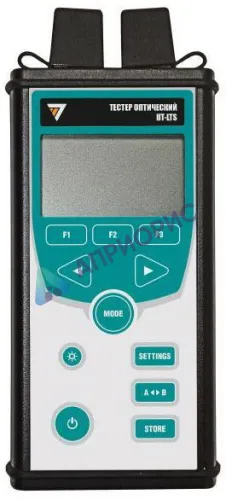

Внешний вид прибора IIT-LTS и место нанесения знака поверки указано на рисунке 1.

Прибор IIT-LTS может выполнять функции следующих приборов, используемых для измерения характеристик оптических волокон (OB) и волоконно-оптических компонентов:

измерителя оптической мощности;
источника оптического излучения;
измерителя обратных потерь;
источника видимого излучения.

Приборы IIT-LTS могут использоваться при производстве OB и оптических кабелей связи, а также при монтаже и эксплуатации волоконно-оптических линий связи (ВОЛС).

Приборы IIT-LTS могут работать в лабораторных и полевых условиях.

Программное обеспечение

Программное обеспечение (далее — ПО) измерителей является встроенным и реализовано в контроллере, который размещен в корпусе прибора IIT-LTS.

Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллеров, применяемых в измерителях. Защита ПО и данных измерений от преднамеренных и непреднамеренных воздействий соответствует высокому уровню согласно Р 50.2.077-2014. Конструкция прибора IIT-LTS исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Межповерочный интервал
Госреестр
Особенности

Средства поверки:

Основные метрологические характеристики:

в диапазоне от 10 до 2 • 10 Вт включительно: ± 2,5 канал 3: 35 ± 5 канал 4: 45 ± 5 меры обратных потерь 1550 нм: канал 1: 5 ± 3 канал 2: 25 ± 5 канал 3: 35 ± 5 канал 4: 45 ± 5 калибровочной меры: 15 ± 3

Предел допускаемой абсолютной погрешности измерений обратных потерь, дБ: 0,5

Сведения о методах измерений

«Тестеры оптические IIT-LTS. Руководство по эксплуатации ИИТ.421711.037 РЭ» раздел 7.

Нормативные и технические документы, устанавливающие требования к тестерам оптическим IIT-LTS

1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2 ТУ BY 100003325.016-2014 «Тестеры оптические IIT-LTS. Технические условия».

3 МРБ МП.2462-2014 «Тестеры оптические IIT-LTS. Методика поверки».
