Поверка оптического квадранта КО
Поверка осуществляется в соответствии с ГОСТ 8.393-2010 «ГСИ. Квадранты оптические. Методы и средства поверки».
Перечень основных средств поверки:
| Наименование | Основные метрологические характеристики |
| Образцы шероховатости | Яа=1,25 мкм, Ra=0,63 мкм, ПГ(-17%; +12%) |
| Плоская стеклянная пластина ПИ 60 | КТ 2 |
| Линейка лекальная ЛД-1-200 | КТ 2 |
| Меры длины концевые плоскопараллельные | 0,994 / 0,995 / 1,000 / 1,01 / 1,001 мм; КТ 2 |
| Плита поверочная | 630×400; КТ 0 |
| Уровень брусковый | 150-0,10; ПГ±0,03 мм |
| Г оловка делительная оптическая ОДГЭ-5 | ПГ±5″ |
| Автоколлиматор АК-0,5У | ПГ± 3″ |
| Мера плоского угла призматическая тип 4 | 8 граней, 1 разряд |
| Меры длины концевые плоскопараллельные | (5,12 — 100) мм 4 разряд; (50 — 1000) мм 3 разряд |
| Г оризонтальный оптиметр ИКГ | ПГ± 0,0003 мм |
| Диоптрийная трубка | ±5 дптр, ПГ±0,5 дптр |
Сведения о методах измерений
Методы измерений изложены в АЛ2.787.046 ПС «Квадрант оптический КО-10. Паспорт», АЛ3.817.001 ПС «Квадрант оптический КО-60. Паспорт», АЛ3.817.002 ПС «Квадрант оптический КО-60М. Паспорт».
Нормативные и технические документы, устанавливающие требования к квадрантам КО
- ТУ3-3.179-81 «Квадранты оптические КО-10; КО-60. Технические условия»
- ТУ3-3.1387-82 «Квадранты оптические КО-60М. Технические условия»
- ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения углов наклона плоских и цилиндрических поверхностей и для их установки под заданным углом к горизонтальной плоскости. Квадранты применяются в лабораториях научно-исследовательских институтов, машиностроительных предприятий, строительных организаций и других отраслях народного хозяйства.
Поверка оптического квадранта КО

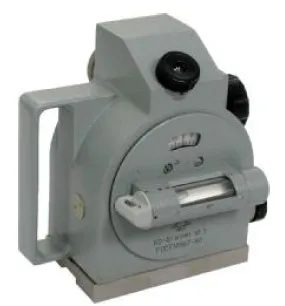

Квадранты изготавливаются трех модификаций: КО-10 (с ценой деления 10″), КО-60 и КО-6ОМ (с ценой деления 60″).
Принцип действия квадранта заключается в том, что отсчет угла наклона основания относительно оси уровня производится по стеклянному лимбу с помощью отсчетного микроскопа. Квадрант работает как при естественном, так и при искусственном освещении.
Оптическая схема квадранта КО-10.
Лучи света от зеркала (16) через защитное стекло (15) попадают в светопровод (7) и направляются им на лимб (14) и шкалу (3). Лучи, передающие изображение штрихов шкалы и штрихов лимба (нижнее в поле зрения), через сетку (2) с индексом, через призмы (1) и (19) проходят в объектив, состоящий из линз (4) и (5). Лучи, передающие изображение штрихов диаметрально противоположной части лимба (верхнее поле зрения), призмой (17), клиньями (18) микрометра и призмой (19) направляются также в объектив. Объектив через призму (13) и разделительный блок, состоящий из призмы (11) и клиньев (8) и (12), передаёт изображение штрихов шкалы и двух диаметрально противоположных частей лимба в фокальную плоскость окуляра. Окуляр состоит из линз (9) и (10). Лучи, передающие изображение шкалы, отражаются зеркальным участком грани призмы (11). Лучи, передающие нижнее изображение штрихов лимба, отражаются зеркальным участком клина (12), а зеркальная грань клина (8) отражает лучи, передающие верхнее изображение штрихов. Линия раздела между верхним и нижним изображениями штрихов образуются границей серебрения на клине (12). Пластина (6) компенсирует разность верхнего и нижнего изображений штрихов лимба, возникающую в разделительном блоке. Клинья (18) совместно образуют плоскопараллельную пластинку. Сдвигом клиньев перпендикулярно оптической оси меняется толщина пластинки, и этим достигается правильность показаний отсчетного устройства.
| Наименование показателя | Модель квадранта | ||
| КО-10 | КО-60 | КО-60М | |
| Диапазон измерений углов по лимбу, …° | 0-360 | ±120 | |
| Пределы допускаемой абсолютной погрешности измерений, …» | ±10 | ±30 | |
| Цена деления шкалы отсчётного устройства,…» | 10 | 60 | |
| Цена деления шкалы основного уровня,. « | 15 | 30 | |
| Цена деления шкалы поперечного уровня, …’ | 4 | ||
| Цена деления шкалы лимба, …’ | 20 | 60 | |
| Цена деления наружной шкалы, …° | 5 | 1 | |
| Г абаритные размеры, мм, не более | 165x120x165 | 155x97x131 | 155x97x151 |
| Масса, кг, не более:
— квадранта — комплекта с укладкой |
3,4
6,0 |
2,5
4,0 |
3.5
7.5 |
| Условия эксплуатации по гр. С3 ГОСТ Р 52931:
— температура окружающего воздуха, °С — верхнее значение относительной влажности, % |
от -10 до +40 80 | от -50 до +50 при условии предохранения от осадков | |
| Установленный полный ресурс, ч, не менее | 6000 | ||
| Установленный срок службы, лет, не менее | 6 | 6,5 | |
| Длина основания квадранта, мм, не менее | 120 | 148 | |
| Исполнение | обычное | с магнитом | |
Поверка осуществляется в соответствии с ГОСТ 8.393-2010 «ГСИ. Квадранты оптические. Методы и средства поверки».
Перечень основных средств поверки:
| Наименование | Основные метрологические характеристики |
| Образцы шероховатости | Яа=1,25 мкм, Ra=0,63 мкм, ПГ(-17%; +12%) |
| Плоская стеклянная пластина ПИ 60 | КТ 2 |
| Линейка лекальная ЛД-1-200 | КТ 2 |
| Меры длины концевые плоскопараллельные | 0,994 / 0,995 / 1,000 / 1,01 / 1,001 мм; КТ 2 |
| Плита поверочная | 630×400; КТ 0 |
| Уровень брусковый | 150-0,10; ПГ±0,03 мм |
| Г оловка делительная оптическая ОДГЭ-5 | ПГ±5″ |
| Автоколлиматор АК-0,5У | ПГ± 3″ |
| Мера плоского угла призматическая тип 4 | 8 граней, 1 разряд |
| Меры длины концевые плоскопараллельные | (5,12 — 100) мм 4 разряд; (50 — 1000) мм 3 разряд |
| Г оризонтальный оптиметр ИКГ | ПГ± 0,0003 мм |
| Диоптрийная трубка | ±5 дптр, ПГ±0,5 дптр |
Сведения о методах измерений
Методы измерений изложены в АЛ2.787.046 ПС «Квадрант оптический КО-10. Паспорт», АЛ3.817.001 ПС «Квадрант оптический КО-60. Паспорт», АЛ3.817.002 ПС «Квадрант оптический КО-60М. Паспорт».
Нормативные и технические документы, устанавливающие требования к квадрантам КО
- ТУ3-3.179-81 «Квадранты оптические КО-10; КО-60. Технические условия»
- ТУ3-3.1387-82 «Квадранты оптические КО-60М. Технические условия»
- ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
