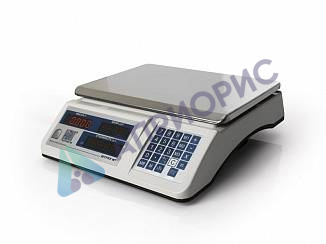

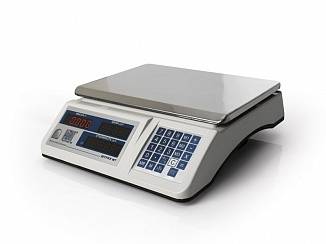

Поверка настольных весов электронных Штрих М7 3-1, Штрих М7 6-1.2, ШтрихМ7 6-2, Штрих М7 15-1.2.5, Штрих М7 15-2.5, Штрих М7 15-5, Штрих М7 30-5.10, Штрих М7 30-10

Назначение: для статического измерения массы товаров.

Поверка настольных весов электронных Штрих М7 3-1, Штрих М7 6-1.2, ШтрихМ7 6-2, Штрих М7 15-1.2.5, Штрих М7 15-2.5, Штрих М7 15-5, Штрих М7 30-5.10, Штрих М7 30-10

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее — датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Весы состоят из корпуса, грузоприемного устройства (далее — ГПУ) и весоизмерительного устройства, включающего в себя датчик и терминал.

Весы изготавливаются в четырех конструктивных исполнениях:

• с терминалом, имеющим дисплей показаний массы, цены и стоимости, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, цены и стоимости, закрепленным на задней панели корпуса (индекс Т);
• с терминалом, имеющим дисплей показаний массы, цены и стоимости, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, цены и стоимости, закрепленным на корпусе посредством стойки (индекс ТС);
• с терминалом, имеющим дисплей показаний массы, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства (индекс ФБ);
• с терминалом, имеющим дисплей показаний массы, с блоком клавиатуры, закрепленным на лицевой панели корпуса весоизмерительного устройства, и с дополнительным дисплеем покупателя, дублирующим показания массы, закрепленным на задней панели корпуса (индекс ФМ).

В терминалах весов используются следующие типы дисплеев:

• светодиодный (индекс Д);
• жидкокристаллический (индекс отсутствует).

Весы могут иметь встроенную аккумуляторную батарею (индекс А).

Для связи с персональным компьютером весы поставляются с интерфейсом:

• RS-232 (индекс И);
• без интерфейса (индекс отсутствует).

Весы выпускаются в восьми модификациях: Штрих М7 3-1, Штрих М7 6-1.2, ШтрихМ7 6-2, Штрих М7 15-1.2.5, Штрих М7 15-2.5, Штрих М7 15-5, Штрих М7 30-5.10, Штрих М7 30-10, которые отличаются значениями максимальной и минимальной нагрузки, поверочного интервала, диапазоном выборки массы тары.

Весы изготавливаются однодиапазонными, двухинтервальными и трехинтервальными.

Обозначение весов для заказа имеет вид:

Весы настольные электронные Штрих М7[Х] [1] — [2] [3][4][5], где Штрих М7 — обозначение типа весов;

• [Х] — индекс конструктивного исполнения: Т, ТС, ФБ или ФМ;
• [1] — значение Мах весов, кг: 3,6, 15 или 30;
• [2]    — значение е весов, г:
  • 1, 2, 5 или 10 — для однодиапазонных весов;
  • 1.2, 2.5 или 5.10 — для двухинтервальных весов;
  • 1.2.5 — для трехинтервальных весов;
• [3]    — индекс типа дисплея: Д или отсутствие индекса;
• [4]    — индекс наличия встроенной аккумуляторной батареи: А;
• [5]    — индекс наличия интерфейса: И.

Пример обозначения весов при заказе:

Весы настольные электронные Штрих М7Т 15 — 2.5 ДАИ.

Весы имеют следующие устройства и функции:

• полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
• устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
• устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
• устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4). Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):
• вычисление стоимости товара по массе и цене (весы с индексами Т, ТС);
• вычисление суммарной стоимости товаров (весы с индексами Т, ТС);
• вычисление сдачи (весы с индексами Т, ТС);
• запоминание и вызов из энергонезависимой памяти информации о цене товара (весы с индексами Т, ТС);
• суммирование результатов взвешивания (весы с индексами ФБ, ФМ)
• счетный режим (весы с индексами Т, ТС, ФБ, ФМ).

На корпусе весоизмерительного устройства прикрепляется маркировочная табличка, разрушающаяся при удалении, содержащая следующую информацию:

• наименование или товарный знак предприятия-изготовителя;
• условное обозначение весов;
• номер весов по системе нумерации предприятия-изготовителя;
• класс точности весов по ГОСТ OIML R 76-1-2011;
• значение максимальной нагрузки (Max);
• значение минимальной нагрузки (Min);
• значение поверочного интервала (е);
• максимальный диапазон выборки массы тары (Т-);
• знак утверждения типа средства измерений;
• год изготовления.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 3, и загружается только на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.

Метрологически значимые параметры изменяются в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре, и защищен пломбой.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО
