Поверка нагрузок электронных 6330A-ТЕСТ и 63800-ТЕСТ
Поверка нагрузок осуществляется по документу МП-031/551-2013 «Нагрузки электронные серий 6330А-ТЕСТ и 63800-ТЕСТ. Методика поверки», утвержденному ГЦИ СИ ФбУ «Ростест-Москва» 30 сентября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А диапазон измерения напряжения постоянного тока: 0 — 1000 В
- предел допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 — 2,5 10-6)U
- шунт токовый АКИП-7501 номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного тока 1 мкА — 250 А классы точности: 0,01 (измерение силы постоянного тока); 0,1 (измерение силы переменного тока).
Сведения о методах измерений
- Методы измерений с помощью нагрузок электронных серий 6330А-ТЕСТ и 63800-ТЕСТ указаны в документе «Нагрузки электронные серий 6330А-ТЕСТ и 63800-ТЕСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серий 6330А-ТЕСТ и 63800-ТЕСТ
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы-изготовителя.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для работы в качестве нагрузок при испытаниях, поверке, калибровке источников питания постоянного и переменного (только нагрузки серии 63800-ТЕСТ) тока с одновременным измерением входных величин (напряжения и силы постоянного и переменного тока, электрической мощности).
Поверка нагрузок электронных 6330A-ТЕСТ и 63800-ТЕСТ

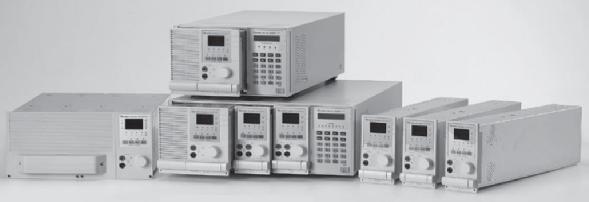

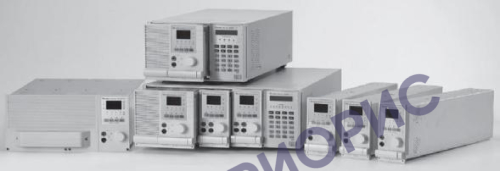

Нагрузки электронные серий 6330А-ТЕСТ и 63800-ТЕСТ представляют собой многофункциональные цифровые электроизмерительные приборы, обладающие возможностью автоматического самотестирования, калибровки и самодиагностики.
Нагрузки электронные серии 6330А-ТЕСТ предназначены для работы в качестве нагрузок для источников постоянного тока и конструктивно состоят из базового блока (модификации 6332А и 6334А) и встраиваемых сменных модулей (модификации 63301А, 63302А, 63303А, 63305А, 63306А, 63307А, 63308А, 63312А). Базовый блок нагрузок электронных модификации 6334А содержит четыре посадочных места для установки встраиваемых сменных модулей. Базовый блок модификации 6332А функционально идентичен базовому блоку модификации 6334А, но имеет меньшую ширину и располагает лишь двумя посадочными местами для установки модулей нагрузки.
Встраиваемые сменные модули модификаций 63301А, 63302А, 63303А, 63305А, 63306А, 63307А, 63308А, 63312А предназначены для установки в базовые блоки. Каждый модуль в составе базового блока может работать независимым образом в режиме стабилизации силы тока, в режиме стабилизации напряжения, в режиме стабилизации сопротивления или в режиме стабилизации мощности. Встраиваемые модули нагрузок электронных имеют различные сочетания входных напряжений и токов и занимают одно (модификации 3301А, 63302А, 63303А, 63305А, 63306А, 63307А), два (модификация 63308А) или четыре (модификация 63312А) посадочных места.
Нагрузки электронные серии 63800-ТЕСТ (модификации 63802, 63803, 63804) предназначены для работы в качестве нагрузок для источников постоянного и переменного тока и конструктивно представляют собой стационарные электроизмерительные приборы, выполненные в едином корпусе.
Управление и контроль за режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка параметров нагрузки производится с помощью функциональных кнопок, расположенных на лицевой панели нагрузки, установленные значения отображаются на жидкокристаллическом дисплее. Нагрузки оснащены цифровыми измерителями силы тока и напряжения, позволяющими одновременно контролировать оба параметра.
Программное обеспечение
Программное обеспечение нагрузок электронных серий 6330А-ТЕСТ и 63800-ТЕСТ встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Метрологические характеристики нагрузок нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения нагрузок представлены в таблице 1.
Таблица 1
| Наименование
программного обеспечения |
Идентифика
ционное наименование программного обеспечения |
Номер версии программного обеспечения | Цифровой
идентификатор программного обеспечения |
Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| 62000СБ | 62012P | v3.00 | — | — |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
| Характеристика | Значение | |||
| 63301А | 63302А | 63303А | 63305А | |
| Диапазон установки напряжения постоянного тока (режим CV), В | от 0,4 до 80 | от 0,4 до 80 | от 0,4 до 80 | от 1 до 500 |
| Предел допускаемой абсолютной погрешности установки напряжения постоянного тока | ± (0,0005 • U + 0,001 • ^акс) | |||
| Предел допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе | ± (0,00025 • U + 0,00025 • Цакс) | |||
| Диапазон установки силы постоянного тока (режим CC), А | от 0 до 40 | от 0 до 20 | от 0 до 60 | от 0 до 10 |
| Предел допускаемой абсолютной погрешности установки силы постоянного тока | ± (0,001 • I + 0,002 • !макс) | |||
| Характеристика | Значение | |||
| 63301А | 63302А | 63303А | 63305А | |
| Предел допускаемой абсолютной погрешности измерения силы постоянного тока | ± (0,0005 • I + 0,0005 • 1макс) | |||
| Диапазон установки электрической мощности (режим СР), Вт | от 0 до 200 | от 0 до 100 | от 0 до 300 | от 0 до 300 |
| Предел допускаемой абсолютной погрешности установки электрической мощности | ± (0,0005 • P + 0,0005 • P макс) | |||
| Предел допускаемой абсолютной погрешности измерения электрической мощности на входе | ± (0,001 • P + 0,001 • P макс) | |||
| Диапазон установки электрического сопротивления (режим CR), Ом | от 0,0375 до 7500 | от 0,075 до 15000 | от 0,025 до 5000 | от 1,25 до 200000 |
| Питание | От базового блока 6332А / 6334А | |||
| Габаритные размеры
(высота х ширина х глубина), мм |
172х82х490 | |||
| Масса, кг, не более | 4,2 | |||
Примечания:
U — установленное/измеренное значение напряжения постоянного тока; имакс — максимальное значение напряжения постоянного тока;
I — установленное значение силы постоянного тока;
1макс — максимальное значение силы постоянного тока;
P — установленное значение электрической мощности;
Рмакс — максимальное значение электрической мощности.
Таблица 3 — Основные метрологические и технические характеристики встраиваемых модулей нагрузок электронных серии 6330А-ТЕСТ (модификации 63306А, 63307А, б3з08А, 63312А)
| Характеристика | Значение | |||
| 63306А | 63307А | 63308А | 63312А | |
| Диапазон установки напряжения постоянного тока (режим CV), В | от 0,4 до 80 | от 0,4 до 80 | от 1 до 500 | от 0,4 до 80 |
| Предел допускаемой абсолютной погрешности установки напряжения постоянного тока | ± (0,0005 • U + 0,001 • ^акс) | |||
| Предел допускаемой абсолютной погрешности измерения напряжения постоянного тока на входе | ± (0,00025 • U + 0,00025 • U^) | |||
| Диапазон установки силы постоянного тока (режим CC), А | от 0 до 120 | от 0 до 40 | от 0 до 20 | от 0 до 240 |
| Предел допускаемой абсолютной погрешности установки силы постоянного тока | ± (0,001 • I + 0,002 • W | |||
| Предел допускаемой абсолютной погрешности измерения силы постоянного тока | ± (0,0005 • I + 0,0005 • !макс) | |||
| Диапазон установки электрической мощности (режим CР), Вт | от 0 до 600 | от 0 до 250 | от 0 до 600 | от 0 до 1200 |
| Предел допускаемой абсолютной погрешности установки электрической мощности | ± (0,0005 • P + 0,0005 • P макс) | |||
| Характеристика | Значение | |||
| 63306А | 63307А | 63308А | 63312А | |
| Предел допускаемой абсолютной погрешности измерения электрической мощности на входе | ± (0,001 • P + 0,001 • P макс) | |||
| Диапазон установки электрического | от 0,0125 | от 0,0375 | от 0,625 | от 0,00625 |
| сопротивления (режим CR), Ом | до 2500 | до 60000 | до 100000 | до 1250 |
| Питание | От базового блока 6332А / 6334А | |||
| Габаритные размеры
(высота х ширина х глубина), мм |
172х164х490 | 172х82х490 | 172х164х490 | 172х329х490 |
| Масса, кг, не более | 7,3 | 4,5 | 7,3 | 14 |
Примечания:
U — установленное/измеренное значение напряжения постоянного тока; имакс — максимальное значение напряжения постоянного тока;
I — установленное значение силы постоянного тока;
!макс — максимальное значение силы постоянного тока;
P — установленное значение электрической мощности;
Pm^ — максимальное значение электрической мощности.
Таблица 4 — Основные технические характеристики базовых блоков нагрузок электронных серии 6330А-ТЕСТ (модификации 6332А, 6334А)_
| Наименование параметра | Значение |
| Количество посадочных мест: базового блока модификации 6332А базового блока модификации 6334А | 2
4 |
| Питание | 110/230 В; 47 — 63 Гц |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от 0 до плюс 40 90 |
| Габаритные размеры (высотахширинахглубина), мм: базового блока модификации 6332А базового блока модификации 6334А | 194х275х550
194х439х550 |
| Масса, кг, не более:
базового блока модификации 6332А базового блока модификации 6334А |
15
21,5 |
Таблица 5 — Основные метрологические и технические характеристики нагрузок электронных серии 63800-ТЕСТ__
| Характеристика | Значение | ||
| 63802 | 63803 | 63804 | |
| Диапазон установки напряжения постоянного тока (режим CV), В | от 50 до 350 | от 50 до 350 | от 50 до 350 |
| Диапазон установки напряжения переменного (45 — 440 Гц) тока (режим CV), В | от 7,5 до 500 | от 7,5 до 500 | от 7,5 до 500 |
| Предел допускаемой абсолютной погрешности установки напряжения постоянного и переменного тока | Не нормирован | ||
| Предел допускаемой абсолютной погрешности измерения напряжения постоянного и переменного тока на входе | ± (0,001 • U + 0,001 • имакс) | ||
| Характеристика | Значение | ||
| 63802 | 63803 | 63804 | |
| Диапазон установки силы постоянного и переменного (45 — 440 Г ц) тока (режим CC), А | от 0 до 18 | от 0 до 36 | от 0 до 45 |
| Предел допускаемой абсолютной погрешности установки силы постоянного и переменного тока | ± (0,001 • I + 0,002 • 1макс) | ||
| Предел допускаемой абсолютной погрешности измерения силы постоянного и переменного тока | ± (0,001 • I + 0,002 • 1макс) | ||
| Диапазон установки электрической мощности (режим CР), Вт | от 0 до 1800 | от 0 до 3600 | от 0 до 4500 |
| Предел допускаемой абсолютной погрешности установки электрической мощности | ± (0,002 • Р + 0,003 • Рмакс) | ||
| Предел допускаемой абсолютной погрешности измерения электрической мощности на входе | Не нормирован | ||
| Диапазон установки электрического сопротивления (режим CR), Ом | от 2,77 до 2500 | от 1,39 до 2500 | от 1,11 до 2500 |
| Питание | 110/230 В; 47 — 63 Гц | ||
| Габаритные размеры
(высота х ширина х глубина), мм |
177x440x595 | 310x440x595 | 310x440x595 |
| Масса, кг, не более | 37 | 66 | 66 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более | от 0 до плюс 40 90 | ||
Примечания:
U — установленное/измеренное значение напряжения постоянного тока; имакс — максимальное значение напряжения постоянного тока;
I — установленное значение силы постоянного тока;
1макс — максимальное значение силы постоянного тока;
P — установленное значение электрической мощности;
Рмакс — максимальное значение электрической мощности.
Поверка нагрузок осуществляется по документу МП-031/551-2013 «Нагрузки электронные серий 6330А-ТЕСТ и 63800-ТЕСТ. Методика поверки», утвержденному ГЦИ СИ ФбУ «Ростест-Москва» 30 сентября 2013 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А диапазон измерения напряжения постоянного тока: 0 — 1000 В
- предел допускаемой абсолютной погрешности измерения (DU): ± (0,5 10-6 — 2,5 10-6)U
- шунт токовый АКИП-7501 номинальные значения сопротивления: 0,001 Ом; 0,01 Ом; 0,1 Ом; 1 Ом; 10 Ом диапазон измерения силы постоянного тока 1 мкА — 250 А классы точности: 0,01 (измерение силы постоянного тока); 0,1 (измерение силы переменного тока).
Сведения о методах измерений
- Методы измерений с помощью нагрузок электронных серий 6330А-ТЕСТ и 63800-ТЕСТ указаны в документе «Нагрузки электронные серий 6330А-ТЕСТ и 63800-ТЕСТ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным серий 6330А-ТЕСТ и 63800-ТЕСТ
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- Техническая документация фирмы-изготовителя.
