Поверка машины испытательной универсальной Z0.5; Z1.0; Z2,5; Z5,0, Z010; Z020; Z030; Z050; Z100; Z150; Z250; Z300, Z400; Z600; Z1200; Z1600, Z2000
Поверка осуществляется по документу МП АПМ -49-11«Машины универсальные испытательные серии Z, SP . Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 01 марта 2011 г.
Основное поверочное оборудование:
- Динамометры серии KTN фирмы «Zwick/Roell TocЫergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %;
Измерители длины цифровые фирмы «HEЮENHAIN»:
- MT 1281, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3…12 мм)
- MT 60K, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3…60 мм),
- CT 6002 с пределами допускаемой абсолютной погрешности ±0,5 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,15 % (в диапазоне 0,3…60 мм);
- Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60) с. (0-60) мин., с ценой деления 0,2 с, с погрешностью не более ±0,2 % .
Сведения о методиках (методах) измерений
- Методика измерений приведена в документе «Машины универсальные испытательные серии Z. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к Машинам универсальным испытательным серии Z
- ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
- Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений силы при испытании металлов, пластмасс, резины, дерева и др. материалов на растяжение, сжатие и изгиб, область применения: лаборатории металлургической промышленности, машиностроения, строительства, легкой промышленности и т.д.
Взамен № 20385-05
Поверка машины испытательной универсальной Z0.5; Z1.0; Z2,5; Z5,0, Z010; Z020; Z030; Z050; Z100; Z150; Z250; Z300, Z400; Z600; Z1200; Z1600, Z2000

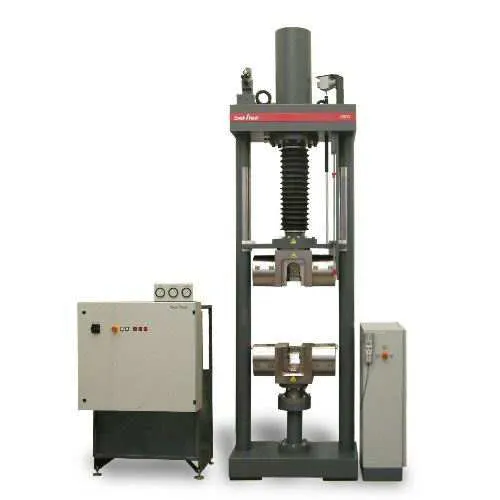

Принцип действия машин заключается в измерении величины силы и деформации испытуемого образца при растяжении, сжатии или изгибе. Машины универсальные испытательные серии Z состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы, скорость перемещения подвижной траверсы задаётся электронным блоком управления. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе. Датчик силы может
работать на растяжение и сжатие. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Значения величины силы и перемещения отображаются
на дисплее ЭВМ.
Электронный блок предназначен для управления режимами работы, обработки, хранения, отображения и передачи значений величины силы и деформации на внешнее устройства. В зависимости от модификации машины нагружающая рама может располагаться как в вертикальной, так и в горизонтальной плоскости.
Подвижная траверса машин, имеющих в обозначении индекс «Е», перемещается по направляющим колоннам с помощью шариковинтовых пар, приводимых электродвигателем, который может располагаться как в нижней, так и в верхней части нагружающей рамы.
Подвижная траверса машин, имеющих в обозначении индекс «Н», перемещается по направляющим колоннам с помощью гидравлического привода, питаемого от насоса гидростанции, находящейся рядом с нагружающей рамой. Машины могут быть укомплектованы датчиками продольной и поперечной деформации образца, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки на образце — с автоматической или ручной установкой щупов датчика на образец, а по принципу измерения могут быть индуктивными с аналоговым и цифровым выходом, тензорезисторными, инкрементальными, оптическими, лазерными.
Машины универсальные испытательные серии Z выпускаются в восемнадцати модификациях. Модификации Z0.5; Z1.0; Z2,5; Z5,0 имеют одну направляющую колонну
и две шариковинтовые пары. Модификация Z005 имеет одну или две направляющие колонны и две шариковинтовые пары. Модификации Z010; Z020; Z030; Z050; Z100; Z150; Z250; Z300 имеют две или четыре направляющие колонны и две шариковинтовые пары.
Модификации Z400; Z600; Z1200; Z1600, Z2000 с индексом «Е» имеют четыре направляющие колонны, две шариковинтовые пары и имеют электромеханический привод, модификации Z400; Z600; Z1200; Z1600, Z2000 с индексом «Н» имеют две или четыре направляющие колонны и гидравлический привод.
| Модифика- ция |
Наиболь- шая предельная нагрузка, кН |
Пределы допускае- мой относи- тельной погрешност и измерения нагрузки, % |
Пределы допускаемой абсолютной погрешности измерения деформации образца в диапазоне до 300 мкм, мкм |
Пределы допускаемой относи- тельной погрешности измерения деформации образца в диапазоне более 300 мкм, % |
Макси- мальная скорость перемеще- ния подвижной траверсы, мм/мин * |
Пределы допуска- емой относи- тельной погреш- ности измере-
ния перемеще- ния подвижной % |
Пределы допуска- емой относи- тельной погреш- ности задания скорости перемеще- ния подвижной траверсы без нагрузки,% |
Высота рабочего простран- ства без захватов, мм* |
Габарит- ные размеры высота-мм, ширина-мм, глубина-мм* | Масса, кг* |
| Z0.5 | 0,5 | ±1(0,5***) | ±3 мкм | ±1 | 2000 | ±1 | ±1 | 1070 | 1279/405/489 | 66 |
| Z1.0 | 1 | 2000 | ±1 | 1070 | 1279/405/489 | 66 | ||||
| Z2.5 | 2,5 | 1000 | ±1 | 1070 | 1279/405/489 | 66 | ||||
| Z5.0 | 5 | 600 | ±1 | 1030 | 1279/400/489 | 70 | ||||
| Z005 | 5 | 3000 | ±1 | 1045 | 1299/680/490 | 150 | ||||
| Z010 | 10 | 2000 | ±1 | 1045 | 1299/680/490 | 150 | ||||
| Z020 | 20 | 1000 | ±1 | 1045 | 1299/680/490 | 150 | ||||
| Z030 | 30 | 1000 | ±1 | 1355 | 1714/760/525 | 240 | ||||
| Z050 | 50 | 600 | ±1 | 1355 | 1714/760/525 | 240 | ||||
| Z100 | 100 | 750 | ±1 | 1355 | 1769/960/584 | 450 |
| Модифика- ция |
Наиболь- шая предель- ная нагрузка, кН |
Пределы допускае- мой относи- тельной погрешност и измерения нагрузки, % |
Пределы допускае-мой абсолютной погреш-ности измерения деформации образца в диапазоне до 300 мкм, мкм |
Пределы допускае-мой относи- тельной погреш-ности измерения деформации образца в диапазоне более 300 мкм, % |
Макси- мальная скорость перемеще- ния подвижной траверсы, мм/мин* |
Пределы допуска- емой относи- тельной погреш- ности измере- ния перемеще- ния подвижной траверсы, % |
Пределы допуска- емой относи- тельной погреш- ности задания скорости перемеще- ния подвижной траверсы без нагрузки,% |
Высота рабочего простран- ства без захватов, мм* |
Габарит- ные размеры высота-мм, ширина-мм, глубина-мм* | Масса, кг* |
| Z150 | 150 | 900 | ±1 | 1675 | 2304/1336/924 | 1470 | ||||
| Z250 | 250 | 600 | ±1 | 1675 | 2304/1336/924 | 1500 | ||||
| Z300 | 300 | 250 | ±1 | 1800 | 2600/1145/845 | 2600 | ||||
| Z400 | 400 | 250/340 | ±1 | 1800 / | 2600/1145/845 | 2600/ | ||||
| Е/Н | ±1(0,5***) | ±3 мкм | ±1 | ±1 | 500 ** | 3213/1030/500 | 2550 | |||
| Z600 | 600 | 200/250 | ±1 | 1940 / | 2860/1414/842 | 3800/ | ||||
| Е/Н | 500 ** | 3213/1030/500 | 2700 | |||||||
| Z1200 | 1200 | 400 | ±1 | 2266 / | 3591/1420/870 | 7000/ | ||||
| Е/Н | 600 ** | 3769/1220/920 | 6000 | |||||||
| Z1600 Е/Н | 1600 | 300/250 | ±1 | 2466/ | 3930/1569/845 | 9000/ | ||||
| 600 ** | 4414/1210/1015 | 8100 | ||||||||
| Z2000 Е/Н | 2000 | 300/200 | ±1 | 2826/600 | 4420/1800/1090 | 13500/ | ||||
| ** | 4600/1400/1100 | 12200 |
Поверка осуществляется по документу МП АПМ -49-11«Машины универсальные испытательные серии Z, SP . Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 01 марта 2011 г.
Основное поверочное оборудование:
- Динамометры серии KTN фирмы «Zwick/Roell TocЫergesellschaft GTM GmbH» с пределами допускаемой относительной погрешности не более ±0,1 %;
Измерители длины цифровые фирмы «HEЮENHAIN»:
- MT 1281, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3…12 мм)
- MT 60K, с пределами допускаемой абсолютной погрешности ±1 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,3 % (в диапазоне 0,3…60 мм),
- CT 6002 с пределами допускаемой абсолютной погрешности ±0,5 мкм (в диапазоне 0…0,3 мм) и пределами допускаемой относительной погрешности ±0,15 % (в диапазоне 0,3…60 мм);
- Секундомер механический по ТУ 25-1819.0021-90, диапазон (0-60) с. (0-60) мин., с ценой деления 0,2 с, с погрешностью не более ±0,2 % .
Сведения о методиках (методах) измерений
- Методика измерений приведена в документе «Машины универсальные испытательные серии Z. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к Машинам универсальным испытательным серии Z
- ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
- Техническая документация фирмы «Zwick GmbH & Co. KG», Германия.
