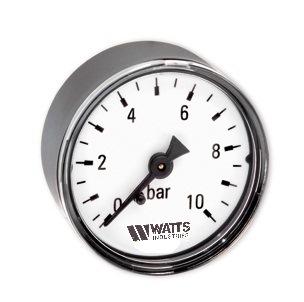

Поверка манометров показывающих F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Методы измерений изложены в паспортах на манометры показывающие F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
Нормативные и технические документы, устанавливающие требования к манометрам показывающим F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
- ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- Техническая документация фирмы «Watts Industries Deutschland GmbH», Германия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений избыточного давления газов и жидкостей.
Поверка манометров показывающих F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента трубчатой пружины, перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы прибора.
Основным узлом измерительной системы манометров является трубчатая пружина. При возрастании давления пружина разгибается и перемещение ее свободного конца с помощью передаточного механизма преобразуется во вращение показывающей стрелки относительно циферблата манометра.
Манометры M3A, F+R201 с контрольным сектором применяются для контроля за соответствием измеряемого давления заданному значению. Манометры M1, MP1, F+R200, F+R201, F+R250, F+R260 выпускаются с радиально расположенным штуцером, остальные модификации — с аксиальным штуцером. Корпуса манометров с диаметрами 80 и 100 мм изготавливаются из стали, остальных манометров — из пластмассы.
Манометры могут применяться для измерения давления пульсирующих или иных не статических процессов, при этом максимальное значение измеряемого давления не должно превышать 90 % верхнего предела измерений манометра. При измерениях давления не статических процессов погрешность измерений не нормируется.
В комплект поставки манометров по дополнительному заказу может быть включен автоматический запорный клапан, позволяющий провести демонтаж прибора без слива магистрали, подводящей измеряемую среду. При монтаже манометра на трубопроводе клапан автоматически открывается, при демонтаже — закрывается.
| Наименование характеристи | Значение характеристики | ||||||||||
| ки | F+R100 | F+R150 | F+R152 | F+R200 | F+R201 | F+R250 | F+R260 | M1 | M3A | M3B | MP1 |
| ВПИ (min), МПа | 0,25 | 0,1 | 0,1 | 0,1 | 0,25 | 0,1 | 0,006 | 0,1 | 0,1 | 0,1 | 0,01 |
| ВПИ (max), МПа | 40 | 40 | 4 | 40 | 40 | 40 | 0,1 | 40 | 40 | 4 | 0,1 |
| Пределы допускаемой основ | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 | ± 2,5 |
| ной приведенной погрешности, % | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) | (± 1,6*) |
| Пределы дополнительной погрешности, вызванной изменением t окружающего воздуха, % на 10° С | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 | ± 0,5 |
| Предельно допустимое давление, % от ВПИ | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 | 125 |
| Максимальная рабочая температура измеряемой среды, ° С | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Диаметр корпуса, мм | 40; 50; 63 | 40; 50; 63; 80; 100 | 40; 50; 63; 80; 100 | 40; 50; 63; 80; 100 | 40; 50; 63; 80; 100 | 40; 50; 63; 80; 100 | 63; 80; 100 | 40; 50; 63; 80; 100 | 40; 50; 63; 80; 100 | 40; 50; 63 | 63; 80; 100 |
| Длина, мм, не более | 43 | 53 | 56 | 31 | 31 | 31 | 45 | 31 | 53 | 56 | 45 |
| Масса, кг | 0,039 — | 0,069 — | 0,086 — | 0,042 — | 0,042 — | 0,060 — | 0,175 — | 0,042 — | 0,039 — | 0,06 — | 0,175 — |
| 0,06 | 0,176 | 0,24 | 0,175 | 0,175 | 0,255 | 0,44 | 0,255 | 0,176 | 0,126 | 0,44 | |
| Условия эксплуатации Диапазон температуры окружающей среды, ° С | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 | от -20 до 60 |
| Относительная влажность воздуха, %, не более | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Степень пылевлагозащиты | IP31 | IP31 | IP43 | IP31 | IP31 | IP31 | IP31 | IP31 | IP31 | IP43 | IP31 |
| Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Средняя наработка на отказ, ч | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 |
Поверка осуществляется по методике МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Методы измерений изложены в паспортах на манометры показывающие F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
Нормативные и технические документы, устанавливающие требования к манометрам показывающим F+R100, F+R150, F+R152, F+R200, F+R201, F+R250, F+R260, M1, M3A, M3B, MP1
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
- ГОСТ 8.017-79 «ГСИ Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;
- МИ 2124-90 «ГСИ Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- Техническая документация фирмы «Watts Industries Deutschland GmbH», Германия.
