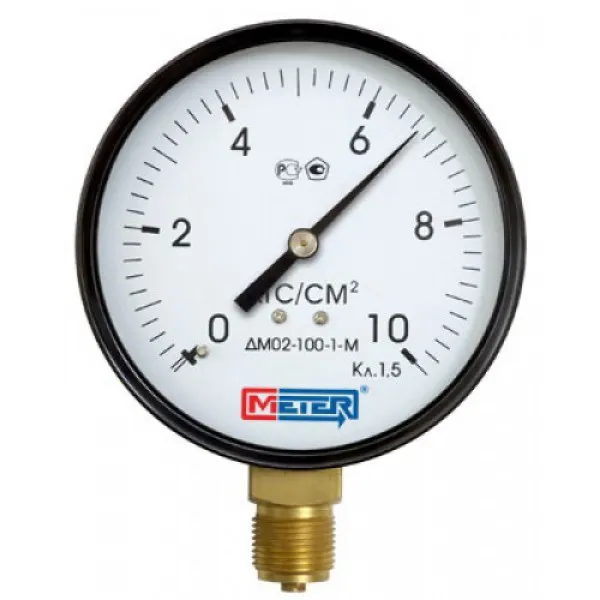

Поверка манометра, вакуумметра и мановакуумметра показывающего электроконтактного METER ДМ 02-V
Поверка осуществляется в соответствии с методикой поверки МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документе «Манометры, вакуумметры и мановакуумметры показывающие электроконтактные METER ДМ 02-V. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим электроконтактным МЕТЕК ДМ 02-V
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4.104 Па».
- МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- Техническая документация фирмы «METER», Китай.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений избыточного и вакуумметрического давления жидкостей и газов, не агрессивных к медным сплавам, а также для управления внешними электрическими цепями от сигнализирующего устройства приборов.
Поверка манометра, вакуумметра и мановакуумметра показывающего электроконтактного METER ДМ 02-V
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента приборов.
Основным узлом измерительной системы приборов является трубчатая пружина. При возрастании давления пружина разгибается и перемещение её свободного конца с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата прибора. Шкалы давления приборов могут быть отградуированными в МПа, кПа, бар, или кгс/см2.
Приборы имеют сигнализирующее устройство прямого действия исполнения V, выполненное в виде двух электрических контактов (первый на размыкание, второй на замыкание) с магнитным поджатием и подпружиниванием контактных площадок для предотвращения <щребезга» и их подгорания. Контакты покрыты специальным материалом для повышения надежности работы и предотвращения окисления. Электроконтакты и стрелка манометра механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. Контакты при эксплуатации можно установить на любое значение давления в пределах шкалы, обеспечивая их включением и выключением управление внешними электрическими цепями вспомогательных и регулирующих устройств в схемах сигнализации, автоматики и блокировки технологических процессов.
| Наименование характеристики | Значение характеристики |
| Нижний предел измерений из ряда по ГОСТ 2405, МПа
· манометров · вакуумметров и мановакуумметров |
0 от минус 0,1 до минус 0,06 |
| Верхний предел измерений из ряда по ГОСТ 2405, МПа
· манометров · мановакуумметров · вакуумметров |
от 0,06 до 160 от 0,06 до 2,4 0 |
| Пределы допускаемой основной приведенной погрешности, °/о от диапазона измерений | ±1,5 |
| Вариация показаний, °/о от диапазона измерений | 1,5 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 ° С, °/о от диапазона измерений | ±0,75 |
| Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений | ±2 5
‘ |
| Вариация срабатывания сигнализирующего устройства, °/о от диапазона измерений | 2,5 |
| Предельная допустимая перегрузка манометров и мановакуумметров избыточным давлением, °/о от верхнего предела измерений (ВПИ)
· приборы с ВПИ до 10 МПа · приборы с ВПИ свыше 10 до 60 МПа · приборы с ВПИ свьшiе 60 до 160 МПа |
25 15 10 |
| Напряжение внешних коммутируемых цепей*, В
· переменного тока с частотой 50±1 Гц · постоянного тока |
24; 27; 40; 110; 220; 250; 380 24; 27; 40; 60; 110; 220 |
| Разрывная мощность контактов, не более
· при постоянном токе (Вт) · при переменном токе (В•А) |
30 50 |
| Коммутируемый ток, А, не более | 1 |
| Материал корпуса | нержавеющая сталь, сталь с хромированным покрытием |
| Материал чувствительного элемента | латунь |
| Максимальная температура измеряемой среды, ° С
· приборы с поликарбонатным защитным стеклом · приборы с МНОГОСЛОЙНЫМ приборным защитным стеклом |
60 120 |
| Степень защиты от воздействий окружающей среды | IP 40; IP 43 |
| Номинальный диаметр циферблата, мм | 100 |
| Габаритные размеры, мм, не более диаметр корпуса
ширина корпуса |
102 106 |
| Масса, кг, не более | 0,8 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 100000 |
Поверка осуществляется в соответствии с методикой поверки МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методиках (методах) измерений
Сведения о методе измерений приведены в документе «Манометры, вакуумметры и мановакуумметры показывающие электроконтактные METER ДМ 02-V. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к манометрам, вакуумметрам и мановакуумметрам показывающим электроконтактным МЕТЕК ДМ 02-V
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
- ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
- ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4.104 Па».
- МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
- Техническая документация фирмы «METER», Китай.
