Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic
Поверка осуществляется по документу РТ-МП-5766-443-2019 «ГСИ. Манометры дифференциальные показывающие Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic. Методика поверки», утверждённому ФБУ «Рос-тест-Москва» 05 ноября 2019 года.
Основные средства поверки:
- микроманометр жидкостный компенсационный с микроманометрическим винтом МКВК-250, с диапазоном измерений от 0 до 2500 Па, с КТ 0,02 (регистрационный номер в Федеральном информационном фонде 22995-02);
- задатчик разрежения Метран-503 Воздух с диапазоном задания разрежения от минус 0,25 до минус 63 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
- мановакуумметр грузопоршневой МВП-2,5 с диапазонами измерений от минус 95 до 250 кПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 1652-99);
- калибратор давления пневматический Метран-505 Воздух с диапазоном воспроизведения разности давлений от 5 до 25000 Па, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
- задатчик давления Воздух-4000 с диапазоном воспроизведения избыточного давления от 0,02 до 40 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 12143-04);
- измеритель давления цифровой ИДЦ-2 с ВПИ 2, 5, 10,20, 50, 100 кПа, с ПГ ±0,05 % (регистрационный номер в Федеральном информационном фонде 63612-16);
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5 с диапазоном измерений от 0 до 250 кПа (регистрационный номер в Федеральном информационном фонде 31703-06);
- калибратор контроллер РРС-4 с диапазоном измерений от минус 100 до 700 кПа, с ПГ ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-04);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на средство измерений.
Сведения о методах измерений
- изложены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
- Техническая документация изготовителя «DWYER INSTRUMENTS, Inc.»
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений дифференциального и избыточного давлений.

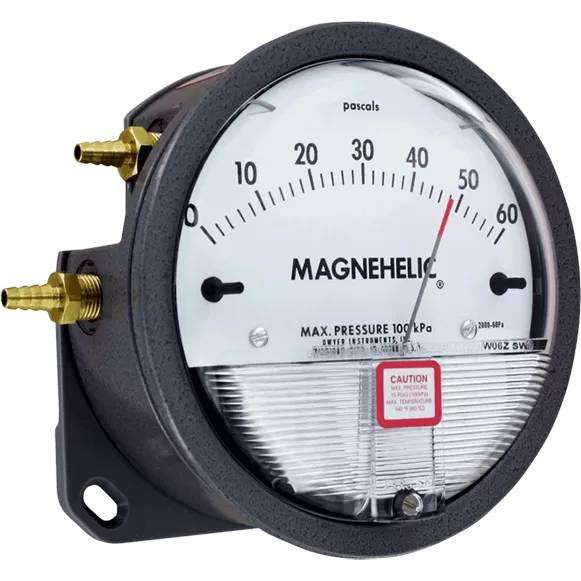

Поверка манометра дифференциального показывающего Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic
Принцип действия манометров дифференциальных показывающих Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic (далее — манометры) заключается в следующем: под воздействием давления происходит смещение диафрагмы и калиброванной пластинчатой пружины, вызывающих изменение напряжённости магнитного поля. Спираль свободно перемещается пропорционально напряжённости магнитного поля, смещая стрелку относительно шкалы.
Манометры представляют собой однострелочные приборы в алюминиевом, латунном или стальном корпусе с чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали. Спираль имеет высокую магнитную проницаемость и совмещается с линиями магнитного поля, сохраняя, таким образом, минимальный зазор между внешней кромкой спирали и магнитом.
Корпуса манометров выполнены в неразборном исполнении.
Возможно изготовление манометров со шкалами с единицами измерений давления: Па, кПа, кгс/м2 и другими, разрешенными к применению на территории РФ.
Манометры Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Minihelic II и Capsuhelic представляют собой простые дифференциальные манометры, различающиеся небольшими конструктивными особенностями.
Манометры Photohelic, Capsu-Photohelic, Mini-Photohelic имеют сигнализирующее устройство, выполненное в виде электрических контактов, которое можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики.
Манометры с обозначением Mini имеют меньшие габаритные размеры и массу.
Программное обеспечение
отсутствует.
Наименование
характеристики |
модификация | |||
Mini-Photohelic, | Magnehelic-НА | Photohelic | Capsu-Photohelic | |
Габаритные размеры, диаметрхдлина, мм, не более | 127×79,38 | 120,65×42,86 | 127×209,55 | 127×233,36 |
Масса, кг, не более | 0,652 | 0,510 | до 1,810 в зависимости от исполнения | до 5,050 в зависимости от исполнения |
Рабочая среда | неагрессивные, агрессивные, некристаллизирующиеся газы | |||
Диапазон рабочих температур, °С | от +7 до +50 | от -6 до +60 | от +7 до +50 | от +7 до +50 |
Условия
хранения: -относительная влажность, % -температура окружающей среды, °С |
от 30 до 80 от -55 до +70 |
Поверка осуществляется по документу РТ-МП-5766-443-2019 «ГСИ. Манометры дифференциальные показывающие Magnehelic, Magnehelic-НА, Magnehelic 2000-60Pa-RUS, Capsuhelic, Minihelic II, Photohelic, Capsu-Photohelic и Mini-Photohelic. Методика поверки», утверждённому ФБУ «Рос-тест-Москва» 05 ноября 2019 года.
Основные средства поверки:
- микроманометр жидкостный компенсационный с микроманометрическим винтом МКВК-250, с диапазоном измерений от 0 до 2500 Па, с КТ 0,02 (регистрационный номер в Федеральном информационном фонде 22995-02);
- задатчик разрежения Метран-503 Воздух с диапазоном задания разрежения от минус 0,25 до минус 63 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 25940-03);
- мановакуумметр грузопоршневой МВП-2,5 с диапазонами измерений от минус 95 до 250 кПа, КТ 0,05 (регистрационный номер в Федеральном информационном фонде 1652-99);
- калибратор давления пневматический Метран-505 Воздух с диапазоном воспроизведения разности давлений от 5 до 25000 Па, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 42701-09);
- задатчик давления Воздух-4000 с диапазоном воспроизведения избыточного давления от 0,02 до 40 кПа, КТ 0,02 (регистрационный номер в Федеральном информационном фонде 12143-04);
- измеритель давления цифровой ИДЦ-2 с ВПИ 2, 5, 10,20, 50, 100 кПа, с ПГ ±0,05 % (регистрационный номер в Федеральном информационном фонде 63612-16);
- манометр избыточного давления грузопоршневой класса точности 0,01 МП-2,5 с диапазоном измерений от 0 до 250 кПа (регистрационный номер в Федеральном информационном фонде 31703-06);
- калибратор контроллер РРС-4 с диапазоном измерений от минус 100 до 700 кПа, с ПГ ±0,01 % (регистрационный номер в Федеральном информационном фонде 27758-04);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на средство измерений.
Сведения о методах измерений
- изложены в эксплуатационном документе.
Нормативные документы
- ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
- Техническая документация изготовителя «DWYER INSTRUMENTS, Inc.»
