Поверка контроллеров управления вибрационным воздействием K-2

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

56545-14

Особенности

—

Поверка осуществляется по документу МП-206/583-2013 «Контроллеры управления вибрационным воздействием K-2 фирмы «IMV Corporation», Япония. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2013 г. и входящему в комплект поставки.

Основные средства поверки:

калибратор-вольтметр универсальный В1-28 (рег. № 10759-86): диапазон воспроизведения напряжения переменного тока от 1 мкВ до 700 В в диапазоне рабочих частот от 0,1 Гц до 100 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,25 %;
частотомер электронно-счетный Ч3-77 (рег. № 14739-95): диапазон рабочих частот от 0,01 Гц до 1,60 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 10-8/Тсч, где Тсч — время счета;
измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83) : диапазон рабочих частот от 20 Гц до 199,9 кГц, диапазон измерений коэффициента нелинейных искажений от 0,03 до 30 %;
осциллограф цифровой GDS-2102 (рег. № 33756-07): полоса пропускания 100 МГц, коэффициенты отклонения от 2 мВ/дел. до 5 В/дел., пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 3 %, коэффициенты развертки от 10 нс/дел. до 10 с/дел., пределы допускаемой относительной погрешности установки коэффициентов развертки ± 0,01 %.

Сведения о методах измерений

Контроллеры управления вибрационным воздействием K-2/K-2 Sprint. Общая часть. Руководство по эксплуатации.
Программное обеспечение управления синусоидальным профилем. K-2/K-2 Sprint SINE. Руководство по эксплуатации.
Программное обеспечение управления ударным профилем. K-2/K-2 Sprint SHOCK. Руководство по эксплуатации.
Программное обеспечение задания профиля ШСВ (широкополосной случайной вибрации). K-2/K-2 Sprint RANDOM. Руководство по эксплуатации.
Программное обеспечение захвата аналогового волнового профиля. K-2/K-2 Sprint CAPTURE. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллерам управления вибрационным воздействием K-2

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерений напряжения переменного тока, соответствующего значениям параметров вибрации.

Поверка контроллеров управления вибрационным воздействием K-2

Принцип действия контроллеров основан на усилении выходных электрических сигналов первичных измерительных преобразователей, установленных на испытуемых изделиях, преобразовании измерительных сигналов в цифровой код, дальнейшей обработке измерительной информации в компьютере и выдаче ее на внешние устройства в виде, удобном для пользователя, а также формировании и регулировании управляющих сигналов вибростенда.

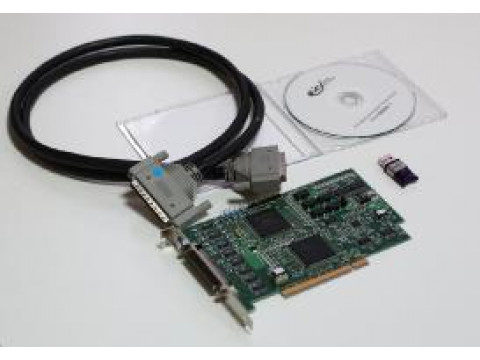

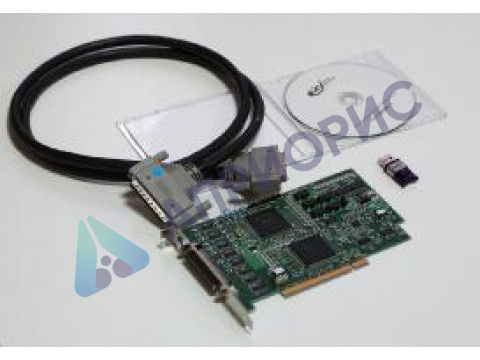

Конструктивно контроллеры К-2 имеют модульное исполнение и содержат трехщелевой приборный блок K2ST-11-001 с установленным модулем ввода/вывода K2ST-21-001, PCI-адаптер интерфейса I/F K2ST-34-001, кабель интерфейса I/F и кабель сетевого питания. Дополнительно в приборный блок может устанавливаться восьмиканальный модуль ввода K2ST-23-001. Также имеется возможность соединения нескольких приборных блоков с общим количеством программно поддерживаемых входных каналов не более 64.

Конкретная конфигурация контроллера К2 (набор модулей расширения) выбирается потребителем исходя из общей измерительной задачи и параметров функционирования объекта контроля, необходимого числа контролируемых параметров и количества задействованных первичных измерительных преобразователей (ПИП).

Контроллеры выпускаются в двух модификациях: К-2 и К-2 Sprint.

Контроллеры К-2 Sprint выполнены в виде моноблока K2SP-11-001 и представляют собой двухканальную упрощенную версию контроллера К-2.

Контроллеры используются совместно с испытательными вибрационными установками для управления режимом испытаний на различные виды динамических нагрузок:

синусоидальную вибрацию с возможностью поиска резонансного интервала;
удар с возможностью синтеза спектра ударного отклика;
случайную широкополосную вибрацию (ШСВ);
наложение синусоидальных вибраций на ШСВ и наложение узкополосных случайных синусоидальных вибраций на ШСВ;
воспроизведение на вибрационных установках эксплуатационных временных историй ускорений, записанных в полевых условиях.

Управление заданием испытательных режимов производится на основе измерений амплитудных значений виброускорения, виброскорости и виброперемещения.

Программное обеспечение

Метрологически значимая часть ПО представляет собой исполняемые программные модули «SINE», «RANDOM», «SHOCK» и «CAPTURE», работающие под управлением операционной системы Windows 2000/XP.

Программные модули предназначены для формирования алгоритмов задания воздействий, измерений и расчета параметров вибрации, конфигурации оборудования контроллеров, хранения параметров конфигурации, контроля и диагностирования оборудования, защиты настроек оборудования от несанкционированного доступа, визуализации измерительной информации.

Идентификационные данные (признаки) метрологически значимой части ПО

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления идентификатора ПО
«SINE»	ImvDevVctrlA ppSine.exe	4.4.1.0	88AA20F6	CRC32
«RANDOM»	ImvDevVctrlA ppRandom.exe	4.4.1.0	BE935DE5
«SHOCK»	ImvDevVctrlA ppShock.exe	5.4.9.0	2F4400DA
«CAPTURE»	ImvDevVctrlA ppCapture.exe	4.3.0.0	65D23F7F

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений. Реализована защита ПО с помощью USB-ключа и пароля доступа к модулям конфигурации оборудования. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Число входных измерительных каналов:
- К-2 — от 4 до 64;
- K-2 Sprint — 2.
Разрядность АЦП — 24.
Диапазон рабочих частот, Гц — от 0,2 до 20000.
Диапазон входных напряжений (амплитудных значений), В — от минус 10 до 10.
Число каналов управления:
- К-2 — 4;
- K-2 Sprint — 1.
Разрядность ЦАП — 24.
Диапазон рабочих частот, Гц — от 0,2 до 20000.
Диапазон выходных напряжений (амплитудных значений), В — от минус 10 до 10.
Режим синусоидальной вибрации Пределы допускаемой относительной погрешности установки частоты выходного сигнала, % — ± 1,0.
Коэффициент нелинейных искажений выходного сигнала (при значении выходного сигнала 1 В СКЗ), %, не более — 0,1.
Пределы допускаемой относительной погрешности измерений синусоидального напряжения, соответствующего значениям виброускорения, виброскорости и виброперемещения, %:
- в диапазоне от 0,2 до 10000 Гц — ± 1,0;
- в диапазоне от 10000 до 20000 Гц — ± 3,0.
Динамический диапазон автоматического регулирования, дБ, не менее — 114.
Режим удара
Формы удара — полуволновой синусоидальный, гаверсинусоидальный, пилообразный, треугольный, трапецеидальный, комбинированный.
Динамический диапазон автоматического регулирования, дБ, не менее — 84.
Режим случайной широкополосной вибрации Динамический диапазон автоматического регулирования, дБ, не менее — 94.
Габаритные размеры, мм, не более:
- приборного блока K2ST-11-001 (длина х ширина х высота) — 360 х 430 х 100;
- приборного блока K2SP-11-001 (длина х ширина х высота) — 345 х 220 х 40;
- платы K2ST-34-001 (длина х ширина) — 175 х 106.
Масса, кг, не более:
- приборного блока K2ST-11-001 (с модулями расширения) — 6;
- приборного блока K2SP-11-001 — 2;
- платы K2ST-34-001 c кабелем — 0,35.
Время непрерывной работы, ч, не менее — 24.
Параметры электропитания:
- напряжение переменного тока, В — от 100 до 240;
- частота переменного тока, Гц — от 49 до 51.
Потребляемая мощность, ВА, не более:
- приборного блока K2ST-11-001 (с модулями расширения) — 300;
- приборного блока K2SP-11-001 — 250.
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С — от 10 до 30;
- относительная влажность воздуха (при температуре 20 °С), %, не более — 80;
- атмосферное давление, кПа — от 96 до 104.

Основные средства поверки:

калибратор-вольтметр универсальный В1-28 (рег. № 10759-86): диапазон воспроизведения напряжения переменного тока от 1 мкВ до 700 В в диапазоне рабочих частот от 0,1 Гц до 100 кГц, пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± 0,25 %;
частотомер электронно-счетный Ч3-77 (рег. № 14739-95): диапазон рабочих частот от 0,01 Гц до 1,60 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 10-8/Тсч, где Тсч — время счета;
измеритель нелинейных искажений автоматический С6-11 (рег. № 9081-83) : диапазон рабочих частот от 20 Гц до 199,9 кГц, диапазон измерений коэффициента нелинейных искажений от 0,03 до 30 %;
осциллограф цифровой GDS-2102 (рег. № 33756-07): полоса пропускания 100 МГц, коэффициенты отклонения от 2 мВ/дел. до 5 В/дел., пределы допускаемой относительной погрешности установки коэффициентов отклонения ± 3 %, коэффициенты развертки от 10 нс/дел. до 10 с/дел., пределы допускаемой относительной погрешности установки коэффициентов развертки ± 0,01 %.

Сведения о методах измерений

Контроллеры управления вибрационным воздействием K-2/K-2 Sprint. Общая часть. Руководство по эксплуатации.
Программное обеспечение управления синусоидальным профилем. K-2/K-2 Sprint SINE. Руководство по эксплуатации.
Программное обеспечение управления ударным профилем. K-2/K-2 Sprint SHOCK. Руководство по эксплуатации.
Программное обеспечение задания профиля ШСВ (широкополосной случайной вибрации). K-2/K-2 Sprint RANDOM. Руководство по эксплуатации.
Программное обеспечение захвата аналогового волнового профиля. K-2/K-2 Sprint CAPTURE. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к контроллерам управления вибрационным воздействием K-2

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.

Описание типа СИ
