Поверка контроллеров температурных ТС10
Поверка осуществляется по документу МП 201-084-17 «Контроллеры температурные ТС10. Методика поверки», утвержденным ФГУП «ВНИИМС» 17.07.2017 г.
Основные средства поверки:
- универсальный калибратор Н4-7 (регистрационный номер в Федеральном информационном фонде 46628-11);
- магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на боковую поверхность контроллера в соответствии с рисунком 2.
Сведения о методах измерений
- приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к контроллерам температурным ТС10
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений сигналов напряжения и силы постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления различных градуировок, вычисления значения измеряемой температуры и управляющего воздействия, выработки управляющего сигнала в соответствии с заложенными в контроллер настройками.
Поверка контроллеров температурных ТС10

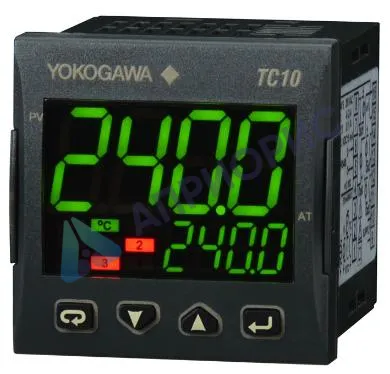

Контроллеры представляют собой микропроцессорный блок щитового монтажа.
Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в цифровую форму с последующим результатом отображения на цифровом дисплее и вычисления управляющего воздействия, которое после цифро-аналогового преобразования поступает на управляющий выход контроллера и далее на исполнительное устройство. Контроллеры имеют возможность генерации сигналов предупредительной и аварийной сигнализации.
Для отображения измерительной и вводимой информации контроллеры снабжены жидкокристаллическими дисплеями, светодиодами для отображения состояния выводов и функциональными клавишами для управления и задания настроек контроллеров.
Верхний дисплей в исходном состоянии отображает измеряемую величину, а в режиме настройки отображает тип параметра. Нижний дисплей отображает требуемую величину, а в режиме настройки — название параметра.
В контроллерах есть возможность установки десятичной точки для изображения на дисплее: без десятичного знака, либо от одного до трех десятичных знаков.
Аналоговый выход контроллера может быть настроен как выход ретрансляции измеренных параметров.
Опционально контроллеры могут иметь интерфейс связи RS-485, используемый для передачи измеренных значений и других параметров контроллера в системы верхнего уровня по протоколу Modbus RTU.
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти контроллеров. Базовое программное обеспечение (БПО) устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с п. 4.3 Р 50.2.077-2014.
Метрологические характеристики регистраторов нормированы с учета влияния на них БПО.
Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование БПО | — |
| Номер версии (идентификационный номер) БПО | R4.3.3 и выше |
| Цифровой идентификатор БПО | — |
| Диапазон измерений (тип термопар, термопреобразователей сопротивления) | Единица наименьшего разряда цифровой индикации (е.м.р.) | Пределы допускаемой абсолютной погрешности |
| 1 | 2 | 3 |
| Изме | рение напряжения постоянного тока | |
| от 0 до 60 мВ | 10 мкВ | ±(510-3 Х+110-2) мВ |
| от 12 до 60 мВ | ||
| 1 | 2 | 3 |
| от 0 до 5 В | 1 мВ | ±(510-3Х+110-3) В |
| от 1 до 5 В | ||
| от 0 до 10 В | 10 мВ | ±(510-3Х+110-2) В |
| от 2 до 10 В | ||
| Измерение силы постоянного тока | ||
| от 0 до 20 мА | 10 мкА | ±(510-3Х+110-2) мА |
| от 4 до 20 мА | ||
| Измерение сигналы от термопар (ТП) | ||
| ТП J: от -50 до +1000 °С | 0,1 °С;
1 °С, когда значение температуры >1000 °С |
±(5 10-3Х+0,1) °С;
±(5 10-3Х+1) °С, когда значение температуры >1000 °С |
| ТП К: от -50 до +1370 °С | ||
| ТП R: от -50 до +1760 °С | ||
| ТП T: от -50 до +1000 °С | ||
| ТП S: от -50 до +1000 °С | ±(110-3Х+0,1) °С | |
| Измерение сигналов от термопреобразователей сопротивления (а=0,00385 °С-1) | ||
| Pt100: от -200 до +850 °С | 0,1 °С | ±(5 10-3Х+0,1) °С |
| Pt1000: от -200 до +850 °С | ||
| Примечания
без учета погрешности канала компенсации температуры холодного спая, функция обнаружения перегорания отключена. Пределы допускаемой погрешности канала компенсации температуры холодного спая ±0,1 °С; Х — значение измеряемой величины. |
||
Метрологические характеристики аналоговых выходов контроллеров
| Диапазон воспроизведения | Пределы допускаемой основной приведенной к диапазону воспроизведения погрешности, % | Допускаемый температурный коэффициент, %/°С |
| от 0 до 20 мА | *
±0,2 |
±0,05 |
| от 4 до 20 мА | ||
| от 0 до 10 В | ±0,3 | |
| от 2 до 10 В | ||
| Примечания
* максимальное сопротивление нагрузки 600 Ом. ** минимальное сопротивление нагрузки 500 Ом. |
||
Технические характеристики контроллеров
| Наименование параметра | Значение |
| Г абаритные размеры, мм | 48 х 48 х 73 |
| Масса, кг | 0,18 |
| Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность, % (без конденсации влаги) | +25
от 20 до 80 |
| Рабочие условия эксплуатации:
температура окружающей среды, °С относительная влажность, % (без конденсации влаги) |
от 0 до +50 от 20 до 90 |
| Напряжение питания, В
— постоянного тока — переменного тока |
от 21,6 до 26,4 от 85 до 264 |
Поверка осуществляется по документу МП 201-084-17 «Контроллеры температурные ТС10. Методика поверки», утвержденным ФГУП «ВНИИМС» 17.07.2017 г.
Основные средства поверки:
- универсальный калибратор Н4-7 (регистрационный номер в Федеральном информационном фонде 46628-11);
- магазин сопротивлений МСР-60М (регистрационный номер в Федеральном информационном фонде 2751-71);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки или оттиска поверительного клейма наносится на боковую поверхность контроллера в соответствии с рисунком 2.
Сведения о методах измерений
- приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к контроллерам температурным ТС10
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
