Поверка компаратора частотного Ч7-1014/1
Поверка осуществляется по документу ТСАБ.411146.007 РЭ “Руководство по эксплуатации компараторов частотных Ч7-1014/1. Раздел 7. Методика поверки. МП-РТ-2144-2014”, утвержденному ГЦИ СИ ФБУ “Ростест-Москва” 14.08.2014 г.
Основное оборудование необходимое для поверки:
- стандарт частоты рубидиевый GPS-12RG, Госреестр № 43830-10;
- генератор сигналов сложной формы AFG-3252, Госреестр № 32620-06
Сведения о методах измерений
- Методы измерений с помощью компараторов частотных Ч7-1014/1 указаны в эксплуатационном документе “Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к компараторам частотным Ч7-1014/1
- ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”; технические условия ТСАБ.411146.007 ТУ.
- ТСАБ.411146.007 РЭ. Компаратор частотный Ч7-1014/1. Руководство по эксплуатации.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения относительной разности частот между опорным сигналом синусоидальной формы с частотой 5 или 10 МГц и исследуемым сигналом синусоидальной формы с частотами 1; 5; 10 МГц и периодических смодулированных сигналов 2,048 и 10,24 МГц с вычислением их метрологических характеристик.
Поверка компаратора частотного Ч7-1014/1
Принцип действия компараторов основан на переносе разности частот опорного и исследуемого сигналов на низкую промежуточную частоту с использованием прецизионного программируемого цифрового преобразователя частоты с последующим вычислением метрологических характеристик исследуемых сигналов встроенным микроконтроллером.

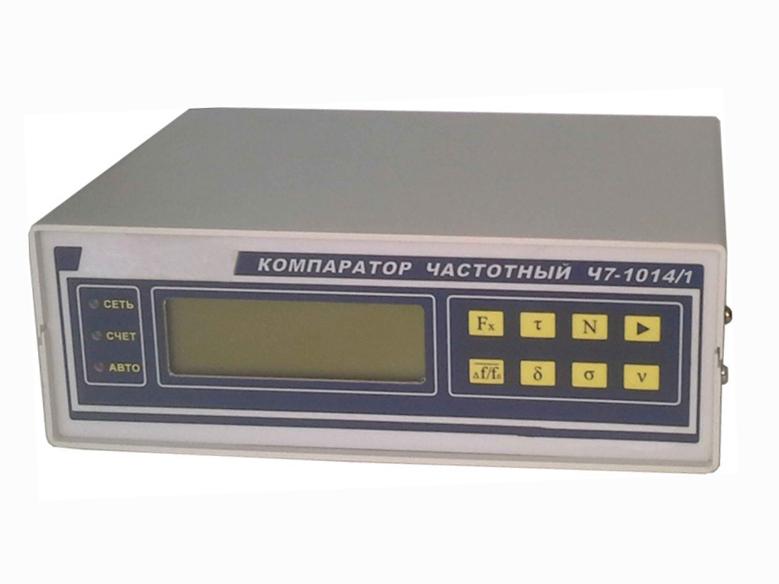

Компаратор имеет интерфейс связи с внешним персональным компьютером USB 2.0. Компаратор выполнен в ударопрочном корпусе. По условиям эксплуатации компаратор частотный Ч7-1014/1 удовлетворяет требованиям, предъявляемым к аппаратуре по группе 2 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 до плюс 40 °С. Внешний вид компаратора показан на рисунке 1.
Программное обеспечение
Компараторы не имеют устанавливаемого (загружаемого) программного обеспечения. Программа работы компаратора, включая метрологически значимую её часть, хранится в постоянном запоминающем устройстве (ПЗУ). Запись информации в микросхемы осуществляется программатором ПЗУ на этапе изготовления компараторов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 “А”.
| Наименование программного обеспечения | Идентификаци
онное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| 1 Файл-образ ПЗУ КЧ (Компаратор частотный) | Яи.ТСЛБ.5090 01-01 91 06 | 1.0 | D8F17 | ksum |
| 2 Файл-образ ПЗУ УИиУ (Устройство индикации и управления) | Яи.ТСЛБ.5090 01-01 91 09 | 1.0 | 16062С | ksum |
| 3 Файл-образ ПЛИС КЧ (Компаратор частотный) | Яи.ТСЛБ.5090 01-01 91 10 | 1.0 | 286Л99 | ksum |
| Наименование характеристики | Нормируемые
значения |
| Метрологические характеристики | |
| Частоты опорного сигнала (номинальное значение), МГц | 5; 10 |
| Пределы допускаемого отклонения частоты измеряемого сигнала от | ± 1 |
| частоты опорного сигнала, Гц | |
| Частоты входных измеряемых сигналов | 1; 5; 10; |
| (номинальное значение), МГц | 2,048; 10,24 |
| Напряжение входных сигналов при сопротивлении входов 50 Ом, В | 0,4-1,2 |
| Пределы допускаемой систематической составляющей погрешности, | ± 7 -10-3 |
| вносимой компаратором, не более | от измеряемой величины |
| Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) | |
| результатов измерения сигнала с частотой 5 МГц и 10 МГц | |
| за время измерения 1 с, | 2-10 12 |
| за время измерения 10 с, | 5-10 13 |
| за время измерения 100 с, | 1-10-13 |
| за время измерения 1000 с, | 7-10-14 |
| за время измерения 3600 с (1 ч), | 5-10-14 |
| за время измерения 1 сут | 5-10-15 |
| Пределы допускаемой случайной составляющей погрешности, вносимой компаратором (среднеквадратическое относительное отклонение и среднеквадратическое двухвыборочное отклонение) | |
| результатов измерения сигнала с частотой 1; 2,048 и 10,24 МГц | 8-10-12 |
| за время измерения 1 с, | |
| за время измерения 10 с, | 2-10-12 |
| за время измерения 100 с | 5-10-13 |
| Технические характеристики | |
| Время прогрева, мин, не менее | 15 |
| Напряжение питания:
нормальные условия, В рабочие условия, В |
от 26 до 28 от 22 до 30 |
| Ток потребления при номинальном напряжении питания, в режиме прогрева не превышает, А | 2 |
| Ток потребления при номинальном напряжении питания, в установившемся режиме не превышает, А | 1 |
| Г абаритные размеры (Ш х В х Г), мм, не более | 200 х 80 х 150 |
| Масса, кг, не более | 1,3 |
Поверка осуществляется по документу ТСАБ.411146.007 РЭ “Руководство по эксплуатации компараторов частотных Ч7-1014/1. Раздел 7. Методика поверки. МП-РТ-2144-2014”, утвержденному ГЦИ СИ ФБУ “Ростест-Москва” 14.08.2014 г.
Основное оборудование необходимое для поверки:
- стандарт частоты рубидиевый GPS-12RG, Госреестр № 43830-10;
- генератор сигналов сложной формы AFG-3252, Госреестр № 32620-06
Сведения о методах измерений
- Методы измерений с помощью компараторов частотных Ч7-1014/1 указаны в эксплуатационном документе “Руководство по эксплуатации”.
Нормативные и технические документы, устанавливающие требования к компараторам частотным Ч7-1014/1
- ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”; технические условия ТСАБ.411146.007 ТУ.
- ТСАБ.411146.007 РЭ. Компаратор частотный Ч7-1014/1. Руководство по эксплуатации.
