Поверка коэрцитиметров импульсных микропроцессорных КИМ-2
Поверка осуществляется по методике поверки, приведенной в разделе 11 РЭ КИМ-2.00.00.00.00. РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2012 г.
Основные средства поверки:
- стандартные образцы коэрцитивной силы (сталь), комплект СОКС-1 (диапазон коэрцитивной силы от 100 до 6500 А/м, относительная погрешность ±2 %), ГСО 2192-89.
Сведения о методах измерений
- Сведения о методах измерений приведены в Руководстве по эксплуатации «Коэрци-тиметр импульсный микропроцессорный КИМ-2» УСД-50.00.00.00.00 РЭ. Раздел 6.
Нормативные и технические документы, устанавливающие требования к коэрцитимет-рам импульсным микропроцессорным КИМ-2
- ТУ 4276-001-33044610-02 Технические условия «Коэрцитиметр импульсный микропроцессорный КИМ-2».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения коэрцитивной силы Нс и для контроля остаточной магнитной индукции В^ остаточной магнитной индукции Вd после размагничивания контролируемого участка полем заданной напряженности и остаточной намагниченности Нт.

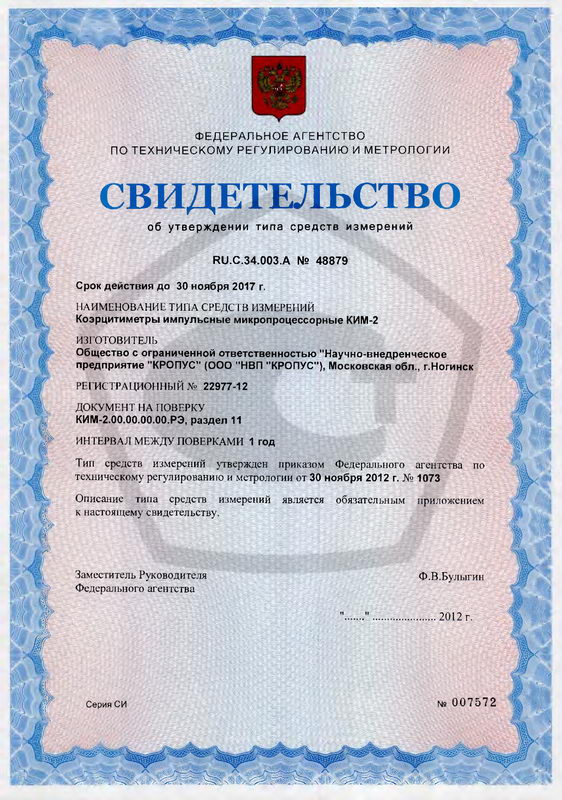

30.11.2012 утвержден вместо 22977-02
Поверка коэрцитиметров импульсных микропроцессорных КИМ-2
Принцип действия коэрцитиметров состоит в намагничивании контролируемого участка детали до технического насыщения накладным преобразователем, размагничивании его ступенчато-нарастающим полем, фиксации напряженности поля соответствующего коэрцитивной силе материала детали по значению тока размагничивания и измерении амплитуды сигнала датчика Холла.
Коэрцитиметры применяются в области неразрушающего контроля структуры материала, качества термической, термомеханической или химико-термической обработок, а также для определения глубины и твердости поверхностно упрочненных слоев деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Коэрцитиметры могут быть использованы для разбраковки ферромагнитных материалов по маркам.

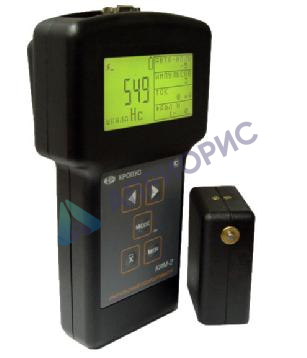

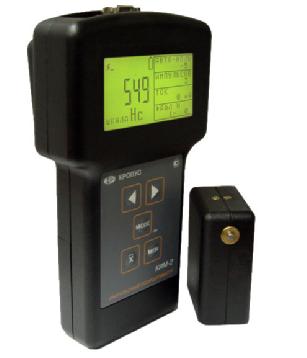

Коэрцитиметры состоят из электронного блока и измерительного преобразователя в виде приставного электромагнита со съемными полюсными наконечниками.
В корпусе коэрцитиметров имеются разъемы для подключения преобразователя, внешнего блока питания и соединения электронного блока с компьютером через порт RS232. На передней панели прибора расположены жидкокристаллический индикатор и клавиатура. Клавиатура состоит из 5 кнопок: выбора параметра работы, изменения значения параметра (2 шт.), работы с памятью результатов и усреднения результатов измерений.
Включение приборов осуществляется с помощью выключателя на боковой стороне корпуса. Измерение контролируемого параметра производится нажатием кнопки на корпусе преобразователя.
В коэрцитиметре имеется четыре базовых и десять программируемых шкал. Программируемые шкалы служат для настройки показаний коэрцитиметра в требуемых единицах измерений (например, Нс — А/м, ов — кгс/мм2 и т.д.), т.е. количественной оценке параметра. Базовая шкала при программировании выбирается на основании корреляционной зависимости между коэрцитивной силой Нс, остаточной магнитной индукцией Bd, Bd_, измеренной после частичного размагничивания постоянным магнитным полем или остаточной намагниченностью Нт и контролируемым параметром.
Программирование шкал может быть осуществлено с клавиатуры и с помощью специальной программы, поставляемой вместе с прибором. Программа позволяет аппроксимировать введенные значения с заданной точностью и формировать переводные таблицы одной величины в другую.
В коэрцитиметре предусмотрено запоминание до 99 результатов контроля. Кроме того, с помощью специальной программы результаты контроля могут быть переданы на диск ПК.
В прибор встроена система Автоматической Сигнализации Брака, которая сигнализирует на дисплее надписью «БРАК» или звуковым сигналом о выходе измеренного значения контролируемого параметра за установленные границы брака.
Коэрцитиметры имеют версию (модификацию) КИМ-2М, отличающуюся наличием дополнительной базовой шкалы контроля по релаксационной коэрцитивной силе Ir.
Версия коэрцитиметра высвечивается на индикаторе при включении.
Программное обеспечение
На коэрцитиметре импульсном микропроцессорном КИМ-2 установлено программное обеспечение «Коэрцитиметр импульсный микропроцессорный КИМ-2». Идентификационные данные программного обеспечения приведены в таблице.
| Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа обработки данных | Коэрцитиметр импульсный микропроцессорный КИМ-2 | KRTC_23V | Нет доступа к исполняемому файлу | Нет доступа к исполняемому файлу |
При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики коэрцитиметра. ПО от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.
| Наименование параметра | Значение параметра |
| Диапазон измерения коэрцитивной силы Нс, А/м | от 150 до 4000 |
| Пределы допускаемой относительной погрешности измерения коэрцитивной силы ДНс, % | ±[10 + 0,5 • (Нск / Нс — 1)], где Нск — конечное значение диапазона измерения коэрцитивной силы; Нс — измеренное значение коэрцитивной силы. |
| Время измерения при 3-х импульсах намагничивания, с, не более | 15 |
| Наименование параметра | Значение параметра |
| Масса, кг, не более
— электронного блока с аккумуляторами — преобразователя |
1,5
0,5 |
| Габаритные размеры составных частей прибора, мм:
— электронного блока — преобразователя |
220x120x150
35x65x75 |
| Питание:
— сетевой блок питания 220 В с выходным напряжением (15 ± 0,5) В и током нагрузки не менее 2,5 А, — аккумуляторная сборка |
|
| Потребляемый ток в режиме намагничивания при включенной подсветке, А, не более | 2,5 |
| Время установки рабочего режима, мин, не более | 10 |
| Время непрерывной работы от блока питания, ч, не менее | 16 |
| Средняя наработка на отказ, ч, не менее | 2500 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % | от 5 до 50 80 при 35 °С |
| Хранение комплекта:
температура окружающего воздуха, °С с последующей выдержкой в нормальных условиях, ч |
от минус 20 до плюс 55 не менее 24 |
Поверка осуществляется по методике поверки, приведенной в разделе 11 РЭ КИМ-2.00.00.00.00. РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в сентябре 2012 г.
Основные средства поверки:
- стандартные образцы коэрцитивной силы (сталь), комплект СОКС-1 (диапазон коэрцитивной силы от 100 до 6500 А/м, относительная погрешность ±2 %), ГСО 2192-89.
Сведения о методах измерений
- Сведения о методах измерений приведены в Руководстве по эксплуатации «Коэрци-тиметр импульсный микропроцессорный КИМ-2» УСД-50.00.00.00.00 РЭ. Раздел 6.
Нормативные и технические документы, устанавливающие требования к коэрцитимет-рам импульсным микропроцессорным КИМ-2
- ТУ 4276-001-33044610-02 Технические условия «Коэрцитиметр импульсный микропроцессорный КИМ-2».
