Поверка киловольтметров цифровых СКВ-100
Поверка киловольтметра осуществляется в соответствии с разделом «Методика поверки» документа «Цифровой киловольтметр СКВ-100. Руководство по эксплуатации. РУКЮ.41113б.001 РЭ», согласованным с ГЦИ СИ ФГУ «Пензенский ЦСМ» в части методики поверки в мае 2008 г.
Межповерочный интервал 1 год.
В перечень поверочного оборудования входят:
| Установка для поверки на постоянном токе электро- статических киловольтмет- ров УПК-100 | Диапазон устанавливаемых напряжений постоянного тока от 0,2 до 100 кВ.
Пределы допускаемой относительной погрешности измерений установленного напряжения ± 0,1 °/о. |
| Делитель напряжения
ДН-220пт |
Диапазон измерений действующих значений высокого напряжения переменного тока до 153 кВ
Номинальное значение коэффициента деления 1100 Пределы допускаемой относительной погрешности при измерении напряжения переменного тока ± 0,1%. |
| Измеритель многофунк-
циональный характеристик переменного тока «Ресурс-UF2-ПТ» |
Диапазон измерений переменного напряжения на пределе до 220 В.
Пределы допускаемой основной относительной погрешности измерения напряжения ± 0,05%. |
| Трансформатор напряже-
ний ТИ-100 |
Напряжение первичной обмотки 100 В Напряжение вторичной обмотки 100 кВ |
| Гигрометр психрометриче- ский
ВИТ-2 |
Диапазон измерений температуры от 15 до 41 °С;
Цена деления 0,2 °С; Диапазон измерений относительной влажности от 20 до 93%; Пределы допускаемой абсолютной погрешности измерений влажности : 1% |
| Барометр-анероид метео-
рологический БАММ-1 |
Диапазон измерений давления от 80 до 106,7 кПа; Абсолютная погрешность измерений давления ± 1 кПа. |
| Частотомер сетевой Ф 246 | Диапазон измерений частоты от 45 до 55 Гц;
Входное напряжение частотомера от 176 до 264 В; Предел допускаемой основной погрешности ± 0,04 °/о. |
| Вольтметр Э 545 | Диапазон измерений напряжений от 0 до 300 В; Класс точности 0,5. |
Нормативные и технические документы
- Цифровой киловольтметр СКВ-100. Технические условия. РУКЮ. 411136.001 ТУ.
- Цифровой киловольтметр СКВ-100. Руководство по эксплуатации. РУКЮ. 41113 6.001 РЭ.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений напряжений постоянного тока и действующих значений напряжений переменного тока промышленной частоты. Область применения: техническое обслуживание, ремонт, наладка, испытания различных энергоустановок, как в лабораторных, так и в полевых условиях, наблюдение и измерение сигналов при производстве и учете электроэнергии, контроль качества изоляции и т.д.
Поверка киловольтметров цифровых СКВ-100

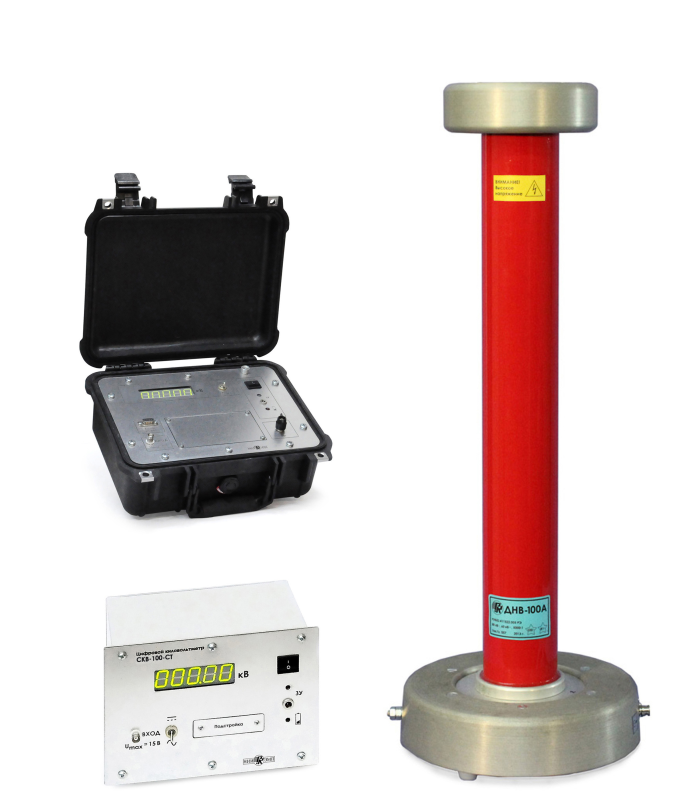

Конструктивно киловольтметр состоит из высоковольтного частотно-компенсированного резистивно-емкостного делителя напряжений (ДН) и блока измерительного (БИ).
Принцип работы киловольтметра состоит в преобразовании высокого напряжения постоянного тока или напряжения переменного тока промышленной ной частоты на входе делителя в низкое напряжение на его выходе с постоянным коэффициентом преобразования 10000:1 и измерении выходного напряжения делителя блоком измерительным.
ДН состоит из высоковольтного плеча, заполненного трансформаторным маслом, в электроизоляционном корпусе, высоковольтного электрода и экрана для некоронирующего подключения к источнику высокого напряжения, низковольтного плеча, конструктивно выполненного в виде основания делителя в металлическом корпусе.
БИ осуществляет измерения напряжений постоянного или переменного тока по соответствующим каналам и отображение результатов измерений на 4-х строчном жидкокристаллическом буквенно-цифровом индикаторе.
- Диапазон измерений напряжений постоянного тока и действующих значений напряжений переменного тока промышленной частоты от 0,1 до 100 кВ. Пределы допускаемой основной приведенной погрешности измерений напряжений постоянного тока и действующих значений напряжений переменного тока промышленной частоты 0,5%.
- Пределы допускаемой дополнительной погрешности измерений напряженин постоянного тока и действующих значений напряжений переменного и тока промышленной частоты, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах диапазона рабочих температур, равны пределам допускаемой основной приведенной погрешности измерений.
- Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока и действующих значений напряжений переменного тока промышленной частоты, вызванной изменением напряжения питания на ±10% от номинального значения, равны пределам допускаемой основной приведенной погрешности измерений.
- Входное сопротивление не менее 250 МОм.
- Входная емкость не более 55 пФ.
- Время измерения не более 1 с.
- Максимальная мощность потребления киловольтметра от сети электропитания во время измерения не более 10 В•А.
- Время установления рабочего режима киловольтметра в нормальных и рабочих условиях применения не превышает 30 мин.
- Продолжительность непрерывной работы киловольтметра без времени установления рабочего режима не менее 16 ч. Время перерыва до повторного включения не менее 30 мин.
- Габаритные размеры БИ не более:
- длина — 300 мм;
- ширина — 340 мм;
- высота — 150 мм.
- Габаритные размеры ДН не более:
- диаметр высоковольтного электрода ………………………………….. 280 мм;
- высота …………………………………………………………………………………………………… 810 мм.
- Масса киловольтметра не более:
- ДН — 14 кг;
- БИ — 5 кг.
- Масса киловольтметра в транспортной таре не более 32 кг
Поверка киловольтметра осуществляется в соответствии с разделом «Методика поверки» документа «Цифровой киловольтметр СКВ-100. Руководство по эксплуатации. РУКЮ.41113б.001 РЭ», согласованным с ГЦИ СИ ФГУ «Пензенский ЦСМ» в части методики поверки в мае 2008 г.
Межповерочный интервал 1 год.
В перечень поверочного оборудования входят:
| Установка для поверки на постоянном токе электро- статических киловольтмет- ров УПК-100 | Диапазон устанавливаемых напряжений постоянного тока от 0,2 до 100 кВ.
Пределы допускаемой относительной погрешности измерений установленного напряжения ± 0,1 °/о. |
| Делитель напряжения
ДН-220пт |
Диапазон измерений действующих значений высокого напряжения переменного тока до 153 кВ
Номинальное значение коэффициента деления 1100 Пределы допускаемой относительной погрешности при измерении напряжения переменного тока ± 0,1%. |
| Измеритель многофунк-
циональный характеристик переменного тока «Ресурс-UF2-ПТ» |
Диапазон измерений переменного напряжения на пределе до 220 В.
Пределы допускаемой основной относительной погрешности измерения напряжения ± 0,05%. |
| Трансформатор напряже-
ний ТИ-100 |
Напряжение первичной обмотки 100 В Напряжение вторичной обмотки 100 кВ |
| Гигрометр психрометриче- ский
ВИТ-2 |
Диапазон измерений температуры от 15 до 41 °С;
Цена деления 0,2 °С; Диапазон измерений относительной влажности от 20 до 93%; Пределы допускаемой абсолютной погрешности измерений влажности : 1% |
| Барометр-анероид метео-
рологический БАММ-1 |
Диапазон измерений давления от 80 до 106,7 кПа; Абсолютная погрешность измерений давления ± 1 кПа. |
| Частотомер сетевой Ф 246 | Диапазон измерений частоты от 45 до 55 Гц;
Входное напряжение частотомера от 176 до 264 В; Предел допускаемой основной погрешности ± 0,04 °/о. |
| Вольтметр Э 545 | Диапазон измерений напряжений от 0 до 300 В; Класс точности 0,5. |
Нормативные и технические документы
- Цифровой киловольтметр СКВ-100. Технические условия. РУКЮ. 411136.001 ТУ.
- Цифровой киловольтметр СКВ-100. Руководство по эксплуатации. РУКЮ. 41113 6.001 РЭ.
