Поверка хроматографа жидкостного Waters

Назначение: для количественного химического анализа широкого спектра органических и неорганических жидких образцов и материалов.

Поверка хроматографа жидкостного Waters

Принцип действия хроматографов основан на разделении пробы на индивидуальные вещества при прохождении через аналитическую колонку с последующей регистрацией их детектором и выдачей хроматограммы.

Конструктивно хроматографы жидкостные Waters (далее — хроматографы) состоят из сепарационного модуля и одного или нескольких детекторов.

В состав сепарационного модуля входят аналитические колонки, изократический или градиентный (двухкомпонентный или четырехкомпонентный) насос, автоматический или ручной дозатор, система обработки данных.

Дополнительно в состав хроматографов могут быть включены встроенный дегазатор, устройство для обмыва плунжеров, термостат и нагреватель колонок, сканнер линейчатых кодов пробирок, переключатель колонок, система фильтрации образцов и другие устройства.

Спектрофотометрические детекторы Waters 2487 и Waters 2489 и диодно-матричные детекторы Waters 996, Waters 2996 и Waters 2998 относятся к абсорбционным детекторам, принцип действия которых основан на измерении степени поглощения анализируемым веществом светового потока.

В спектрофотометрических детекторах для анализа компонентов с различными значениями максимума поглощения в данном диапазоне, возможна регистрация хроматограмм одновременно на двух различных длинах волн. В составе детекторов присутствуют эрбиевый фильтр для калибровки оптики, фильтр второго порядка для подавления нежелательных ультрафиолетовых гармоник при работе в видимой области.

Диодно-матричные детекторы позволяют анализировать вещества на нескольких длинах волн одновременно, регистрировать спектры веществ.

В дифференциальном рефрактометрическом детекторе Waters 2414 применяется термостатирование оптической системы для сведения к минимуму влияния температуры.

Многоволновой флуориметрический детектор Waters 2475 работает в широком диапазоне длин волн.

Электрохимический детектор Waters 2465 работает в трех режимах. Режим постоянного тока позволяет измерять низкие концентрации катехоламинов, сульфид-, цианид- и йодид-ионов, режим импульсного детектирования — низкие концентрации углеводов, режим сканирования потенциала рабочего электрода эффективен для исследований возможности электрохимического детектирования различных анализируемых веществ благодаря подбору оптимального значения потенциала. Детектор имеет встроенный микропроцессор для установки и программирования режимных параметров и проведения диагностики.

Работа детектора испарительного светорассеяния Waters 2424 основана на распылении элюента, поступающего из жидкостного хроматографа, вводе образовавшихся капель в газовый поток, а затем испарении подвижной фазы из поступившего аэрозоля. Если образец менее летуч, чем подвижная фаза, он остается в газовом потоке как «сухая» частица и попадает в детектор. В детекторе частицы рассеивают световой поток. Интенсивность рассеянного света зависит от массы рассеиваемых частиц.

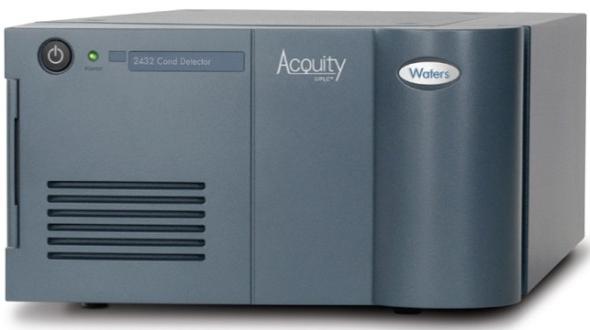

Кондуктометрические детекторы Waters 432 и Waters 2432 можно использовать как для работы в одноколоночном варианте, так и в двухколоночном (вторая колонка — подавляющая), детекторы оснащены термостатом. Особенности конструкции малообъемной ячейки с пятью электродами уменьшают влияние емкостного сопротивления на шум детектора и позволяют работать с микроколонками.

Детекторы Waters 2489, Waters 2998, Waters 2414, Waters 2475, Waters 2424 имеют две модификации Blue и Platinum, различающиеся по габаритным размерам, массе и цвету.

Хроматографы могут комплектоваться изократическими (Waters 610, Waters 510, Waters 515, Waters 1515) и градиентными (Waters 600, Waters 600E, Waters 616, Waters 626, Waters 1525, Waters 1525 m, Waters 1525EF, Waters 2525BGM, Waters 2545BGM, Waters 2535QGM, Waters 2545QGM, 2555QGM, Waters Acquity Arc QSM-R, Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795) насосами.

Насосы управляются контроллерами и программным обеспечением, обеспечивающими стабильную подачу элюента и программирование расхода элюента в диапазонах:

• от 0,1 до 9,9 мл/мин (Waters 510, Waters 515, Waters 616, Waters 626, Waters 1515, Waters 1525);
• от 0,1 до 20,0 мл/мин (Waters 600, Waters 600E, Waters 610);
• от 0,01 до 22,5 мл/мин (Waters 1525EF);
• от 0,01 до 10,0 мл/мин (Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795);
• от 0,001 до 5,0 мл/мин (Waters Acquity Arc QSM-R, Waters 1525m);
• от 0,1 до 150,0 мл/мин (Waters 2525BGM, Waters 2545BGM, Waters 2545QGM);
• от 0,1 до 50,0 мл/мин (Waters 2535QGM);
• от 0,1 до 300,0 мл/мин (Waters 2555QGM).

Максимальное рабочее давление:

• 17,2 МПа (Waters 2555QGM);
• 27 МПа (Waters 626);
• 34 МПа (Waters 616, Waters 1525EF, Waters 2525BGM, Waters 2545BGM, Waters 2545QGM, Waters 2690, Waters 2695, Waters e2695, Waters 2790, Waters 2795, Waters e2795);
• 41 МПа (Waters 510, Waters 600, Waters 600E, Waters 610, Waters 1515, Waters 1525, Waters 1525 m, Waters 2535QGM);
• 65 МПа (Waters Acquity Arc QSM-R).
