Поверка калибраторов многофункциональных Fluke 5522А (5520A)

Характеристики

Межповерочный интервал

—

1 год

Госреестр

—

51160-12

Особенности

—

Поверка осуществляется по документу МП-322/447-2012, «Калибраторы многофункциональные Fluke 5522А (5520А). Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 году.

Перечень основных средств, применяемых при поверке:

Осциллограф TDS 3052 (Госреестр № 19295-00);
Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ — 10 В; 0,0002 %;
Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;
Набор мер электрического сопротивления 0,001 Ом — 100 кОм, КТ 0,002;
Вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм — 1 ГОм;
Милливольтметр В3-60, 10 мкВ — 1000 В, 20 Гц — 100 кГц, 0,035 — 0,2 %;
Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда;
Мост переменного тока Р5083 (Госреестр № 10321-85), 1 x 10-16 — 1 Ф, 100 Гц — 100 кГц, 0,02 — 5 %;
Частотомер электронно-счетный вычислительный Ч3-64 (Г осреестр № 9135-83), 0,01 Гц — 100 МГц, ± 10-8 x f;
Мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ — 1000 В, 20 Гц — 10 кГц, SU = ± 0,003 %;
Нагрузка коаксиальная Э9-159; КСВН = 1,0 ± 0,025; 8 = 1,0 %;
Осциллограф стробоскопический вычислительный С9-9 (Госреестр № 8872-82);
1 — 18 ГГц; 5 — 200 мВ/дел; (10 пс — 10 мкс)/дел;
Вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ — 300 В; 0,01 мА — 1 А; 8 = 0,5 %;
Вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100В; 20 Гц — 1 ГГц; 8 = 0,2 %;
Измеритель мощности М3-54 (Госреестр № 7058-79); 10-4 -1 Вт; 0,02 — 17,85 ГГц; КСВН=1,15;
Набор аттенюаторов ДК2-70(Госреестр № 10692-86); 0 — 12 ГГц; 8 = 0,3 — 1 дБ;
Анализатор спектра НР 8596 Е (Госреестр № 16244-97); 9 кГц — -12,8 ГГц; 8 = 2,7 дБ;
Магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм — 100 МОм; 8 = 0,02 %;
Магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом — 100 кОм; 8=0,02 %;
Мера емкостей Р597 (Госреестр № 2684-70); 1пФ — 1 мкФ; 8=0,05 — 0,2 %.

Сведения о методах измерений

Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы многофункциональные Fluke 5522А (5520А).

Нормативные и технические документы, устанавливающие требования к калибраторам

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 x 10-16 — 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 x 10-8 до 25 А в диапазоне частот 20 — 1 x 106 Гц».
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1×10-2 — 3×109 Гц».
Техническая документация фирмы «Fluke Corporation», США.

Все товары Fluke, США

Все товары категории

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение:

воспроизведения напряжения постоянного тока;
воспроизведения силы постоянного тока;
воспроизведения электрического сопротивления постоянному току;
воспроизведения мощности постоянного тока;
воспроизведения напряжения переменного тока;
воспроизведения силы переменного тока;
воспроизведения электрической емкости;
воспроизведения мощности переменного тока;
формирования сигналов синусоидальной, прямоугольной, треугольной формы;
работы в режимах, предназначенных для определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 1,1 ГГц, таких как:
режим формирования сигнала с малым временем нарастания;
режим генератора синусоидального напряжения;
режим формирования временных маркеров;
режим генератора сигналов сложной формы
режим генератора импульсов;
режим измерения входного сопротивления осциллографа;
режим измерения входной емкости осциллографа.

Поверка калибраторов многофункциональных Fluke 5522А (5520A)

Калибратор — микропроцессорный прибор генераторного типа, обладающий возможностью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-488, RS-232. Основной частью калибратора являются встроенные прецизионные источники сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов. В данном типе указан калибратор со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-PQ).

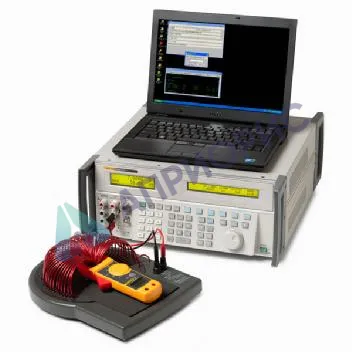

Рисунок 1 — Фотография общего вида калибраторов многофункциональных Fluke 5522А (5520А) со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц, 1100 МГц и модулем поверки анализаторов качества электроэнергии 5522А-PQ (5520А-PQ)

Программное обеспечение

Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.

Таблица 1 — И	дентификационные	данные программного обеспечения калибраторов
Наименование ПО	Наименование программного модуля (идентификационное наименование ПО)	Номер версии ПО	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
—	5522А (5520А) Firmware	Rev 1.1	—	—

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Межповерочный интервал
Госреестр
Особенности

Перечень основных средств, применяемых при поверке:

Осциллограф TDS 3052 (Госреестр № 19295-00);
Компаратор напряжений Р3017 (Госреестр № 9706-84), 10 нВ — 10 В; 0,0002 %;
Делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000); 0,0002 %;
Набор мер электрического сопротивления 0,001 Ом — 100 кОм, КТ 0,002;
Вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм — 1 ГОм;
Милливольтметр В3-60, 10 мкВ — 1000 В, 20 Гц — 100 кГц, 0,035 — 0,2 %;
Комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда;
Мост переменного тока Р5083 (Госреестр № 10321-85), 1 x 10-16 — 1 Ф, 100 Гц — 100 кГц, 0,02 — 5 %;
Частотомер электронно-счетный вычислительный Ч3-64 (Г осреестр № 9135-83), 0,01 Гц — 100 МГц, ± 10-8 x f;
Мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ — 1000 В, 20 Гц — 10 кГц, SU = ± 0,003 %;
Нагрузка коаксиальная Э9-159; КСВН = 1,0 ± 0,025; 8 = 1,0 %;
Осциллограф стробоскопический вычислительный С9-9 (Госреестр № 8872-82);
1 — 18 ГГц; 5 — 200 мВ/дел; (10 пс — 10 мкс)/дел;
Вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ — 300 В; 0,01 мА — 1 А; 8 = 0,5 %;
Вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100В; 20 Гц — 1 ГГц; 8 = 0,2 %;
Измеритель мощности М3-54 (Госреестр № 7058-79); 10-4 -1 Вт; 0,02 — 17,85 ГГц; КСВН=1,15;
Набор аттенюаторов ДК2-70(Госреестр № 10692-86); 0 — 12 ГГц; 8 = 0,3 — 1 дБ;
Анализатор спектра НР 8596 Е (Госреестр № 16244-97); 9 кГц — -12,8 ГГц; 8 = 2,7 дБ;
Магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм — 100 МОм; 8 = 0,02 %;
Магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом — 100 кОм; 8=0,02 %;
Мера емкостей Р597 (Госреестр № 2684-70); 1пФ — 1 мкФ; 8=0,05 — 0,2 %.

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к калибраторам

ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 x 10-16 — 30 А».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости».
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 x 10-8 до 25 А в диапазоне частот 20 — 1 x 106 Гц».
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1×10-2 — 3×109 Гц».
Техническая документация фирмы «Fluke Corporation», США.

Описание типа СИ

311,4 Кб

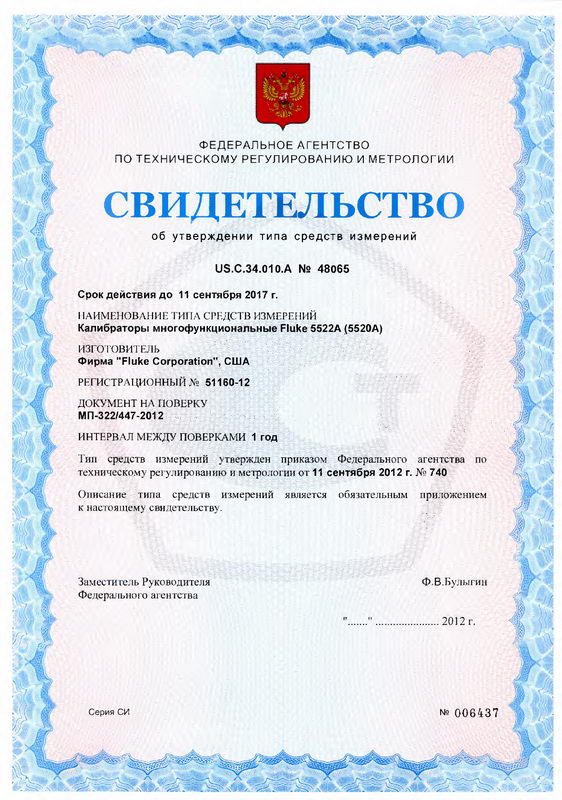

Свидетельство об утверждении типа СИ

108,3 Кб
