Поверка измерителя угла наклона двухкоординатного ИН-Д7ц
Поверка осуществляется по документу МПГТ 401262.07.00.00 МП «Измерители угла наклона двухкор-динатные ИН-Д7. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.04.2016 г. Основные средства поверки:
экзаменатор образцовый 1-го разряда ЭО-1 (регистрационный номер в Федеральном информационном фонде 10447-86),
вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016 г. №22.
- Технические условия «Измеритель угла наклона двухкординатный ИН-Д7. МПГТ 401262. 07.00.00 ТУ».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.
Измерители выпускаются в следующих модификациях: ИН-Д7ц 360, ИН-Д7ц 720, ИН-Д7ц 1440, ИН-Д7ц 1800, ИН-Д7ц 3600, ИН-Д7ц 7200, ИН-Д7ц 10800; ИН-Д7ц 14400, ИН-Д7ц 18000; ИН-Д7ц 21600.
Поверка измерителя угла наклона двухкоординатного ИН-Д7ц
Принцип действия измерителя заключается в следующем. При наклоне измерителя, а соответственно первичного преобразователя, подвижный центральный электрод, за счёт действия силы тяжести, изменяет своё положение относительно боковых электродов. Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.
Выходными величинами измерителя являются составляющие угла наклона преобразователя на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам Х и У.
В качестве регистрирующего устройства для считывания выходных электрических сигналов измерителя с цифровым выходом могут использоваться компьютеры, имеющие интерфейс RS-485 или же интерфейс USB. В первом случае измеритель и компьютер соединяются напрямую, во втором случае для соединения измерителя с компьютером используется преобразователь интерфейсов RS485/ USB.
Для считывания выходных электрических сигналов измерителя с аналоговым выходом может использоваться цифровой вольтметр. При подключении измерителя к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У запоминаются и отображаются численно и графически в режиме реального времени на мониторе ПК. Измерители выпускаются с цифровым и аналоговым выходами. Измеритель с цифровым выходом состоит из преобразователя и блока управления, включающего в себя преобразователь интерфейса RS485-USB. Измеритель с аналоговым выходом состоит из преобразователя и электронного блока.
В корпусе измерителя установлен первичный преобразователь, представляющий собой заполненную электролитом металлическую ампулу с электрическими выводами. Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.

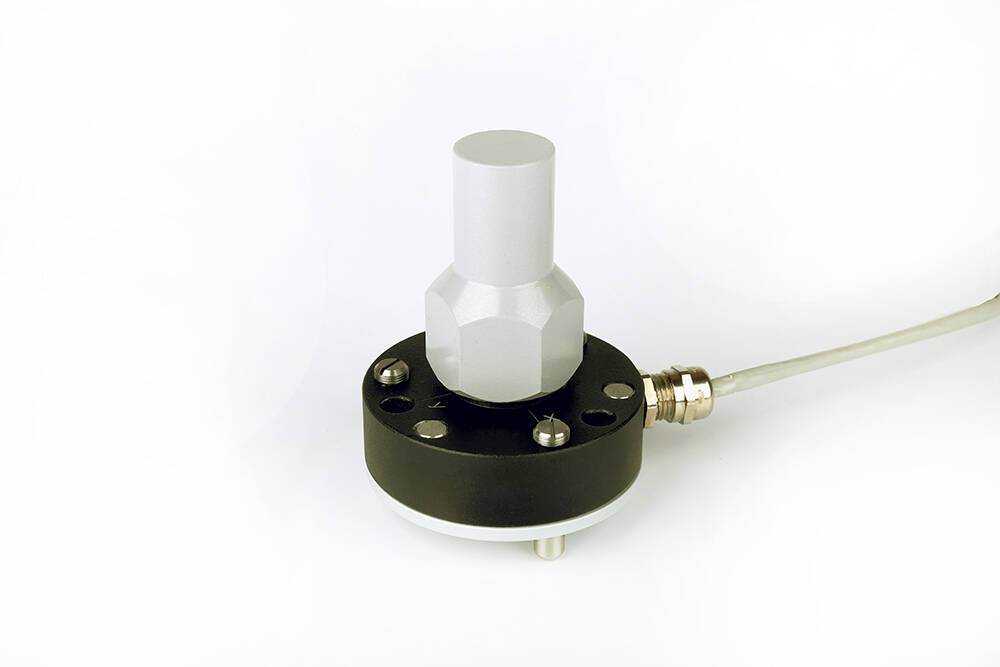

Корпус измерителя имеет три базовых опоры и три опорных винта. Первые служат для проверки смещения собственного нуля измерителя, вторые — для регулирования наклона преобразователя при его установке на объекте. Соединение кабеля с корпусом преобразователя осуществляется через кабельный ввод.
У измерителя определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси Х и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса измерителя.
| Модификация | ИН-
Д7ц 360 |
ИН-
Д7ц 720 |
ИН-Д7ц
1440 |
ИН-Д7 ц 1800 | ИН-Д7ц
3600 |
ИН-Д7ц
7200 |
ИН-Д7ц
10800 |
ИН-Д7ц
14400 |
ИН-Д7ц
18000 |
ИН-Д7ц
21600 |
| ИН-
Д7а 360 |
ИН-Д7а
720 |
|||||||||
| Диапазон измерений угла наклона, …» | ±360 | ±720 | ±1440 | ±1800 | ±3600 | ±7200 | ±10800 | ±14400 | ±18000 | ±21600 |
| Коэффициент
преобразования |
Измерители с аналоговым выходом, мВ/. « | |||||||||
| 10 | 5 | — — — | — | — | — | — | — | |||
| Пределы допускаемой основной приведенной погрешности измерений угла наклона, % от максимального значения диапазона измерений в диапазоне измерений ±360 »
в диапазоне измерений ±720 » ±1440 «, ±1800 » ±3600 «, ±7200 » ±14400 «, ±18000 «, ±21600 « |
±0,15
±0,1 |
|||||||||
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры на 1 °С, % от максимального значения диапазона измерений | ±0,005 | |||||||||
| Параметры электрического питания:
— напряжение постоянного тока для измерителей с цифровым выходом, В — напряжение постоянного тока для измерителей с аналоговым выходом, В |
от +24 до +28 ±5 | |||||||||
| Г абаритные размеры измерителя, мм, не более
— диаметр — высота |
80
125 |
|||||||||
| Масса, г, не более | 450 | |||||||||
| Условия эксплуатации: | ||||||||||
| — температура окружающей среды для измерителей с цифровым выходом, °С | от -40 до +50 | |||||||||
| — температура окружающей среды для измерителей с аналоговым выходом, °С | от -30 до +50 | |||||||||
| Устойчивость к механическим воздействиям:
2 вибрации амплитудой 49 м/с в диапазоне частот от 20 до 80 Гц, продолжительностью 1 ч; многократным с ускорением 147 м/с при частоте 100 ударов в минуту, длительностью 5 мс в течение 0,5 ч; одиночным ударам с ускорением 294 м/с2 длительностью 5 мс |
||||||||||
Поверка осуществляется по документу МПГТ 401262.07.00.00 МП «Измерители угла наклона двухкор-динатные ИН-Д7. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.04.2016 г. Основные средства поверки:
экзаменатор образцовый 1-го разряда ЭО-1 (регистрационный номер в Федеральном информационном фонде 10447-86),
вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 19.01.2016 г. №22.
- Технические условия «Измеритель угла наклона двухкординатный ИН-Д7. МПГТ 401262. 07.00.00 ТУ».
