Поверка измерителя трехфазных СА540
Поверка осуществляется по документу АМАК.411182.001 РЭ1 «Измеритель трехфазный СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому Укрметртестстандар-том 25.02.2011 г.
Рабочий эталон, необходимый для проведения поверки или калибровки после ремонта и во время эксплуатации — калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033»:
Диапазоны установки и измерения:
- действующего значения напряжения — от 10 до 308 В;
- действующего значения силы тока — от 0,05 до 7 А;
- разности фаз между током и напряжением — от 0 до 360°;
- номинальная частота — 50 Гц.
Пределы допускаемых погрешностей: напряжения: 5 = ±(0,016+0,0015-(Цк/и-1)); силы тока: 5 = ±(0,1+0,002-(1к/1 -1)); разности фаз — А = ± 0,01°.
Сведения о методах измерений
- Приведены в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям трёхфазным СА540
- ТУ У 33.2-33293986-007:2010 «Измеритель трехфазный СА540. Технические условия».
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения напряжения, силы и частоты переменного тока, электрического сопротивления переменному току, разности фаз между напряжениями и между током и напряжением, активной составляющей мощности и коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Поверка измерителя трехфазных СА540

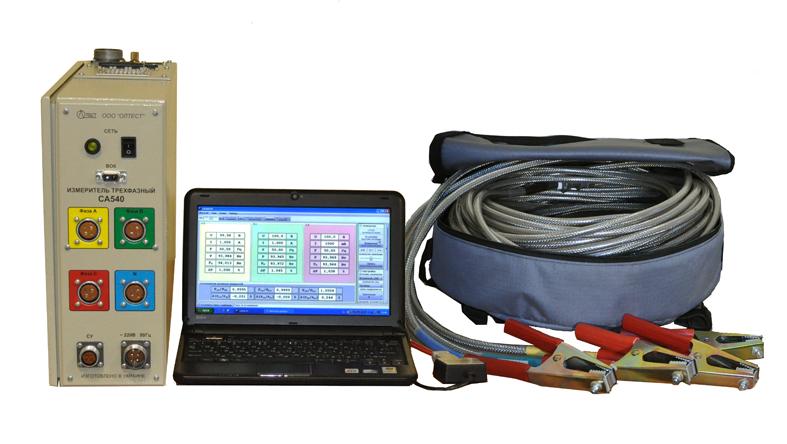

Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер «СЕТЬ» и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположены разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания и тумблер «СЕТЬ».
Программы, встроенные в аппаратуру измерителя, являются метрологически значимыми. Метрологические характеристики нормированы с учетом их влияния.
В таблице приведены сведенья о программах, используемых в измерителе.
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное в блок измерительный | CA540.hex | 3.12 | C9EA5A62 | CRC-32 |
| Встроенное в блок управления | BU.hex | 1.04 | D89432B4 | CRC-32 |
Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.
Встроенное программное обеспечение измерителя может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
- Диапазон измерения напряжения — от 30 до 420 В.
- Диапазон измерения силы тока при работе от встроенного источника питания — от 0,003 до 3 А;
- — от 0,2 до 50 А.
- Диапазон измерения частоты — от 49 до 51 Гц.
- Диапазон измерения электрического сопротивления — от 0,6 до 1200 Ом.
- Диапазон измерения активной составляющей электрической мощности — от 0,1 до 20000 Вт.
- Диапазон измерения разности фаз между током и напряжением — от минус 180 до 180°.
- Диапазон измерения разности фаз между напряжениями — от минус 180 до 180°.
- Номинальные значения напряжения однофазного и трехфазного встроенных источников питания — 40; 100; 220; 380 В.
- Максимальная сила тока однофазного встроенного источника питания — 3 А.
- Максимальная сила тока трехфазного встроенного источника питания — 0,15 А.
- Пределы допускаемой основной относительной погрешности при измерении напряжения — ± 0,2 %.
- Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от встроенного источника питания — ± 0,3 %.
- Пределы допускаемой основной относительной погрешности при измерении силы тока при работе от внешнего источника питания — ± 0,4 %.
- Пределы допускаемой основной относительной погрешности при измерении частоты -± 0,03 %.
- Пределы допускаемой основной абсолютной погрешности при измерении полного сопротивления, а также активной и реактивной составляющих полного сопротивления при работе от внешнего источника питания — ±(0,004-Z+0,003) Ом, где Z -численное значение измеренного полного сопротивления, Ом.
- Пределы допускаемой основной абсолютной погрешности при измерении активной составляющей полной мощности — ± 0,004 UI Вт, где U — численное значение измеренного напряжения, В; I — численное значение измеренной силы тока, А.
- Пределы допускаемой основной абсолютной погрешности при измерении коэффициента мощности при работе от встроенного источника питания — ± 0,0006.
- Пределы допускаемой основной относительной погрешности при измерении коэффициента мощности при работе от внешнего источника питания — ± (0,003*I/U+0,001), где U — численное значение измеренного напряжения, В; I — численное значение измеренной силы тока, А.
- Пределы допускаемой основной относительной погрешности при измерении отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) — ± 0,3 %.
- Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от встроенного источника питания — ± 0,04°;
- Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между током и напряжением при работе от внешнего источника питания -±(0,2-I /U+0,06)°, где U — численное значение измеренного напряжения, В; I — численное значение измеренной силы тока, А.
- Пределы допускаемой основной абсолютной погрешности при измерении разности фаз между напряжениями — ± 0,1°.
- Пределы допускаемого относительного отклонения напряжения от номинального значения 40 В на выходе встроенного однофазного источника питания — ± 1 %.
- Пределы допускаемого относительного отклонения напряжения от номинальных значений 100 В, 220 В, 380 В на выходе встроенного однофазного источника питания — ± 0,5 %.
- Пределы допускаемого относительного отклонения напряжения от номинальных значений на выходе встроенного трехфазного источника питания — ± 10 %.
- Пределы относительной разности межфазных напряжений при установке номинальных значений на выходе трехфазного источника питания — ± 1 %.
- Пределы допускаемых дополнительных погрешностей при измерении вышеуказанных величин, вызванных изменением температуры окружающей среды в диапазоне от минус 10 до 40 °С от границ диапазона (20 ± 5) °С на каждые 10 °С не превышают соответствующих пределов допускаемой основной погрешности.
- Номинальная частота — 50 Гц.
- Полная потребляемая мощность при питании от сети питания переменного тока с на-пряженим (220 ± 22) В, частотой (50 ± 1) Гц — не более 1500 ВА.
- Средняя наработка на отказ — не менее 8000 часов.
- Полный средний срок службы — не менее 8 лет.
Габаритные размеры устройств, входящих в состав измерителя, в упаковке:
- блок измерительный — не более 460 мм х 350 мм х 175 мм;
- блок управления — не более 175 мм х 145 мм х 40 мм;
- блок согласования универсальный — не более 120 мм х 85 мм х 35 мм.
Масса устройств, входящих в состав измерителя, в упаковке:
- блок измерительный — не более 17 кг;
- блок управления — не более 1,2 кг;
- блок согласования универсальный — не более 0,4 кг;
- комплект кабелей — не более 20 кг.
Поверка осуществляется по документу АМАК.411182.001 РЭ1 «Измеритель трехфазный СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому Укрметртестстандар-том 25.02.2011 г.
Рабочий эталон, необходимый для проведения поверки или калибровки после ремонта и во время эксплуатации — калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033»:
Диапазоны установки и измерения:
- действующего значения напряжения — от 10 до 308 В;
- действующего значения силы тока — от 0,05 до 7 А;
- разности фаз между током и напряжением — от 0 до 360°;
- номинальная частота — 50 Гц.
Пределы допускаемых погрешностей: напряжения: 5 = ±(0,016+0,0015-(Цк/и-1)); силы тока: 5 = ±(0,1+0,002-(1к/1 -1)); разности фаз — А = ± 0,01°.
Сведения о методах измерений
- Приведены в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям трёхфазным СА540
- ТУ У 33.2-33293986-007:2010 «Измеритель трехфазный СА540. Технические условия».
