Поверка измерителя параметров электроизоляции MIC-3
Поверку измерителей сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 следует проводить в соответствии с методикой поверки MIC-3-08 МП, согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в августе 2008 г. Основное оборудование, используемое при поверке:
- магазин мер сопротивлений заземления OD-2-D6b/5W;
- магазин мер сопротивлений электроизоляции OD-2-W4a;
- магазин мер сопротивлений электроизоляции OD-2-W4e;
- калибратор-вольтметр универсальный В1-28.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы «SONEL S.A.», Польша.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Прибор MIC-3 предназначен для измерения активного сопротивления электроизоляции кабельных линий, проводов, обмоток электродвигателей, трансформаторов и других электроустановок, а также сопротивления соединения проводников присоединения к земле и выравнивания потенциалов, других контактных соединений. Поверка измерителя параметров электроизоляции MIC-3 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.

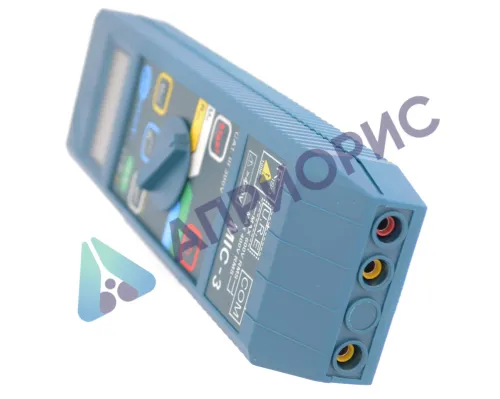

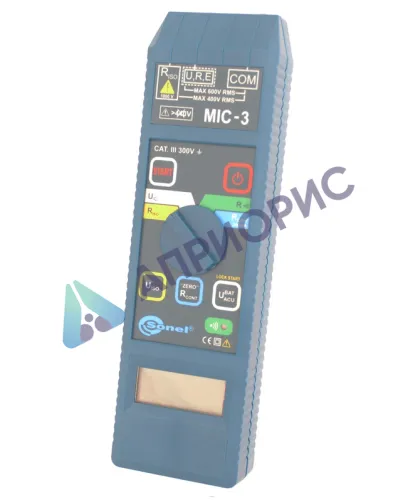

Поверка измерителя параметров электроизоляции MIC-3
Конструкция прибора позволяет проводить измерение активного сопротивления проводников присоединения к земле и выравнивания потенциалов измерительным током не менее 200 мА с разрешением 0,01 Ом.

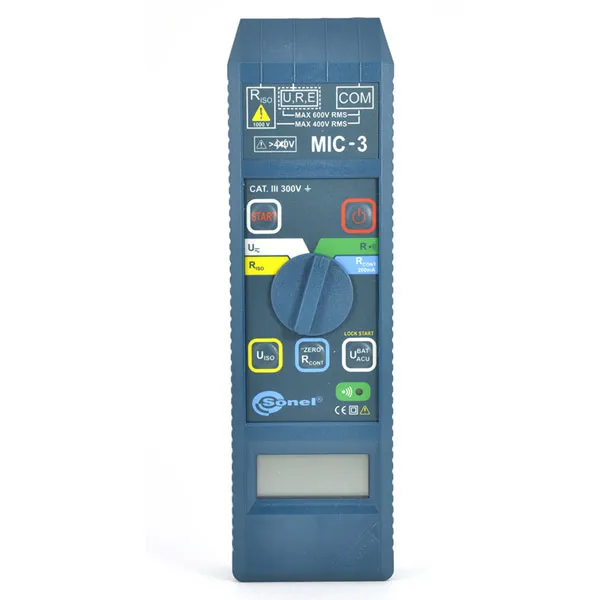

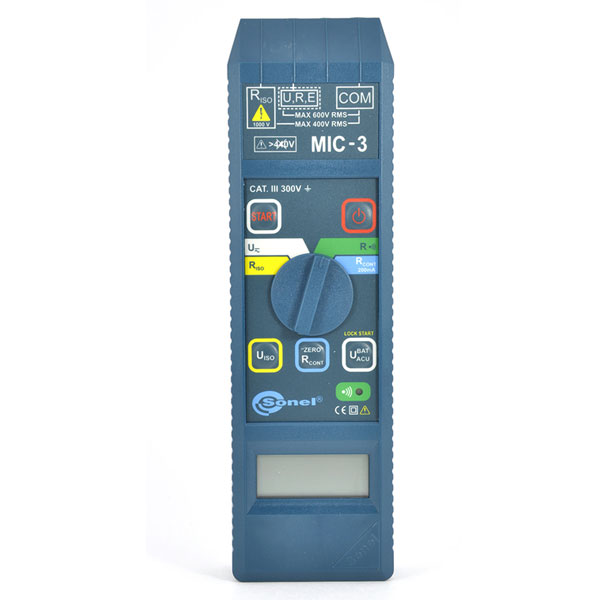

Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 представляют собой портативные электроизмерительные цифровые приборы, на торцевой панели которых расположены три однополюсных гнезда для подключения измерительных проводов, а на передней панели расположены 5 кнопок управления измерителем и жидкокристаллический цифровой дисплей.
Питание измерителей автономное и обеспечивается 2 батареями.
Принцип действия измерителей основан на реализации:
- функций цифрового мегаомметра для измерения сопротивления изоляции;
- функций цифрового омметра для измерения сопротивления постоянному току;
- функций цифрового вольтметра для контроля напряжения в электросетях.
Измерители имеют автоматическую защиту входов от внешних напряжений до 440В;
обеспечивают автоматический выбор диапазона измерения, автоматизированную установку нуля диапазона измерений сопротивления проводников присоединения к земле, автоматическую разрядку статической электрической емкости испытуемой изоляции по окончании процесса измерения и автоматическое выключение автономного питания через 2 минуты простоя измерителя.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Измерители сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 (далее — измерители) предназначены для:
- измерения активного сопротивления изоляции;
- измерения сопротивления проводников присоединения к земле;
- измерения сопротивления проводников выравнивания потенциалов;
- измерения низкоомных сопротивлений постоянному току;
- измерения напряжения постоянного и переменного тока;
- отображения результатов измерений в цифровом виде.
Область применения измерителей — приемо-сдаточные, периодические, сертификационные и исследовательские испытания:
- электротехнических устройств (кабелей, двигателей, генераторов, электроинструментов, бытовых электроприборов);
- электроустановок зданий и электроустановок предприятий в промышленности, в связи и ЖКХ;
- высокочастотных кабелей и телекоммуникационных установок.
Основные характеристики прибора MIC-3:
- измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом;
- измерение сопротивления изоляции до 3 ГОм тремя измерительными напряжениями — 250, 500 и 1000 В;
- контроль целостности электрических цепей;
- низковольтное измерение активного сопротивления в диапазоне 0…400 Ом;
- саморазряд ёмкости измеренного объекта после окончания измерения;
- автоматический выбор измерительных диапазонов;
- измерение напряжения переменного и постоянного тока;
- акустическое определение пятисекундных отрезков времени, облегчающее снятие временных характеристик при измерении активного сопротивления изоляции.
Измерение сопротивления изоляции
Измерительное напряжение: 250 В, 500 В и 1000 В
Точность установки напряжения (Robc [Ом] ≥ 1000*UN [B]) — 0 + 10% от заданного значения
Температурная стабильность напряжения — меньше чем 0,1% /°C
Для UN=250 В: 250 кОм … 1000 МОм
Диапазон измерения согласно IEC 61557-2
Диапазон отображения для UN=250 В | Разрешение | Основная погрешность |
0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
2,00 … 19,99 МОм | 0,01 МОм | |
20,0 … 199,9 МОм | 0,1 МОм | |
200 … 1000 МОм | 1 МОм |
Для UN=500 В: 500 кОм … 1999 МОм
Диапазон измерения согласно IEC 61557-2
Диапазон отображения для UN=500 В | Разрешение | Основная погрешность |
0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
2,00 … 19,99 МОм | 0,01 МОм | |
20,0 … 199,9 МОм | 0,1 МОм | |
200 … 1999 МОм | 1 МОм |
Для UN=1000 В: 1000 кОм … 3,0 ГОм
Диапазон измерения согласно IEC 61557-2
Диапазон отображения для UN=1000 В | Разрешение | Основная погрешность |
0 … 1999 кОм | 1 кОм | ± (3% и. в. + 8 ед. мл. разряда) |
2,00 … 19,99 МОм | 0,01 МОм | |
20,0 … 199,9 МОм | 0,1 МОм | |
200 … 1999 МОм | 1 МОм | |
2,00 … 3,00 ГОм | 0,01 ГОм | ± (4% и. в. + 6 ед. мл. разряда) |
Низковольтное измерение активного сопротивления
Диапазон | Разрешение | Основная погрешность |
0,0 … 199,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
200 … 399 Ом | 1 Ом |
- Звуковой сигнал для активного сопротивления ниже — 10 Ом
- Максимальное напряжение на открытых зажимах — 5 В
- Максимальный ток при замкнутых зажимах — 10 мА
Измерение активного сопротивления защитных и уравнительных соединений
Диапазон измерения согласно IEC 61557-4: 0,11 … 399 Ом
Диапазон отображения | Разрешение | Основная погрешность |
0,00 … 19,99 Ом | 0,01 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
20,0 … 199,9 Ом | 0,1 Ом | |
200 … 399 Ом | 1 Ом |
- Максимальное напряжение на открытых зажимах — 5,0 В
- Ток при замкнутых зажимах (для UBAT ≥ 2,4 В) > 200 мА
Измерение напряжения (между зажимами «COM» и «U, R, E»)
Напряжение постоянного тока
Диапазон | Разрешение | Основная погрешность |
0 … 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Напряжение переменного тока 45…65 Гц
(синусоидальная форма с наличием гармоник < 2%)
Диапазон | Разрешение | Основная погрешность |
0 … 600 В | 1 В | ± (3% и. в. + 2 ед. мл. разряда) |
Дополнительные технические характеристики измерителя MIC-3:
Наименование параметра | Значение |
Габариты (Ш x В x Г) | 230 x 67 x 35 мм |
Масса | 0,3 кг |
Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
Номинальное напряжение сети | 230 В |
Питание измерителя | 2 элемента питания LR6 (размер AA) или 2 аккумулятора NiCd |
Температурный диапазон | 0 … +40°C |
Температура хранения | -20 … +60°C |
Время до самовыключения | 2 минуты |
Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
Категория безопасности | III 300 В согласно PN-EN 61010-1 |
Степень защиты корпуса согласно PN-EN 60529 | IP40 |
Частота измерений | для измерительной функции RISO около 3 измерений в секунду |
Количество измерений RISO | мин. 300 |
Количество измерений RCONT | мин. 1400 |
Поверку измерителей сопротивления электроизоляции, проводников присоединения к земле и выравнивания потенциалов MIC-3 следует проводить в соответствии с методикой поверки MIC-3-08 МП, согласованной с ГЦИ СИ ФГУ «Ростест-Москва» в августе 2008 г. Основное оборудование, используемое при поверке:
- магазин мер сопротивлений заземления OD-2-D6b/5W;
- магазин мер сопротивлений электроизоляции OD-2-W4a;
- магазин мер сопротивлений электроизоляции OD-2-W4e;
- калибратор-вольтметр универсальный В1-28.
Межповерочный интервал — 1 год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы «SONEL S.A.», Польша.
