Поверка измерителя параметров электроизоляции MIC-2500
Поверка проводится в соответствии с документом: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Методика поверки MIC-2500-06 МП» согласованным с ГЦИ СИ ФБУ «Ростест-Москва» в 07 августа 2006 года и входящим в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей указаны в документе: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 Ч 10-16 — 30 А».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2 ч 3⋅109 Гц».
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы «Sonel S.A.», Польша.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 применяются при приемо-сдаточных, периодических, сертификационных и исследовательских испытаний электротехнических устройств, электроустановок зданий и электроустановок промышленных потребителей электроэнергии, а также высокочастотных
кабелей и телекоммуникационных установок. Поверка измерителя параметров электроизоляции MIC-2500 осуществляется в аккредитованной лаборатории и занимает от 1 до 5 дней.
Поверка измерителя параметров электроизоляции MIC-2500

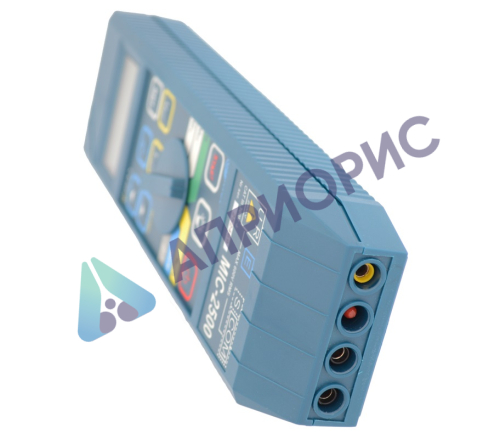

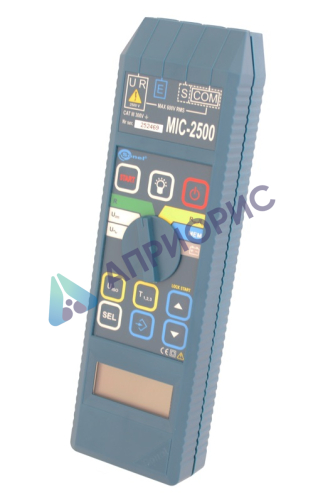

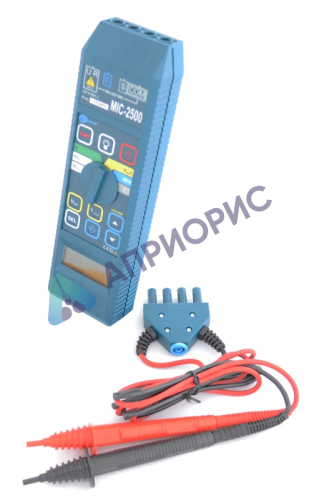

Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 (далее по тексту — измерители) представляют собой портативные электрические цифровые измерительные приборы. На торцевой панели измерителей расположены четыре однополюсных гнезда для подключения соединительных проводов. На передней панели измерителей расположен жидкокристаллический цифровой дисплей, девять клавиш управления режимами работы, поворотный переключатель функций и жидкокристаллический цифровой дисплей.
Измерители снабжены пакетом аккумуляторов и устройством для их зарядки. Пакет аккумуляторов помещен в контейнер, который крепится к нижней части корпуса измерите-
лей.
Принцип действия измерителей основан на реализации:
- функций цифрового мегомметра для измерения сопротивления электроизоляции;
- функций цифрового вольтметра для измерения напряжения постоянного и переменного тока;
- функций цифрового омметра для измерения сопротивления малым током;
- функций цифрового вычислителя силы тока утечки, коэффициентов абсорбции и поляризации.
Измерители обладают следующими особенностями:
- автоматическим выбором диапазона измерения;
- автоматической защитой измерительных входов от напряжений свыше 250 В;
- памятью 990 результатов измерений и возможностью передачи сохранённых данных в компьютер;
- сигнализацией разряда элементов питания;
- автоматическим выключением неиспользуемого в течение двух минут измерителя (функция AUTO-OFF)
Измерители изготовляются в виде 2-х основных моделей: MIC-1000, MIC-2500, которые отличаются функциональными возможностями, техническими характеристиками и своим внешним видом.
Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500 предназначены:
для измерений электрических величин:
- напряжения постоянного и переменного тока;
- электрического сопротивления электроизоляции;
- электрического сопротивления малым током;
для вычисления:
- тока утечки через электроизоляцию;
- увлажненности электроизоляции по коэффициенту абсорбции;
- степени старения электроизоляции по коэффициенту поляризации;
для автоматического снятия электрического заряда с испытуемой электроизоляции по окончании процесса измерения;
для отображения:
- результатов измерений и вычислений в цифровом виде;
для передачи результатов в компьютер.
Измерительное напряжение, задаваемое с шагом 10 В в диапазоне 50 … 2500 В
Диапазон измерения: RISOmin=UISOnom/IISOmax … 1100 ГОм (IISOmax = 1 мА)
| Диапазон | Разрешение | Основная погрешность |
| 0,00 … 99,90 кОм | 0,01 кОм | ± (3% и. в. + 20 ед. мл. разряда) |
| 100,0 … 999,0 кОм | 0,1 кОм | |
| 1,000 … 9,990 МОм | 0,001 МОм | |
| 10,00 … 99,90 МОм | 0,01 МОм | |
| 100,0 … 999,0 МОм | 0,1 МОм | |
| 1,000 … 9,990 ГОм | 0,001 ГОм | |
| 10,00 … 99,90 ГОм | 0,01 ГОм | |
| 100,0 … 999,0 ГОм | 0,1 ГОм | |
| 1000 … 1100 ГОм | 1 ГОм |
Точность задания напряжения — 0 + 10% от установленных значений
Температурная стабильность напряжения не более 0,1%/°C
Количество интервалов времени измерения T1, T2 и T3, для определения коэффициентов абсорбции и поляризации; три, в выбранном диапазоне от 1 до 600 секунд, точность ±1 с.
Внимание: Для значения сопротивления изоляции ниже RISOmin — не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom — номинальное напряжение измерения
IISOmax — максимальный ток преобразователя (1 мА)
Текущее значение тока
| Диапазон | Разрешение | Основная погрешность |
| 0 … Ipmax | Зависит от диапазона | -ΔI—, +ΔI+ |
где:
Ipmax — максимальный ток преобразователя, равный 1,2 ± 0,2 мА
-ΔI—, +ΔI+ — основная погрешность показания тока, определённая на основании показания активного сопротивления согласно формул:
где:
UISO — напряжение измерения
R — значение сопротивления изоляции, отображённое на дисплее прибора
ΔR — основная погрешность измерения активного сопротивления, определённая для данного измерения
Измерение напряжения
| Диапазон | Разрешение | Основная погрешность |
| 0 … 600 В | 1 В | ± (3% и.в. + 2 ед. мл. разряда) |
Низковольтное измерение сопротивления
| Диапазон | Разрешение | Основная погрешность |
| 0,0 … 99,9 Ом | 0,1 Ом | ± (2% и. в. + 3 ед. мл. разряда) |
| 100,0 … 399,9 Ом | 0,1 Ом | ± (4% и. в. + 3 ед. мл. разряда) |
- Звуковой сигнал при сопротивлениях меньше чем 35 Ом ± 25 Ом
- Максимальное напряжение при разомкнутых зажимах — 9,6 В
- Максимальный ток короткого замыкания при замкнутых зажимах — 200 мА
Дополнительные технические характеристики измерителя MIC-2500:
| Наименование параметра | Значение |
| Габариты (Ш x В x Г) | 230 х 67 х 68 мм |
| Масса | 0,85 кг |

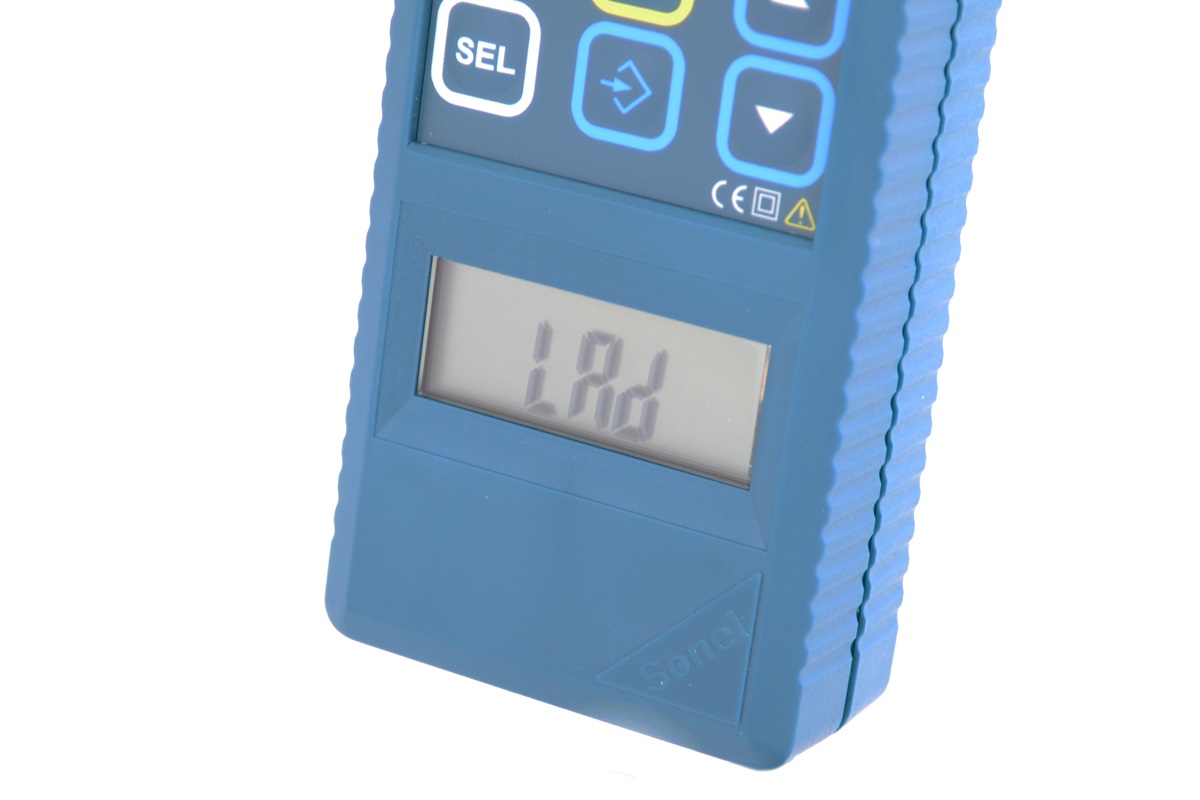

| Дисплей | жидкокристаллический, 4 цифры высотой 14 мм |
| Частота измерений для функции измерения RISO/IL | около 1 измерения в секунду |
| Количество измерений RISO | мин. 2500 |
| Номинальное напряжение сети | 230 В, 50 Гц |
| Питание измерителя | пакет аккумуляторов типа SONEL NiCd 9,6 В |
| Температурный диапазон | 0 … +40°C |
| Температура хранения | -20 … +60°C |
| Время до самовыключения | 300 секунд |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300 В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
Поверка проводится в соответствии с документом: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Методика поверки MIC-2500-06 МП» согласованным с ГЦИ СИ ФБУ «Ростест-Москва» в 07 августа 2006 года и входящим в комплект поставки.
Сведения о методиках (методах) измерений
Методы измерений с помощью измерителей указаны в документе: «Измерители сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления, увлажненности и степени старения электроизоляции MIC-1000, MIC-2500
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 Ч 10-16 — 30 А».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1⋅10-2 ч 3⋅109 Гц».
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документация фирмы «Sonel S.A.», Польша.
