Поверка измерителя многофункционального EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310,VAM
Поверка осуществляется в соответствии с документом МП 39757-14 «Измерители многофункциональные серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM. Методика поверки», утвержденной ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур : -50…+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °С (в диапазоне: -50…+400 °С); ±(0,06 + ед. мл. разряда) °С (в диапазоне: св. +400…+650 °С);
- термометр сопротивления платиновый эталонный 3-го разряда ЭТС-100, диапазон измеряемых температур: -196. 0 °С;
- сосуд Дьюара с азотом;
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: +50…+700 °С;
- термостаты жидкостные прецизионные серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2, ТПП-1.3 с общим диапазоном воспроизводимых температур: -75…+300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- калибраторы температуры моделей АТС-156/157/650 А(В) со сменными металлическими блоками сравнения, диапазон воспроизводимых температур: -45.+650 °С нестабильность поддержания температуры ±(0,02.0,04) °С;
- климатическая камера, барокамера с барометром образцовым типа БОП-1;
- термогигрометр ИВА-6АР, погрешность канала измерений относительной влажности: ±1 %;
- эталонные средства измерений в соответствии с МИ 1997-89, МИ 2124-90.
Сведения о методах измерений
- приведены в руководстве по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия Техническая документация фирмы изготовителя.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 х 10-8 до 1 х 103 Па.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерений температуры жидких, газообразных и сыпучих сред при помощи встроенных внутрь корпуса и внешних сменных и несъемных первичных термопреобразователей; относительной влажности и атмосферного давления окружающей воздушной среды, а также для измерений избыточного и абсолютного давления жидкостей и газов.
Поверка измерителя многофункционального EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310,VAM
Принцип действия приборов основан на преобразовании сигналов, поступающих в электронный блок от первичных преобразователей, в значения измеряемой физической величины.

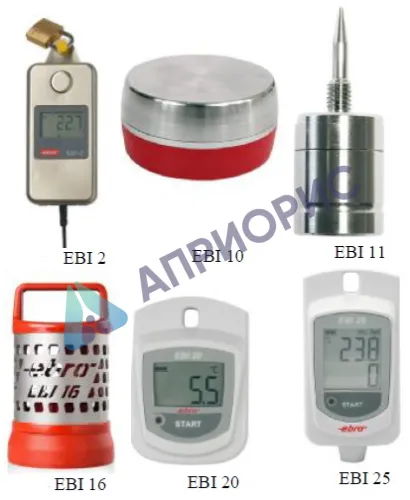

Приборы серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM имеют следующие модели: EBI 2-BUS-721-INT, EBI 2-BUS-721-EXT, EBI 2-BUS-722-EXT/EXT (EBI 2); EBI 10-T100, EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-Т241, EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671, EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460, EBI 10-TH100 (EBI
10); EBI 11-T230, EBI 11-T231, EBI 11-T233, EBI 11-T235, EBI 11-T236, EBI 11-T240, EBI 11-P100, EBI 11-P111, EBI 11-TP110 (EBI 11); EBI 16; EBI 20-T1, EBI 20-TE1, EBI 20-TF, EBI 20-TH1 (EBI 20); EBI 25-T, EBI 25-TE, EBI 25-TH, EBI 25-TX (EBI 25); EBI 100-T100, EBI 100-T101, EBI 100-T210, EBI 100-T211, EBI 100-T221, EBI 100-T230, EBI 100-T231, EBI 100-T232, EBI 100-T233, EBI 100-T241, EBI 100-T261, EBI 100-T262, EBI 100-T263, EBI 100-T264, EBI 100-T265, EBI 100-T441, EBI 100-T461, EBI 100-T462, EBI 100-T463, EBI 100-T464, EBI 100-T465, EBI 100-1Р200, EBI 100-1Р230, EBI 100-TP231 (EBI 100); EBI 300; EBI 310; VAM 320.
Серии и модели измерителей различаются по метрологическим характеристикам, по конструктивному исполнению и по назначению. Также, некоторые модели приборов могут иметь исполнения, различающиеся по длине и расположению на корпусе внешнего первичного преобразователя.
Измерители являются портативными микропроцессорными приборами с возможностью отображения измеряемой величины на жидкокристаллическом дисплее (серии EBI 2, EBI 20, EBI 25, EBI 300, EBI 310 и VAM) и запоминания определенного количества результатов измерений в зависимости от объема своей внутренней памяти. Программирование приборов и считывание результатов измерений осуществляется при помощи интерфейса RS232, цифрового протокола M-BUS, специальных устройств для считывания и передачи данных, программного обеспечения типа Winlog.basic/Wmlog.pro и других версий. Измерители серии EBI 10, EBI 100 могут программироваться и осуществлять передачу измерительной информации в режиме реального времени при помощи протокола беспроводной связи (IEEE 802.15.4) на частоте 2,4 ГГц.
Приборы в зависимости от серии и модели могут иметь от одного до пяти измерительных каналов.
Программное обеспечение (ПО) измерителей состоит из метрологически значимых встроенной и автономной частей ПО. Встроенное ПО находится в микропроцессоре, размещенном внутри корпуса измерителя, и не доступно для внешней модификации. а также автономного (внешнего), метрологически значимого ПО, предназначенного для программирования приборов, а также для считывания, сохранения и обработки данных измерений.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) — не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».
| Наименование программ-много обеспечения | Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного
обеспечения (*) |
Цифровой
идентификатор программного обеспечения |
Алгоритм
вычисления цифрового идентификато ра программного обеспечения |
| ПО для приборов серии EBI 2 (встроенная часть) | 9621-1013-
0000_EBI2_L4.TXT |
2.10.0 | По номеру версии | Не
используется |
| ПО для приборов серий EBI 10, EBI 16, EBI 100 (встроенная часть) | EBI10 ATMEGA32 4P_V0307.hex | 3.07.0 | По номеру версии | Не
используется |
| ПО для приборов серии EBI 11 (встроенная часть) | EBI 11 _T_16000_H3. hex | 1.61.0 | По номеру версии | Не
используется |
| ПО для приборов серии EBI 20 (встроенная часть) | EBI 20-T V1.44.hex (EBI10T1);
EBI 20-TH V1.44.hex (EBI20TH) |
1.44.0 | По номеру версии | Не
используется |
| ПО для приборов серии EBI 25 (встроенная часть) | EBI 25-TE 0143 0.hex (EBI25-T); EBI 25TH 0143 0.hex (EBI25-TH) | 1.43.0 | По номеру версии | Не
используется |
| ПО для приборов серии EBI 300 (встроенная часть) | EB300_1320.hex | 1.32.0 | По номеру версии | Не
используется |
| ПО для приборов серии EBI 310 (встроенная часть) | EB310_1320.hex | 1.32.0 | По номеру версии | Не
используется |
| ПО для приборов серии VAM 320 (встроенная часть) | VAM320_1030.txt | 1.03.0 | По номеру версии | Не
используется |
| Наименование характеристики | Значения характеристик (для измерителей серии EBI 2) |
| EBI 2-BUS-721-INT, EBI 2-BUS-721-EXT, EBI 2-BUS-722-EXT/EXT | |
| Диапазон измерений | от минус 40 до плюс 75 °С (внутренний датчик) от минус 40 до плюс 150 °С (внешний датчик) |
| Разрешающая способность дисплея | 0,1 °С |
| Тип первичного преобразователя (датчика) | Pt1000 (по МЭК 60751/ГОСТ 6651-2009) |
| Пределы допускаемой абсолютной погрешности ( ) | ±0,4 °С |
| Количество измерительных каналов, шт | 1 (721-INT -внутренний датчик, 721-EXT — внешний датчик); 2 (722-EXT/EXT- внешний датчик) |
| Время обновления (регистрации) показаний (регулируемое), с | от 1 до 28800 |
| Кол-во данных, записываемых на 1 канал | 18000 (721) 9000 (722) |
| Время термической реакции (на воздухе), t 90, с | 360 (внешний) 540 (внутренний) |
| Напряжение питания, В | 3,6 |
| Г абаритные
(**) размеры v , мм |
120 х 80 х 57 |
| Масса, кг | 0,1 |
| Рабочая температура окружающей среды, °С | от минус 40 до плюс 75 (от минус 25 до плюс 50 — для ж/к дисплея) |
| Примечания:
(*) — в комплекте с первичным термопреобразователем; (**) — габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя. |
|
| Наименование
характеристики |
Значения характеристик (для измерителей серии EBI 10) | ||||
| EBI 10-T100 | EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-Т241, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671 | EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265 | EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460 | EBI 10-TH100 | |
| Диапазон измерений | от минус 85 до плюс 150 °С (внутренний датчик) | от минус 85 до плюс 150 °С (210/211/230/231)
от минус 85 до плюс 400 °С (*) (220/221/232/233/240/241 /421/441) от минус 20 до плюс 150 °С (471/671) (внешний датчик) |
от минус 40 до плюс 150 °С (для всех моделей, кроме 262)
от минус 85 до плюс 150 °С (262) |
от 0 до плюс 150 °С (200, 221, 230, 231, 321, 322, 421)
от минус 20 до плюс 150 °С (450/451/452/453/460) (внешний датчик) 1.4000 мбар (0,1. 400 кПа) |
от минус 40 до плюс 85 °С
0.100 % |
| Дискретность измеряемых величин | 0,01 °С | 0,01 °С / 1 мбар | 0,01 °С 0,1 % | ||
| Тип первичного преобразователя | Pt1000 (по МЭК 60751/ГОСТ 6651-2009) | Pt1000 (по МЭК 60751/ ГОСТ 6651-2009), тензорезистивный датчик давления с температурной компенсацией | Pt1000,
ёмкостной сенсор влажности |
||
| Наименование | Значения характеристик (для измерителей серии EBI 10) | ||||
| характеристики | EBI 10-T100 | EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-T241, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671 | EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265 | EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460 | EBI 10-TH100 |
| Пределы
допускаемой погрешности |
±0,5 °C (-85…-40 °C);
±0,2 °C (св.-40…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+150 °C) |
210/211/230/231/441: ±0,5 °C (-85…-40 °C); ±0,2 °C (св.-40…0 °C); ±0,1 °C (св.0…+140); ±0,2 °C (св.+140…+150 °C)
220/221/232/233/240/241 /421/441: ±0,5 °C (-85…-40 °C); ±0,2 °C (св.-40…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+250 °C); ±0,5 °C (св.+250…+400 °C) 471/671: ±0,2 °C (-20…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+150 °C) |
261/263/264/265:
±0,2 °C (-40…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+150 °C) 262: ±0,5 °C (-85…-40 °C); ±0,2 °C (св.-40…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+150 °C) |
200/221/230/231/321
/322/421: ±0,1 °C (0…+140 °C); ±0,2 °C (св.+140…+150 °C) 450/451/452/453/460: ±0,2 °C (-20…0 °C); ±0,1 °C (св.0…+140 °C); ±0,2 °C (св.+140…+150 °C) ±10 мбар (±1,0 кПа) |
±0,2 °C (-40…0 °C);
±0,1 °C (св.0…+85 °C) ±2 % (от 10 до 90%); ±3 % (в остальном диапазоне) |
| Количество измерительных каналов, шт. | 1 (внутр.) | 1 (210/211/220/221/230/231/ 232/ 233/240/241 -внешний);
2 (441/421 — внешний); 4 (671 — внешний) |
1 (261/262/263/264 —
внешний); 2 (361/362/363/364 -внешний + внутренний) |
2 (200/221/230/231 -внешний);
3 (321/322 — внешний), 4 (421/450/451/452/453/460 -внешний) |
2 (внешний) |
| Время обновления (регистрации) показаний (регулируемое), с | 0,25; 0,5 от 1 до 86400 | ||||
| Общее кол-во записываемых данных, шт. | 100000 | 100000 | 200/230: 2 x 33333 221: 2×50000 321/322: 3 x 33334 421/460: 4 x 20.000 450/451/452/453: 100000 | ||
| Напряжение питания, В | 3,6 | ||||
| Г абаритные размеры, мм | 048×24 | 048×24 датчик: 0(1,5; 3)x(50; 75; 100; 150; 250; 500) | 048×24 датчик: 06x(50; 75; 100; 150) | 046×24 датчик температуры: 0(1,5; 3) х (40; 500) | 048х24 |
| Масса, кг | 0,07 | ||||
| Рабочая температура окружающей среды, °С | от минус 85 до плюс 150 | от минус 40 до плюс 150 (для всех моделей, кроме 262),
от минус 85 до плюс 150 (262) |
от 0 до плюс 150 450/451/452/453: -20. +150 | от минус 40 до плюс 85 | |
| Примечание:
(*) — при проведение измерений прибор необходимо поместить в специальный жаропрочный защитный корпус |
|||||
| Наименование
характеристики |
Значения характеристик (для измерителей серий EBI 11, EBI 20) | ||||
| EBI 11-T230, EBI 11-T231, EBI 11-T233, EBI 11-T235, EBI 11-T236, EBI 11-T240 | EBI 11-P100, EBI 11-P111 EBI 11-TP110 | EBI 16 | EBI 20-T1, EBI 20-TE1, EBI 20-TF | EBI 20-TH1 | |
| Диапазон измерений | от минус 30 до плюс 150 °С (внешний датчик) | от 0 до плюс 150 °С 1.4000 мбар (0,1.400 кПа) | от 0 до плюс 150 °С
1.4000 мбар (0,1.400 кПа) |
от минус 30 до плюс 60 °С (T1 — внутренний датчик,
TE1 — внешний датчик) от 0 до плюс 100 °С (TF -внешний датчик) |
от минус 30 до плюс 60 °С (внутренний датчик) 10.90 % (относительная влажность, внутренний датчик) |
| Дискретность измеряемых величин или разрешающая способность дисплея (для EBI 20) | 0,01 °С | 0,01 °С | 0,01 °С / 1 мбар | 0,1 °С | 0,1 °С / 0,1 % |
| Тип первичного преобразователя | Pt1000 | Pt1000 | Pt1000 (по МЭК 60751/ГОСТ 66512009), тензорезистивный датчик давления с температурной компенсацией | NTC | термистор (NTC), датчик влажности емкостного типа |
| Пределы
допускаемой (*) погрешности |
±0,1 °С | ±0,1 °С ±20 мбар | ±0,1 °С ±15 мбар (±1,5 кПа) | T1/TE1: ±0,5 °С (-20 °С…+40 °С) ±0,8 °С (в остальном диапазоне)
TF: ±0,5 °С (+50. +100 °С), ±1 °С (в остальном |
±0,5 °С (-20.+40 °С), ±0,8 °С (в остальном диапазоне)
±3 % |
| диапазоне) | ||||||
| Количество измерительных каналов, шт. | 1 (внешний) | 1,2 (внешний) | 3 (внешний) | 1 (Т -внутренний, TE/TF — внешний) | 2 (внутренний) | |
| Время обновления (регистрации) показаний (регулируемое), с | от 1 до 86400 | от 1 до 86400 | от 1 до 86400 | от 60 до 86400 | ||
| Общее кол-во записываемых данных, шт. | 15000 | 2 x 7,500 | 6960
показаний/канал |
T1/TE1: 40000 TF: 8000 | 40000 | |
| Напряжение питания, В | 3 | 3,6 | 3,6 | |||
| Габаритные
(**) размеры v , мм |
016,5×24 датчик: 03 х (18; 50; 100) | 90×150 | 69x48x22 | 69x48x22 | ||
| Масса, кг | 0,027 | 0,5 | 0,045 | |||
| Рабочая температура окружающей среды, °С | от минус 30 до плюс 150 | от 0 до плюс 150 | T1/TE1: от минус 30 до плюс 60 TF: от минус 40 до плюс 70 | от минус 30 до плюс 60 | ||
| Примечания (к табл.4):
(*) — в комплекте с первичным термопреобразователем; (**) — габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя. |
||||||
| Наименование
характеристики |
Значения характеристик (для измерителей серий EBI 25, EBI 300, EBI 310, VAM) | ||
| EBI 25-T, EBI 25-TE, EBI 25-TH, EBI 25-TX | EBI 300, EBI 310 | VAM 320 | |
| Диапазон измерений | EBI 25-T, EBI 25-TH : от минус 30 до плюс 60 °С EBI 25-TE: от минус 40 до плюс 85 °С EBI 25-TX: от минус 100 до плюс 200 °С EBI 25-TH : 10…90% | EBI 300: от минус 30 до плюс 60 °С EBI 310: от минус 30 до плюс 75 °С | 0.2 бар, 0. 200 кПа, |
| Дискретность измеряемых величин или разрешающая способность дисплея (для VAM 320) | 0,1 °С / 0,1 % | 0,1 °С | 1 мбар / 0,1 кПа |
| Тип первичного преобразователя | EBI 25-T/ EBI 25-TE: NTC;
EBI 25-TH: датчик влажности емкостного типа EBI 25-TX: PT 1000 |
EBI 300: NTC EBI 310: PT 1000 | датчик абсолютного давления |
| Пределы допускаемой погрешности ( ) | EBI 25-T: ±0,5 °С (-20. +40 °С),
±0,8 °С (в остальном диапазоне) EBI 25-TE: ±0,5 °С (св. -20 °С…+40 °С) ± 0,8 °С (св. -30 °С…-20 °С; св. +40 °С…+60 °С) ±1,5 °С (-40 °С…-30 °С; св. +60 °С… +85 °С) EBI 25-TH: ±0,5 °С (-20.+40 °С), ±3% (10…90%) EBI 25-TX: ± 0,5 °С (-100 °С…-20 °С) ± 0,2 °С (св. -20 °С…+60 °С) ± 0,5 °С (св. +60 °С…+199.9 °С) |
EBI 300: ±0,5 °С (-20 °С…+40 °С) ±0,8 °С (в остальном диапазоне)
EBI 310: ±0,2 °С (-30 °С…+30 °С) ±0,5°С (в остальном диапазоне) |
±0,4 % от диапазона измерений (при 20 °С) |
| Количество
измерительных каналов, шт. |
EBI 25-T: 1 внутренний;
EBI 25-TE/ EBI 25-TX: 1 внешний; EBI 25-TH: |
1 внутренний/внешний | 1 (внешний) |
| Время обновления (регистрации) показаний (регулируемое), с | от 60 до 86400 от 60 до 3600 мин EBI 25-TH | EBI 300: от 60 до 86400 EBI 310: от 1 до 86400 | от 1 до 15 |
| Общее кол-во записываемых данных, шт. | 288 | EBI 300: 40000 EBI 310: 120000 | — |
| Напряжение питания, В | 3,6 | 3,7 | |
| Габаритные размеры (**), мм | 95x48x27 (EBI 25-TE); 135x48x27 (EBI 25-TX) 124x48x27 (eBI 25-Th) | 80x34x14 | 150x45x24 датчик: 0 40 |
| Масса, кг | 0,065 | 0,035 | 0,15 |
| Рабочая температура окружающей среды, °С | от минус 30 до плюс 60 | от минус 40 до плюс 85 | от 0 до плюс 50 |
| Наименование характеристики | Значения характеристик (для измерителей серии EBI 100) | ||
| EBI 100-T100, EBI 100-T101 | EBI 100-T210, EBI 100-T211, EBI 100-T221, EBI 100-T230, EBI 100-T231, EBI 100-T232, EBI 100-T233, EBI 100-T241, EBI 100-T261, EBI 100-T262, EBI 100-T263, EBI 100-T264, EBI 100-T265, EBI 100-T461, EBI 100-T462, EBI 100-T463, EBI 100-T464, EBI 100-T465, EBI 100-T441 | EBI 100-TP200, EBI 100-TP230, EBI 100-TP231 | |
| Диапазон измерений | EBI 100-T100: от минус 40 до плюс 150 °С EBI 100-T101: от минус 85 до плюс 85 °С | от минус 40 до плюс 150 °С | от 0 до плюс 150 °С
(внешний датчик) 1. 4000 мбар (0,1.400 кПа) |
| Дискретность измеряемых величин | 0,1 °С | 0,1 °С | 0,01 °С / 1 мбар |
| Тип первичного преобразователя | Pt1000 | ||
| Пределы допускаемой погрешности (*) | ±0,3 °С | ±0,3 °С | ±0,3 °С / 20 мбар |
| Количество измерительных каналов, шт. | 1 внутренний | 1,2 (внешн) | 1,2 (внешн) |
| Время обновления (регистрации) показаний (регулируемое), с | от 1 до 86400 | ||
| Кол-во данных, записываемых на 1 канал | 27000 | ||
| Напряжение питания, В | 3,6 | ||
| Габаритные размеры (**), мм | 48x48x24 | 48x48x24
(датчики 135 мм; 190 мм; 245 мм; 270 мм; 300 мм) |
48x48x24 |
| Масса, кг | 0,07 | ||
| Рабочая температура окружающей среды, °С | EBI 100-T100: от минус 40 до плюс 150 °С EBI 100-T101: от минус 85 до плюс 85 °С | от минус 40 до плюс 150 °С | от 0 до плюс 150 °С |
| Примечания:
(*) — в комплекте с первичным термопреобразователем; (**) — габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя. |
|||
Поверка осуществляется в соответствии с документом МП 39757-14 «Измерители многофункциональные серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM. Методика поверки», утвержденной ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур : -50…+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °С (в диапазоне: -50…+400 °С); ±(0,06 + ед. мл. разряда) °С (в диапазоне: св. +400…+650 °С);
- термометр сопротивления платиновый эталонный 3-го разряда ЭТС-100, диапазон измеряемых температур: -196. 0 °С;
- сосуд Дьюара с азотом;
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: +50…+700 °С;
- термостаты жидкостные прецизионные серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2, ТПП-1.3 с общим диапазоном воспроизводимых температур: -75…+300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- калибраторы температуры моделей АТС-156/157/650 А(В) со сменными металлическими блоками сравнения, диапазон воспроизводимых температур: -45.+650 °С нестабильность поддержания температуры ±(0,02.0,04) °С;
- климатическая камера, барокамера с барометром образцовым типа БОП-1;
- термогигрометр ИВА-6АР, погрешность канала измерений относительной влажности: ±1 %;
- эталонные средства измерений в соответствии с МИ 1997-89, МИ 2124-90.
Сведения о методах измерений
- приведены в руководстве по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
- ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия Техническая документация фирмы изготовителя.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
- ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 х 10-8 до 1 х 103 Па.
Все цены на сайте указаны без учета доставки при условии 100% предоплаты.
Для юридических лиц или ИП:
Оплата производится путем безналичного расчета (полной оплаты, частичной предоплаты или по факту поставки на расчетный счет организации) на основании договора поставки, счета на оплату или счет-договора. Во всех документах присутствует подпись и печать, а так же условия оплаты и доставки товара. Копия отправляется по электронной почте или согласованию физического адреса получателя, а оригиналы передаются по факту поставки оборудования.
Существует несколько вариантов оплаты:
Для государственных и бюджетных организаций и предприятий:
Для сотрудничества с бюджетными и государственными организациями по 44-ФЗ и 223-ФЗ предусмотрены следующие варианты оплаты по договору:
- Аванс 30%, остаток 70% по факту поставки;
- Аванс 50%, остаток 50% по факту поставки;
- 100% постоплата по факту поставки.
В связи с изменением курса валют цены на товары и возможность поставки может изменяться. В виду нынешней ситуации уточняйте актуальную стоимость оборудования у Ваших менеджеров.
Наш Компания предлагает несколько вариантов доставки:
- Курьерской службой;
- Транспортной компанией;
- самовывоз из офисов г.Санкт-Петербург и г. Казань - бесплатно
- доставка до терминала или пункта выдачи
Самовывоз
Вы можете забрать товар в одном из наших офисов. Когда заказ поступит на склад и будет скомплектован, Вам придёт уведомление.
Самовывоз происходит по адресу из наших офисов:
г. Санкт-Петербург, БЦ «Александро-Невская Мануфактура», пр. Обуховской обороны, д.70, к.2, офис 601 ( 6 этаж)
г. Казань, ул. Гвардейская, д.15, офис 919 (9 этаж)
Для самовывоза из нашего офиса вам нужно иметь печать организации или доверенность на забор товара.
Курьерская доставка
Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в счете в будние дни с 9.00 до 18.00. Курьерская служба, после поступления товара на склад, свяжется с вами для уточнения адреса и сообщит время доставки.
Мы отправляем Ваши заказы транспортными компаниями или курьерскими службами:
Деловые Линии;
Курьер Сервис Экспресс;
Major Express;
СДЭК;
EMS.
Для забора товара Вашей курьерской службой, необходимо прислать доверенность на вашу курьерскую службу и накладную.
Ориентировочный срок доставки
В зависимости от вашего региона, выбора курьерской службы - доставка может занимать разное время.
|
Отправка в город |
Срок доставки |
|
Москва |
2 рабочих дня |
|
Санкт-Петербург |
На следующий день |
|
Казань |
3-4 рабочих дней |
|
Ростов-на-Дону |
3-4 рабочих дней |
|
Саратов |
3-4 рабочих дней |
|
Екатеринбург |
3-4 рабочих дней |
|
Новосибирск |
3-5 рабочих дней |
|
Иркутск |
4-6 рабочих дней |
|
Хабаровск |
4-6 рабочих дней |
|
Петропавловск-Камчатский |
6-10 рабочих дней |
Стоимость доставки зависит от удаленности населенного пункта и рассчитывается по тарифам транспортной компании.
Бесплатная доставка доступна при заказе от 100 000 рублей.
Так же на нашем сайте возможно отслеживать доставку Вашего товара по номеру накладной транспортной компании
Действует ли в вашем городе курьерская служба и о возможности доставки в другие регионы России и страны СНГ уточняйте у Вашего менеджера.
Обращаем Ваше внимание!
Представители транспортных служб не принимают оплаты наличными при получении товара.
Обращаем Ваше внимание , что транспортные компании и курьерские службы несет ответственность за сохранность груза. При обнаружении каких-либо недостатков или повреждений упаковки, самого товара или количества мест необходимо в пункте выдачи транспортной компании или при получении по адресу доставки, до подписания документов о получении груза, составить акт о повреждении груза , а так же , сразу осуществить фото или видео фиксацию обнаруженных деффектов и недостатков товара.
В случае подписания документов о получении груза до его осмотра или проверки, при обнаружении претензии приниматься по согласованию сторон.
