Поверка измерительного комплекса автоматизированного учета алкогольной продукции ALCOSPOT-M

Назначение: для измерений объема спирта и спиртосодержащей алкогольной продукции (водок, коньяков, виски, бренди, ликёров, вин, игристых вин, виноматериалов, пива, напитков на основе пива и т.д.), объемной концентрации и объема этилового спирта, содержащегося в измеряемой жидкости, и температуры жидкости, учёта количества готовой продукции, разлитой в потребительскую тару, а также формирования и передачи информации в Единую государственную автоматизированную систему учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции (ЕГАИС).

Поверка измерительного комплекса автоматизированного учета алкогольной продукции ALCOSPOT-Mс

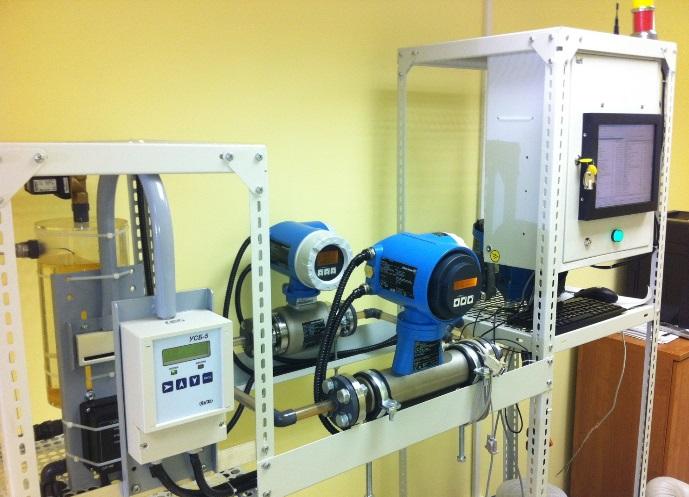

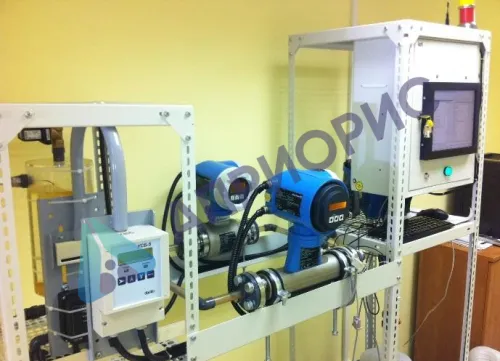

Комплексы в зависимости от комплектации могут включать в себя:

• расходомеры Promass (Регистрационный 15201-11; 57484-14);
• расходомеры электромагнитные Promag (Регистрационный 14589-14; 61467-15);
• расходомеры Optimass (Регистрационный 50998-12; № 53804-13);
• расходомеры электромагнитные Optiflux (Регистрационный 40075-13);
• расходомеры SITRANS F C (Регистрационный 52346-12);
• расходомеры электромагнитные SITRANS FM (Регистрационный 61306-15);
• расходомеры ЭМИС-МАСС 260 (Регистрационный 42953-15);
• расходомеры электромагнитные ЭМИС-МАГ 270 (Регистрационный 54036-13);
• клапанная пара (отсечные и регулирующие клапаны);
• терминал обработки данных (ТОД), в виде настенного шкафа, имеющий в своем составе: промышленный компьютер с локальным архивом, сенсорный монитор для отображения параметров и настройки, GSM-модем, антенну GSM-модема, модем приборной сети HART, источник бесперебойного питания, модуль дискретного ввода-вывода, источник вторичного питания UPS, измеритель температуры для подключения термопреобразователей (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270), считыватель смарт-карт и блок аварийной индикации;
• термопреобразователи ДТС (Регистрационный 28354-10) (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270);
• термопреобразователи TR (Регистрационный 49519-12) (при применении Promag, Optimass, Optiflux, SITRANS FM, ЭМИС-МАСС 260 и ЭМИС-МАГ 270);
• счетчики штучного учета бутылок типа УСБ-5 или аналогичные (при необходимости).

При применении расходомеров Promass, Optimass, SITRANS F C и ЭМИС-МАСС 260 объём измеряемой среды определяется в соответствии с прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры. Плотность среды измеряется резонансным методом: значение частоты резонирующих измерительных трубок расходомера соответствует определённому значению плотности продукта. Температура среды измеряется встроенным термосопротивлением или термопреобразователем установленном на трубопроводе. Крепость спирта в процентах по объему и объем безводного спирта определяются в ТОД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. по ГОСТ 3639-79).

При применении расходомеров Optimass или ЭМИС-МАСС 260 или Promag или Optiflux или ЭМИС-МАГ 270, измеряющих объем среды, температуру измеряют термопреобразователем ДТС и/или TR установленном на трубопроводе.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели ТОД, архивируются в локальном архиве ТОД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).

Каждый комплекс может обслуживать до десяти точек учёта.

В зависимости от комплектации комплексы имеют следующие варианты исполнения:

• Исполнение 1 — для измерений объема готовой продукции в декалитрах, измерений объема безводного (100-процентного) спирта в готовой продукции в декалитрах, концентрации безводного спирта в готовой продукции в процентах и количество готовой продукции, разлитой в потребительскую тару (при необходимости) в следующих видах продукции:
  • этилового спирта, в т.ч. денатурированного;
  • спиртосодержащей продукции (в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др.);
  • алкогольной продукции (в т.ч. водки, коньяки, бренди, виски и т.д.).
• В состав исполнения 1 входят: ТОД, расходомеры Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR (при применении расходомеров Optimass и/или ЭМИС-МАСС 260).
• Исполнение 2 — комплексы, осуществляющие измерение и учет объема готовой продукции в декалитрах и количество готовой продукции, разлитой в потребительскую тару.
• В состав исполнения 2 входят: ТОД, расходомеры Promag и/или Optiflux и/или SITRANS FM и/или ЭМИС-МАГ 270, счетчики бутылок (при необходимости), отсечные клапаны и термопреобразователи ДТС и/или TR.
• Исполнение 3 — комплексы, когда измеряемой средой является алкогольная, спиртосодержащая продукция, вина и виноматериалы и т.п., но точки учета комплектуются как расходомерами массовыми, так и электромагнитными, в зависимости от измеряемой среды в конкретной точке.
• В состав исполнения 3 входят: ТОД, расходомеры Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260 и Promag и/или Optiflux и/или SITRANS FM, счетчики бутылок и отсечные клапаны. При использовании расходомеров Optimass, ЭМИС-МАСС 260, Optiflux, Promag, SITRANS FM и ЭМИС-МАГ 270 в состав комплектации включаются термопреобразователи ДТС и/или TR.
• Комплексы осуществляют следующие функции:
  • сбор первичных данных от расходомеров по приборной шине;
  • измерение массы и (или) объёма измеряемой среды;
  • при работе с этиловым спиртом, алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:
  • измеренный объем продукта, приведенный к 20 °С;
  • измеренный объем продукта при текущей температуре;
  • концентрацию измеряемой среды (при применении Promass и/или Optimass и/или SITRANS F C и/или ЭМИС-МАСС 260);
  • учёт готовой продукции в штуках (при применении счётчика бутылок);
  • температуру измеряемой среды;
  • время измерений параметров.
  • местную индикацию вышеуказанных параметров на операторской панели;
  • сохранение ранее измеренных значений при отключении питания комплекса с отметкой в памяти с момента отключения;
  • передачу данных из локального архива по запросу внешних клиентов;
  • регистрацию показаний расходомеров (температура, расход, плотность и объем);
  • опрос промышленного компьютера и передачу данных локального архива потребителю по независимому и защищенному от воздействия со стороны контролируемого предприятия каналу связи;
  • индикацию сбоев в работе и готовности к работе;
  • блокировку линий учета клапанами в случаях отключения электропитания комплекса и в режиме «Остановка».

Локальный архив комплекса расположен в специальном каталоге промышленного компьютера. Он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве составляет не менее 5 лет.

Продолжительность автономной работы, в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

Программное обеспечение

Программное обеспечение комплексов по встроенным. Преобразование измеряемых величин выполняется с использованием внутренних аппаратных и программных средств.

аппаратному обеспечению является и обработка измерительных данных

ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Программное обеспечение разделено на:

• метрологически значимую часть;
• метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
• программные модули, осуществляющие представление измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;
• параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
• компоненты защищенного интерфейса для обмена данными между метрологически значимой и незначимой частями ПО.

Программное обеспечение защищено системой радиочастотной идентификации RFID (считывателя смарт-карт). Защита ПО производится при помощи активации программного обеспечения, информации о пользователе) и является уникальным. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Недопустимое влияние на метрологически значимую часть ПО через интерфейс пользователя и интерфейс связи отсутствует.

Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню — «высокий», в соответствии с Р 50.2.077-2014.
