Поверка измерительно-вычислительного комплекса Взлет
Поверка осуществляется по документу «Инструкция. ГСИ. Комплексы измерительно-вычислительные «ВЗЛЕТ». Методика поверки» В53.00-00.00И1, утвержденному ГЦИ СИ ФГУП «ВНИИР» 19 декабря 2011 года.
Основное поверочное оборудование:
- мегаомметр М4100/3, ГОСТ 8038-85, напряжение 500 В, кл.1,0;
- частотомер электронно-счетный вычислительный Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;
- магазин сопротивлений Р4831, 2.704.0001ТУ, диапазон показаний от 0,002 до 110000 Ом, класс точности 0,02/2х 10-6;
- вольтметр В7-46 И22.710.004 ТУ, диапазон измерения напряжения от 100 нВ до 1000 В, предел допускаемой основной погрешности ± | 0,025 + 0,0025 Цк/U | %, где Цк, U -предел измерения и измеряемое значения напряжения соответственно;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, частота следования импульсов от 0,5 до 3000 Гц, пределы допускаемой погрешности при измерении и формировании количества импульсов (частоты) не превышают:± 0,1 %, диапазон измерения постоянного тока от 0 до 25 мА, пределы допускаемой погрешности при измерении и формировании сигналов постоянного тока ±0,15%.
Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.
Сведения о методах измерений
- Сведения о методах измерения содержатся в документе «Комплексы измерительновычислительные «ВЗЛЕТ». Руководство по эксплуатации» В53.00-00.00РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ВЗЛЕТ»
- «Комплексы измерительно-вычислительные «ВЗЛЕТ». Технические условия» ТУ 4054053-44327050-2011 (В53.00-00.00 ТУ).
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для одно- и многоканальных измерительных преобразований, сбора измерительной информации, ее обработки, хранения, визуализации и передачи по каналам связи.

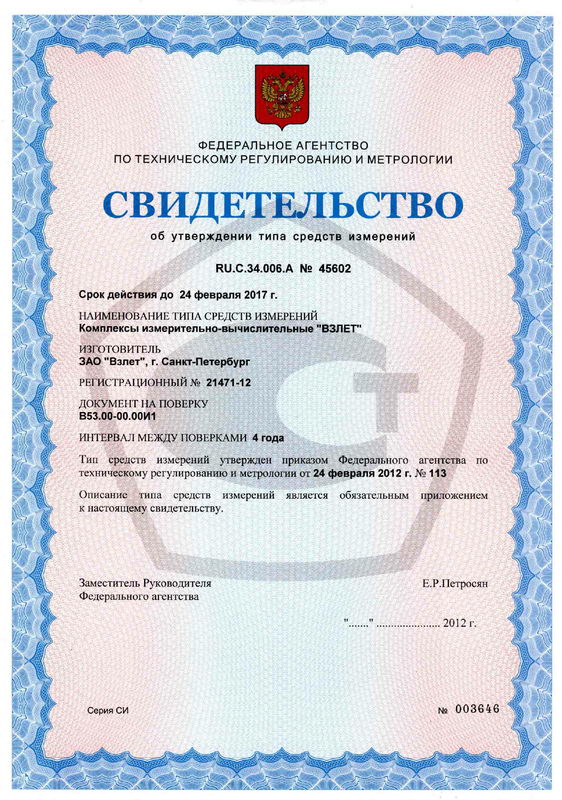

Взамен № 21471-06

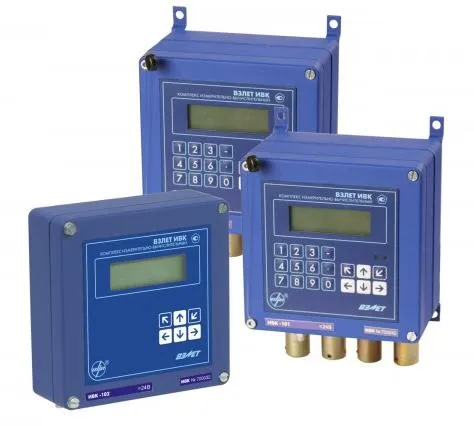

Поверка измерительно-вычислительного комплекса Взлет
Принцип действия комплексов основан на преобразовании поступающих на входы измерительных сигналов и измерительной информации в соответствующие им значения физических величин, а также вычислении на их основе значений контролируемых параметров.
Комплексы представляют собой микропроцессорные измерительно-вычислительные устройства блочно-модульного типа. Измерительные блоки (модули) комплексов выполняют измерительные преобразования сигналов, поступающих от первичных (промежуточных) измерительных преобразователей и/или устройств. Микропроцессорный модуль комплексов управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы комплексов параметров, результатов измерений и их вывод на устройства индикации. Комплексы обеспечивают связь через интерфейсы в стандартах RS232, RS485 (HART), USB, посредством дискретных команд, а также вывод информации в виде токовых и частотно-импульсных выходных сигналов.
Комплексы выпускаются в следующих исполнениях:
- для приема и обработки измерительной информации от электромагнитных расходомеров: ИВК-101, ИВК-102, ИВК-103, ИВК-ППД, ИВК-ТЭР;
- для приема и обработки измерительной информации от ультразвуковых расходомеров (уровнемеров): ИВК-516, ИВК-524, ИВК-544, ИВК-546.
| Исполнение | Тип подключаемых преобразователей расхода (уровня) | Количество входов | ||
| интерфейс
ных |
частотно
импульсных |
токовых | ||
| ИВК-101 | ВЗЛЕТ ЭР, ВЗЛЕТ ТЭР, ВЗЛЕТ ППД, ВЭПС-СР, ВЭПС-ТИ, ПБ-2, ВСТ, ВМГ, ОСВИ, РУ-2, СВЭМ, ВРТК, РМ-5, ПРЭМ, ТЭМ, S^, SONOFLO, VA, ETHI, Cosmos WP, UFM | до 8 | — | — |
| ИВК-102 | — | до 2 | 1 | |
| ИВК-103 | до 15 | — | — | |
| ИВК-ППД | 1 | — | — | |
| ИВК-ТЭР | 1 | — | — | |
| ИВК-516 | ВЗЛЕТ МР, ВЗЛЕТ УР | до 4 | — | — |
| ИВК-524 | до 4 | — | — | |
| ИВК-544 | до 2 | — | — | |
| ИВК-546 | до 6 | — | — | |
Программное обеспечение является частью комплексов. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных , а также циклическую проверку целостности конфигурационных данных.
Идентификационные данные программного обеспечения для различных исполнений комплексов
| Наименование
исполнения |
Идентификационное
наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм
вычисления цифрового идентификатора программного обеспечения |
| ИВК-101 | ВЗЛЕТ ИВК | 76.60.02.00 | 0х2В86 | CRC16 |
| ИВК-102 | ВЗЛЕТ ИВК | 82.01.91.11 | 0x3B0B | CRC16 |
| ИВК-103 | ВЗЛЕТ ИВК | 76.62.01.01 | 0xD7D6 | CRC16 |
| ИВК-ППД | ВЗЛЕТ ИВК | 76.64.00.01 | 0x7D34 | CRC16 |
| ИВК-ТЭР | ВЗЛЕТ ИВК | 76.63.00.01 | 0xB36C | CRC16 |
| ИВК-516 | ВЗЛЕТ ИВК | 53.10.00.12 | 0xC295 | CRC16 |
| ИВК-524 | ВЗЛЕТ ИВК | 53.11.00.00 | 0xDEAD | CRC16 |
| ИВК-544 | ВЗЛЕТ ИВК | 53.10.01.01 | 0x8F18 | CRC16 |
| ИВК-546 | ВЗЛЕТ ИВК | 53.12.00.00 | 0x1F3E | CRC16 |
Программное обеспечение комплексов не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — уровень «С» в соответствии с МИ 3286-2010.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу «Инструкция. ГСИ. Комплексы измерительно-вычислительные «ВЗЛЕТ». Методика поверки» В53.00-00.00И1, утвержденному ГЦИ СИ ФГУП «ВНИИР» 19 декабря 2011 года.
Основное поверочное оборудование:
- мегаомметр М4100/3, ГОСТ 8038-85, напряжение 500 В, кл.1,0;
- частотомер электронно-счетный вычислительный Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;
- магазин сопротивлений Р4831, 2.704.0001ТУ, диапазон показаний от 0,002 до 110000 Ом, класс точности 0,02/2х 10-6;
- вольтметр В7-46 И22.710.004 ТУ, диапазон измерения напряжения от 100 нВ до 1000 В, предел допускаемой основной погрешности ± | 0,025 + 0,0025 Цк/U | %, где Цк, U -предел измерения и измеряемое значения напряжения соответственно;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, частота следования импульсов от 0,5 до 3000 Гц, пределы допускаемой погрешности при измерении и формировании количества импульсов (частоты) не превышают:± 0,1 %, диапазон измерения постоянного тока от 0 до 25 мА, пределы допускаемой погрешности при измерении и формировании сигналов постоянного тока ±0,15%.
Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерения.
Сведения о методах измерений
- Сведения о методах измерения содержатся в документе «Комплексы измерительновычислительные «ВЗЛЕТ». Руководство по эксплуатации» В53.00-00.00РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным «ВЗЛЕТ»
- «Комплексы измерительно-вычислительные «ВЗЛЕТ». Технические условия» ТУ 4054053-44327050-2011 (В53.00-00.00 ТУ).
