Поверка измерителей технологических цифровых ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/МЗ, ИТЦ 420/М4
Поверка осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.411618.005РЭ, согласованным ФГУП «ВНИИФТРИ» 23.03.2005 г.
Сведения о методах измерений
- Метод измерений содержится в разделе «Устройство и работа» руководства НКГЖ.411618.005РЭ.
Нормативные документы
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 14254-96.Степени защиты, обеспечиваемые оболочками (КОД IP).
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
- ГОСТ Р 50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для измерения и индикации температуры и других физических величин, преобразованных в унифицированный сигнал постоянного тока 4.. .20 мА.
Поверка измерителей технологических цифровых ИТЦ 420/М1, ИТЦ 420/М2, ИТЦ 420/МЗ, ИТЦ 420/М4
Измерители ИТЦ 420 имеют четыре модификации, отличающиеся конструктивными особенностями, в соответствии с таблицей 1.
Принцип действия измерителей ИТЦ 420 основан на преобразовании входного аналогового сигнала в виде силы постоянного тока в цифровую форму, его обработки и отображения на цифровом семисегментном индикаторе.
Таблица 1
| Модификации | Конструктивные особенности |

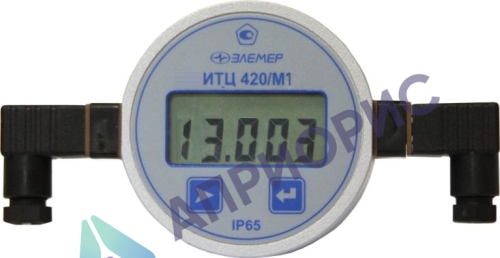

| ИТЦ 420/М 1 | Пятиразрядный ЖКИ с высотой цифр 14 мм |

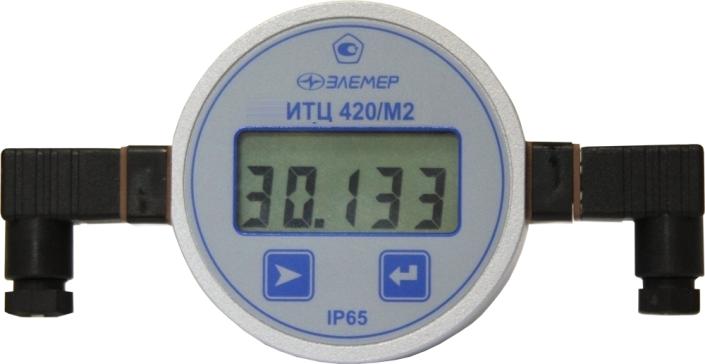

| ИТЦ 420/М2 | Пятиразрядный ЖКИ с высотой цифр 14 мм и светодиодной подсветкой индикатора |

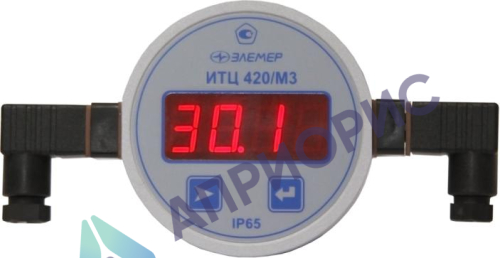

| ИТЦ 420/М3 | Четырехразрядный светодиодный индикатор обычной яркости с высотой цифр 14 мм |

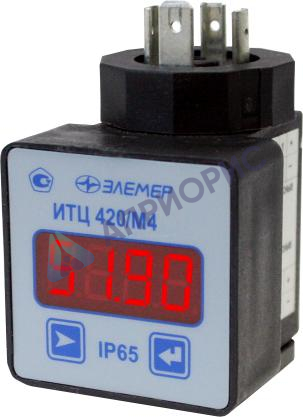

| ИТЦ 420/М4 | Четырехразрядный светодиодный индикатор повышенной яркости с высотой цифр 10 мм |
В соответствии с ГОСТ 13384-93 измерители ИТЦ 420 являются:
- по числу измеряемых входных сигналов — одноканальными;
- по зависимости индицируемой величины от входного сигнала — с линейной зависимостью и с функцией извлечения квадратного корня.
Измерители ИТЦ 420 являются микропроцессорными, переконфигурируемыми потребителем приборами, позволяющими автономно (без компьютера) с помощью двухкнопочной клавиатуры:
- изменять параметры конфигурации: диапазон измерений, количество знаков после запятой, единицы измерения;
- устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую;
- устанавливать функцию демпфирования (усреднения).
Измерители ИТЦ 420/М 1, ИТЦ 420/М2, ИТЦ 420/М3 монтируются на металлической рейке DIN.
Измеритель ИТЦ 420/М4 устанавливается на совместимый первичный преобразователь. Измерители ИТЦ 420 имеют исполнения:
- общепромышленное коррозионно-стойкое — ИТЦ 420/М 1, ИТЦ 420/М2, ИТЦ 420/М3, ИТЦ 420/М4;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех» — ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4;
- тропическое с добавлением в их шифре индекса «Т» — ИТЦ 420Т/М1, ИТЦ 420Т/М2, ИТЦ 420Т/М3, ИТЦ 420Т/М4;
- повышенной надежности для эксплуатации на объектах АЭС с добавлением в их шифре индекса «А» — ИТЦ 420А/М1, ИТЦ 420А/М2, ИТЦ 420А/М3, ИТЦ 420А/М4.
Измерители ИТЦ 420 выпускаются также в сочетании перечисленных видов исполнений.
Измерители технологические цифровые ИТЦ 420Ех (далее — взрывозащищенные ИТЦ 420Ех) выполнены во взрывозащищенном исполнении, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99.
Взрывозащищенные ИТЦ 420Ех предназначены для применения во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты ЕхiaIICТ6 Х. Знак «Х», следующий за маркировкой взрывозащиты, означает, что подключаемые к взрывозащищенным ИТЦ 420Ех источники питания должны иметь искробезопасные электрические цепи уровня «ia» и электрические параметры, соответствующие электрооборудованию подгруппы IIC.
Взрывозащищенные ИТЦ 420Ех рассчитаны на применение как во взрывоопасных, так и в безопасных зонах.
Измерители ИТЦ 420 удовлетворяют повышенным требованиям в части стойкости, прочности и устойчивости к внешним воздействующим факторам.
В соответствии с ГОСТ 14254-96 степень защиты от проникновения твердых тел, пыли и воды внутрь корпусов измерителей ИТЦ 420 — IP 65.
Измерители ИТЦ 420 устойчивы к воздействию температуры окружающего воздуха в диапазоне:
- от минус 25 до +70 °С для климатического исполнения С2 по ГОСТ Р 52931-2008 и Т3 и ТВ3 по ГОСТ 15150-69;
- от минус 10 до +70 °С для климатического исполнения С3 по ГОСТ Р 52931-2008;
- от минус 50 до +80 °С дли вида климатического исполнения Т3 по ГОСТ 15150-69 (для ИТЦ 420/М3, ИТЦ 420/М4).
По устойчивости к электромагнитным помехам согласно ГОСТ Р 50746-2000 измерители:
- ИТЦ 420/М 1, ИТЦ 420/М2, ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Т/М1, ИТЦ 420ЕТ/М2, ИТЦ 420А/М 1, ИТЦ 420А/М2 соответствуют группе исполнения Ш и критерию качества функционирования А;
- ИТЦ 420/М 1, ИТЦ 420/М2, ИТЦ 420Ех/М1, ИТЦ 420Ех/М2, ИТЦ 420Т/М1, ИТЦ 420Т/М2, ИТЦ 420А/М1, ИТЦ 420А/М2 соответствуют группе исполнения IV и критерию качества функционирования В.
- ИТЦ 420/М3, ИТЦ 420/М4, ИТЦ 420Ех/М3, ИТЦ 420Ех/М4, ИТЦ 420Т/М3, ИТЦ 420Т/М4, ИТЦ 420А/М3, ИТЦ 420А/М4 соответствуют группе исполнения IV и критерию качества функционирования А.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.411618.005РЭ, согласованным ФГУП «ВНИИФТРИ» 23.03.2005 г.
Сведения о методах измерений
- Метод измерений содержится в разделе «Устройство и работа» руководства НКГЖ.411618.005РЭ.
Нормативные документы
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 13384-93. Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний.
- ГОСТ 14254-96.Степени защиты, обеспечиваемые оболочками (КОД IP).
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
- ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.
- ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
- ГОСТ Р 50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.
- ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
