Поверка измерителей электрических величин SIMEAS P 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

Характеристики

Межповерочный интервал

—

2 года

Госреестр

—

53408-13

Особенности

—

Измеряемая величина	Диапазоны входных сигналов	Пределы допускаемой приведенной основной погрешности	Примечание
Сила переменного тока (фазный, ток нейтрали и средний)	(0,1 — 1,2)Ik	± 0,2% 1н	1н= 1 А или 5 А
Напряжение переменного тока (линейное, фазное, среднее)	(0,1 — 1,2)-Uh	± 0,2% Uh	Uh лин=100/110 В, 190 В, 400 В, 690 В
Частота, Гц	f н ±5	± 10 мГц (абс. погр.)	f н = 50 Гц, 60 Гц (при U >0,3 ^ом)
Полная мощность S	( 0,02 — 1,2)-Sk	± 0,5 % Sk *	Общая и для каждой фазы
Активная мощность Р	(0,02 — 1,2)-Sk	± 0,5% Рн	со знаком, общая и для каждой фазы
Реактивная мощность Q	(0,02 — 1,2)-Sk	± 0,5% Qh	со знаком, общая и для каждой фазы
Коэффициент мощности	От минус 1 до плюс 1	± 0,5%	общий и пофазно
Фазовые углы	0-180 °	±2,0 °(абс. погр.)	общий и пофазно
Аналоговый сигнал на входе, мА	от 0 до 20 от 0 до 24	±0,5 % диапазона1	Опционально для 7KG7660
Аналоговый сигнал на выходе, мА	от 0 до 20 от 0 до 24	±1,1 % диапазона**	Опционально для 7KG7660 при R^p. не более 250 Ом

Технические вопросы: 8 800 777 20 78 доб. 317

Отправить заявку: sale@aprioris.ru

Cрок: 3-5 дней

В корзину

Сделать заказ

Расчёт доставки

Предложение не является публичной офертой, определяемой положениями ч.2 ст.437 ГК РФ.

Назначение: для измерения и регистрации переменного тока, напряжения, активной, реактивной, полной мощности, частоты, угла сдвига фаз, коэффициента мощности и других электрических величин в однофазных двухпроводных, трехфазных трёх- и четырёхпроводных электрических сетях, а также силы постоянного тока.

Поверка измерителей электрических величин SIMEAS P 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

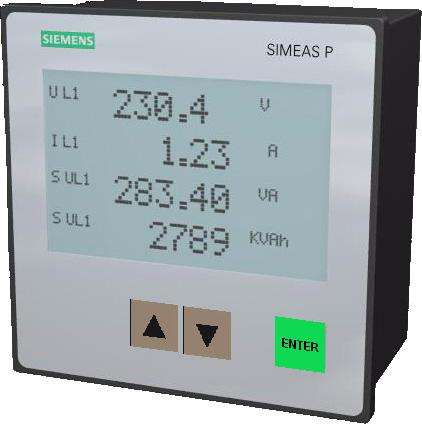

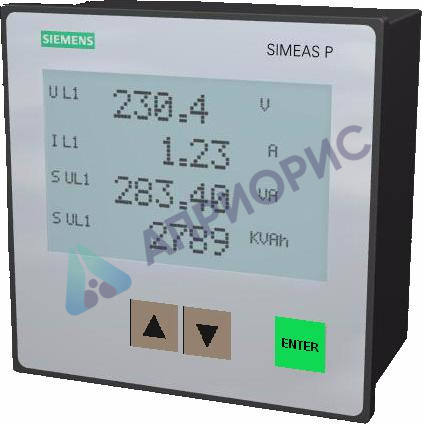

Измерители электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660 являются щитовыми приборами с выводом измерительной информации на дисплей и передачи ее по цифровому последовательному интерфейсу RS 485 со стандартными протоколами передачи данных Profibus DP или Modbus RTU.

Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений в каждой из фаз сети. Измерения проводятся с помощью быстродействующего 12-разрядного аналого-цифрового преобразователя, частота выборки 3,6 кГц. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения электрических величин. Запись выбранных для регистрации параметров производится во внутреннюю память прибора (для модификаций 7KG7600, 7KG7610, 7KG7650, 7KG7660) с временными отметками, информация из которой может быть выведена по цифровому последовательному интерфейсу для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут проводиться как дистанционно c ПК, так и с помощью кнопок управления передней панели прибора (для модификаций 7KG7500, 7KG7550).

Схема соединений: однофазная, трехпроводная или четырехпроводная трехфазная с симметричной нагрузкой, трехпроводная или четырехпроводная трехфазная с несимметричной нагрузкой.

Измеряемые параметры:

действующие значения фазных токов, их среднее значение по 3 фазам, а также ток нейтрали;
действующие значения фазных и линейных напряжений, их среднее значение по 3 фазам;
активная мощность, фазная и суммарная трехфазная;
реактивная мощность, фазная и суммарная трехфазная (емкостная и индуктивная);
полная мощность, фазная и суммарная трехфазная;
частота;
угол сдвига фаз;
коэффициент мощности;
содержание гармоник напряжения и тока, пофазно;
асимметрия напряжения и тока по обратной последовательности;
коэффициент нелинейных искажений напряжения и тока
сила постоянного тока для модификаций SIMEAS P 7KG7610 и 7KG7660.

Измерители модификаций 7KG7600, 7KG7610, 7KG7650, 7KG7660 имеют внутренний архив данных и событий емкостью 1 Мбайт с метками времени от внутренних часов реального времени. Они содержат часы реального времени с возможностью их синхронизации с другими устройствами с функцией ведения времени.

Измерители модификаций 7KG7500, 7KG7600, 7KG7610 соответствуют ГОСТ Р 523192005 (МЭК 61010, часть 1).

Измерители модификаций SIMEAS P 7KG7610 и 7KG7660 могут быть оснащены дополнительными картами (до 4) аналогового и дискретного ввода-вывода сигналов.

Программное обеспечение

ПО состоит из

внутреннего ПО (ВПО) измерителей, загружаемого в прибор производителем, посредством которого осуществляется измерение параметров переменного тока, доступ к которому отсутствует, версия встроенной микропрограммы индицируется в окне «Информация о SIMEAS»;
ПО SIMEAS P PAR, с помощью которого осуществляется конфигурирование и параметрирование приборов, в том числе сетевых параметров, а также выгрузка и представление измеренных данных.

Таблица 1 Идентификация ПО измерителей электрических величин SIMEAS P модификаций 7KG7500, 7KG7550, 7KG7600, 7KG7610, 7KG7650, 7KG7660

Наименование ПО	Идентификационное наименование ПО	Номер версии	Цифровой идентификатор ПО
ВПО	firmware	1.0 и 2.0 и выше	Номер версии
ПО конфигурирования и анализа осциллограмм	ПО SIMEAS P PAR	1.3 и выше	Номер версии

Все метрологически значимые вычисления выполняются ВПО, метрологические характеристики измерителей нормированы с учетом его влияния. Остальные компоненты ПО выполняют функции выбора индицируемых и регистрируемых параметров и форм их представления.

Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа в измерителях предусмотрен программный контроль доступа.

Уровень защиты ПО измерителей SIMEAS P от непреднамеренных и преднамеренных изменений — «С» по МИ 3286-2010.

Межповерочный интервал
Госреестр
Особенности

Измеряемая величина	Диапазоны входных сигналов	Пределы допускаемой приведенной основной погрешности	Примечание
Сила переменного тока (фазный, ток нейтрали и средний)	(0,1 — 1,2)Ik	± 0,2% 1н	1н= 1 А или 5 А
Напряжение переменного тока (линейное, фазное, среднее)	(0,1 — 1,2)-Uh	± 0,2% Uh	Uh лин=100/110 В, 190 В, 400 В, 690 В
Частота, Гц	f н ±5	± 10 мГц (абс. погр.)	f н = 50 Гц, 60 Гц (при U >0,3 ^ом)
Полная мощность S	( 0,02 — 1,2)-Sk	± 0,5 % Sk *	Общая и для каждой фазы
Активная мощность Р	(0,02 — 1,2)-Sk	± 0,5% Рн	со знаком, общая и для каждой фазы
Реактивная мощность Q	(0,02 — 1,2)-Sk	± 0,5% Qh	со знаком, общая и для каждой фазы
Коэффициент мощности	От минус 1 до плюс 1	± 0,5%	общий и пофазно
Фазовые углы	0-180 °	±2,0 °(абс. погр.)	общий и пофазно
Аналоговый сигнал на входе, мА	от 0 до 20 от 0 до 24	±0,5 % диапазона1	Опционально для 7KG7660
Аналоговый сигнал на выходе, мА	от 0 до 20 от 0 до 24	±1,1 % диапазона**	Опционально для 7KG7660 при R^p. не более 250 Ом

Описание типа СИ

222,1 Кб

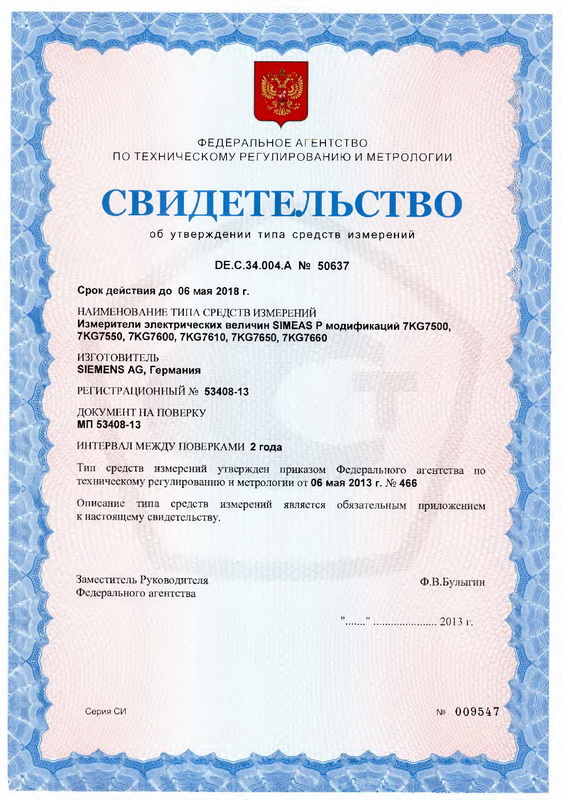

Свидетельство об утверждении типа СИ

194,6 Кб
