Поверка генератора сигнала специальной формы Tektronix AFG 1022
Поверка осуществляется по документу AFG1000-Mn-2015 «Генераторы сигналов произвольной формы AFG1022, AFG1062. Методика поверки», утвержденному ООО «КИА» 09.12.2015 г.
Средства поверки:
| Наименование и требования к метрологическим характеристикам | Рекомендуемые эталонные средства измерений и метрологические характеристики |
| стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
| уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты
о не более ± 110 |
номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 5 10-10 |
| частотомер / анализатор спектра | анализатор спектра в реальном масштабе |
| внешняя синхронизация сигналом 10 МГц; диапазон частот от 20 кГц до 1 ГГц; разрешение по частоте не хуже 1 Гц | времени Tektronix RSA5103A внешняя синхронизация сигналом 10 МГц; диапазон частот от 9 кГц до 3 ГГц; разрешение по частоте не хуже 0,001 Гц |
| вольтметр постоянного и переменного напряжения
относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,1 %; относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,1 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц не более ± 0,2 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,002 %;
относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,05 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц (в режиме SYNC) не более ± 0,1 % |
| осциллограф
полоса пропускания не менее 200 МГц относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 3 % |
осциллограф цифровой Tektronix TDS3024B полоса пропускания 200 МГц; относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 3,5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 1,5 % |
| измеритель нелинейных искажений абсолютная погрешность измерения коэффициента гармоник Кг [%] на частоте 20 кГц не более ± (0,1-Кг + 0,03 %) | измеритель нелинейных искажений автоматический С6-11 абсолютная погрешность измерения коэффициента гармоник Кг [%] сигнала частотой 19,9 кГц на шкале 0,3 % не более ± (0,05-Кг + 0,02 %) |
Сведения о методах измерений
Методы измерений изложены в документе «077-1135-00. Генераторы сигналов произвольной формы серии AFG1000. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AFG1022, AFG1062
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10″ до 2-10 Гц.
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.
- ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
- ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
Технические вопросы: 8 800 777 20 78 доб. 317
Отправить заявку: sale@aprioris.ru
Назначение: для воспроизведения напряжения электрических сигналов стандартной и произвольной формы.
Поверка генератора сигнала специальной формы Tektronix AFG 1022
Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы напряжения различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Внешнее управление осуществляется по интерфейсу USB 2.0. Встроенный частотомер позволяет индицировать частоту внешнего сигнала, при этом может быть использована внешняя синхронизация от стабильного генератора (стандарта) частоты.

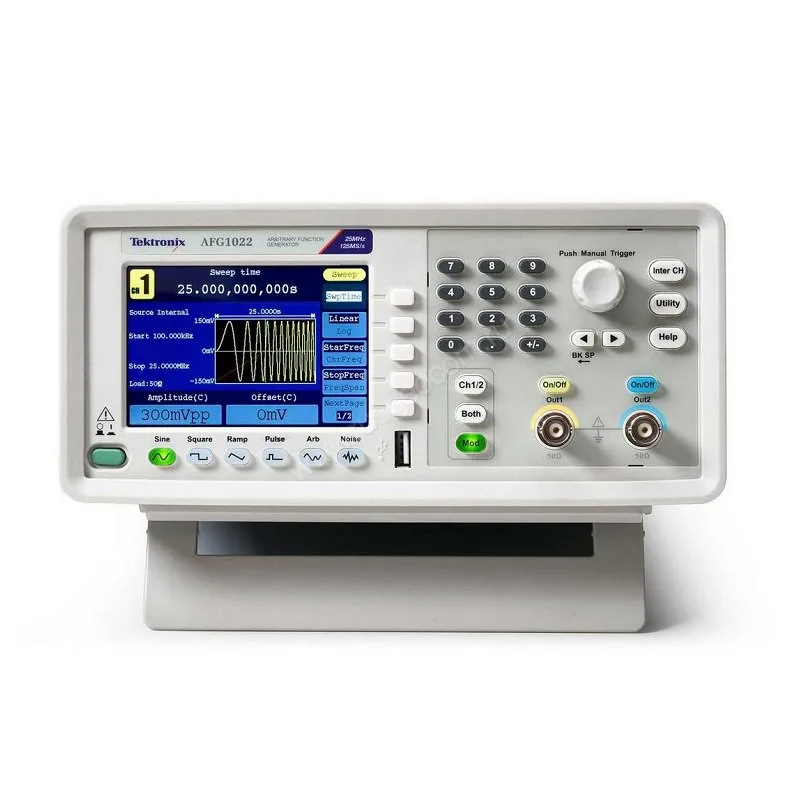

Конструктивно генераторы выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический многофункциональный дисплей.
|
Межповерочный интервал
|
|
|
Госреестр
|
|
|
Особенности
|
Поверка осуществляется по документу AFG1000-Mn-2015 «Генераторы сигналов произвольной формы AFG1022, AFG1062. Методика поверки», утвержденному ООО «КИА» 09.12.2015 г.
Средства поверки:
| Наименование и требования к метрологическим характеристикам | Рекомендуемые эталонные средства измерений и метрологические характеристики |
| стандарт частоты | стандарт частоты рубидиевый SRS FS725 |
| уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты
о не более ± 110 |
номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 5 10-10 |
| частотомер / анализатор спектра | анализатор спектра в реальном масштабе |
| внешняя синхронизация сигналом 10 МГц; диапазон частот от 20 кГц до 1 ГГц; разрешение по частоте не хуже 1 Гц | времени Tektronix RSA5103A внешняя синхронизация сигналом 10 МГц; диапазон частот от 9 кГц до 3 ГГц; разрешение по частоте не хуже 0,001 Гц |
| вольтметр постоянного и переменного напряжения
относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,1 %; относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,1 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц не более ± 0,2 % |
мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 2,5 В и 5 В не более ± 0,002 %;
относительная погрешность измерения переменного напряжения от 30 мВ до 3,5 В скз на частоте 1 кГц не более ± 0,05 %, относительная погрешность измерения переменного напряжения 0,35 В скз на частоте 100 кГц (в режиме SYNC) не более ± 0,1 % |
| осциллограф
полоса пропускания не менее 200 МГц относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 3 % |
осциллограф цифровой Tektronix TDS3024B полоса пропускания 200 МГц; относительная погрешность установки напряжения смещения 500 мВ при коэффициенте отклонения 10 мВ/дел не более ± 3,5 мВ; относительная погрешность коэффициента отклонения 10 мВ/дел не более ± 1,5 % |
| измеритель нелинейных искажений абсолютная погрешность измерения коэффициента гармоник Кг [%] на частоте 20 кГц не более ± (0,1-Кг + 0,03 %) | измеритель нелинейных искажений автоматический С6-11 абсолютная погрешность измерения коэффициента гармоник Кг [%] сигнала частотой 19,9 кГц на шкале 0,3 % не более ± (0,05-Кг + 0,02 %) |
Сведения о методах измерений
Методы измерений изложены в документе «077-1135-00. Генераторы сигналов произвольной формы серии AFG1000. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AFG1022, AFG1062
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
- ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10″ до 2-10 Гц.
- ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
- ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.
- ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
- ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
